Binder 09-4228-00-07
- Описание
Круглый разъём, контакты: 6+PE, розетка (мама), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на панель спереди, степень защиты IP67, без экранирования, тип сопряжения: RD24 Locking, одобрение VDE, ETS, UL.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 09-4228-00-07
- Документация
- Binder 09 4228 00 07 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Разъём питания на панель

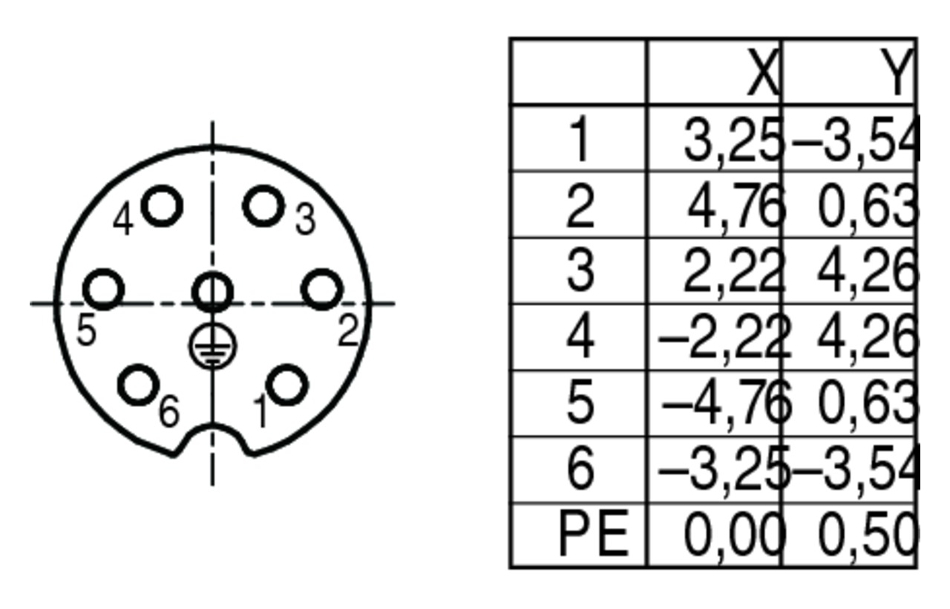

Контакты разъёма 09 4228 00 07 изготовлены из бронзы и покрыты серебром, количество 6+PE (6 силовых контактов + земля). Все контакты под пайку провода сечением 0,75 мм². Номинальное напряжение составляет 250 В, номинальное импульсное напряжение 4000 В. Номинальный ток: 10 А.
Резьбовая замковая система RD24 обеспечивает надёжный контакт соединяемых проводников, а также неподвижность вилки и розетки относительно друг друга. Для правильного позиционирования сочленения разъём имеет ориентационный ключ. Количество циклов «соединение/разъединение»: более 500. В скрученном состоянии этот разъём обеспечивает защиту IP67.

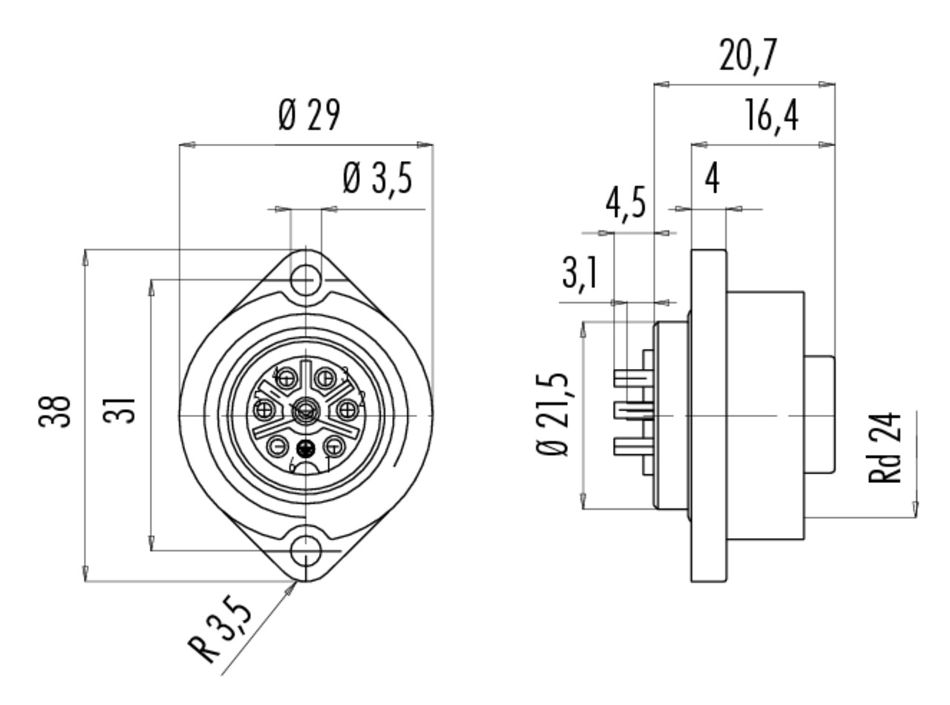

Для крепления к панели во фланце корпуса разъёма сделано два отверстия Ø3,5 мм, под фланцем есть уплотнительное колечко, это позволяет хорошо закреплять разъём на панели.
Разъём изготовлен без экранирования.
Одобрение VDE, ETS, UL.
Другие наименования
- 09 4228 00 07
- 09-4228-00-07
- 0942280007
- 692/693-0942280007
- 692/693 09 4228 00 07
- 692/693-09-4228-00-07
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
692/693 |
|
Тип разъема
Connector Type
|
Female, circular |
|
Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
6+PE |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Прямой |
|
Ток номинальный
Англ. Current Rating. |
10A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
250V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Silver |
|
Тип монтажа
Mounting Type
|
Front Mount |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Solder |
| Сечение провода | 0,75 мм² |
|
AWG
AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США. |
20 |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
RD 24 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP67 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
non-shielded |
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на кабель Ø6-9.5 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, обжимные выводы, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø6-9.5 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
Круглый разъём для монтажа на панель спереди, 7 посеребрённых контактов: 6+PE, розетка (мама), Iном. = 10 A, Uном. = 250 В, выводы под пайку, степень защиты IP67, без экранирования, сопряжение: резьбовой замок RD24 Locking.
