Binder 09-0216-00-07 Разъём на панель, 7 (6+PE) контактов мама, 10A, 250В, IP67

Описание

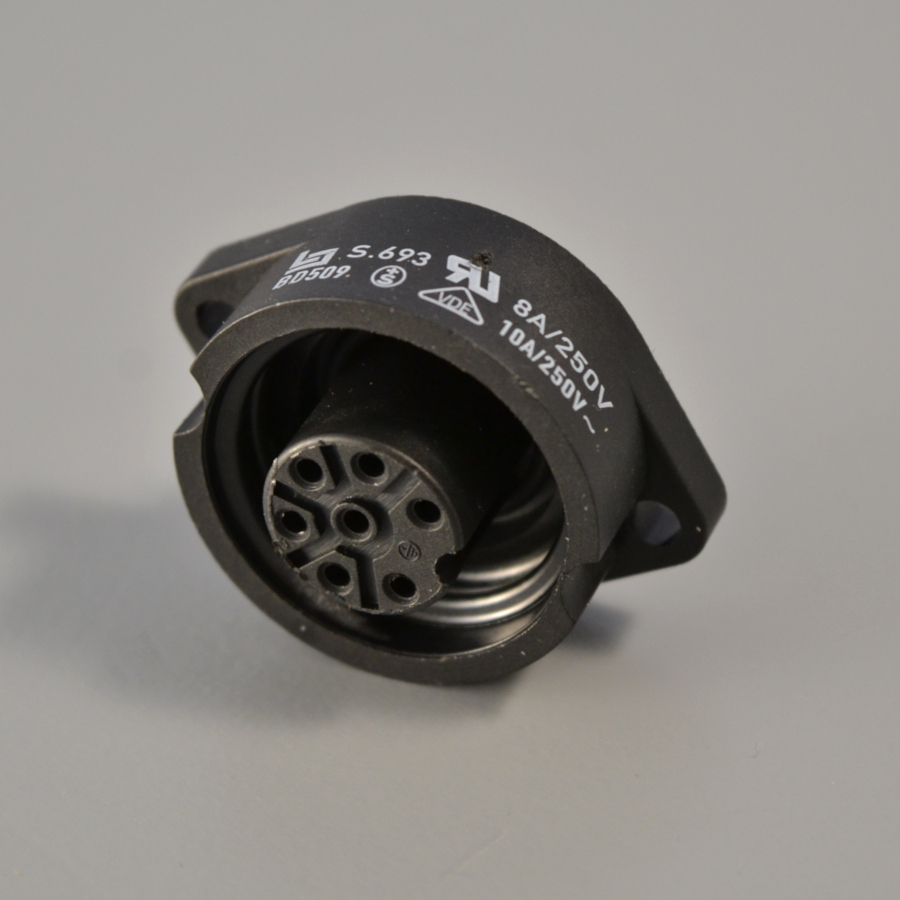

Круглый разъём для монтажа на панель спереди, 7 посеребрённых контактов: 6+PE, розетка (мама), Iном. = 10 A, Uном. = 250 В, выводы под пайку, степень защиты IP67, без экранирования, сопряжение: резьбовой замок RD24 Locking.

Производитель
Binder
Раздел каталога
Круглые разъёмы
Артикул
09-0216-00-07
Документация
Binder 09 0216 00 07 (спецификация)

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

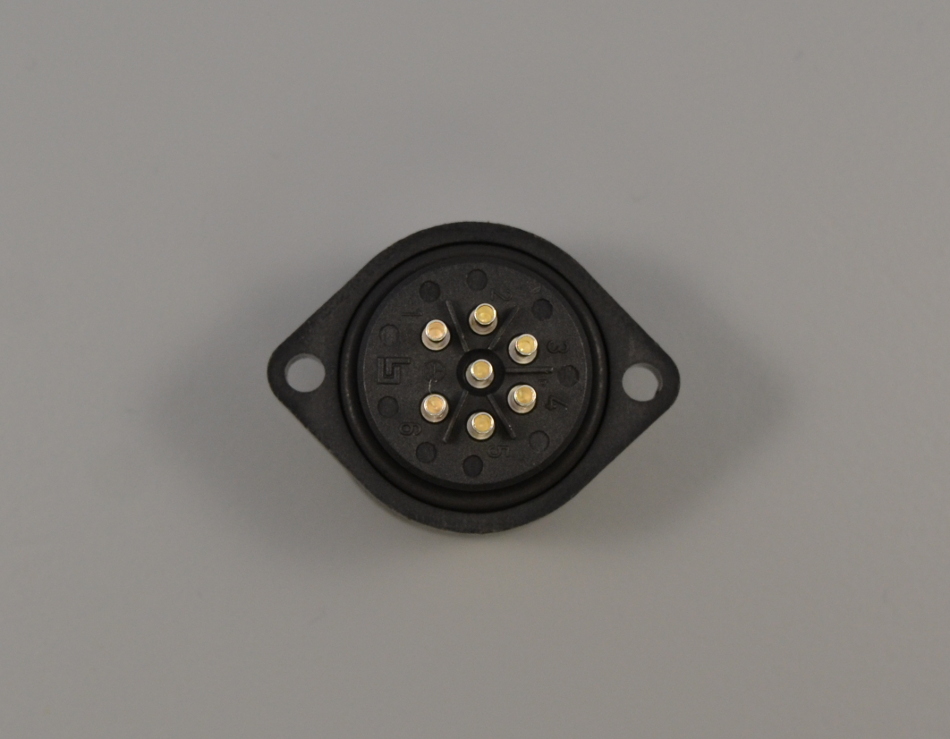

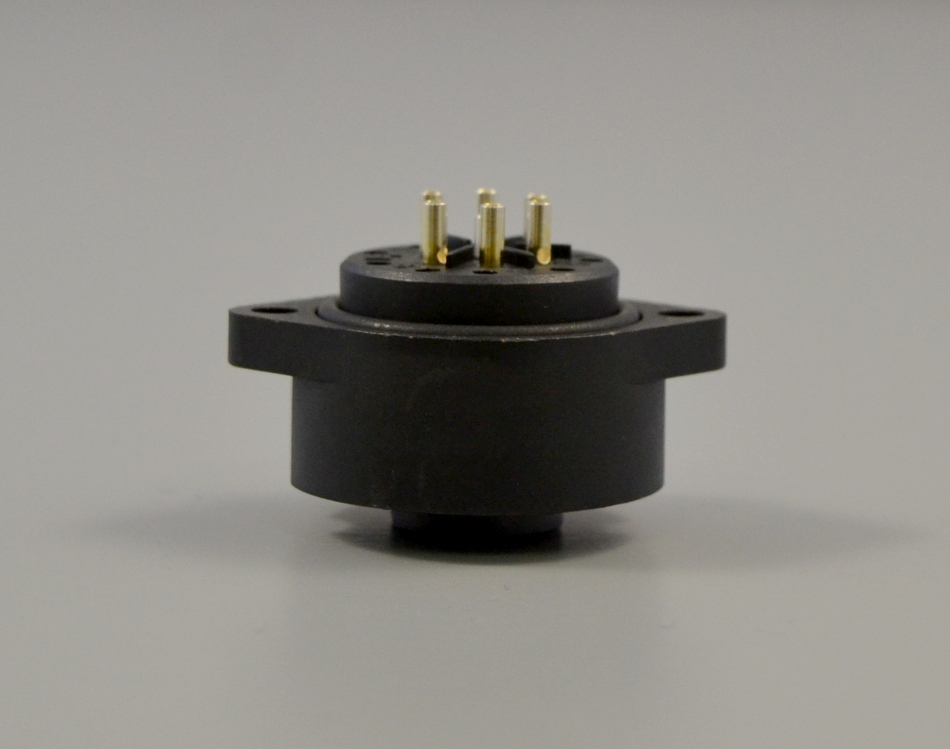

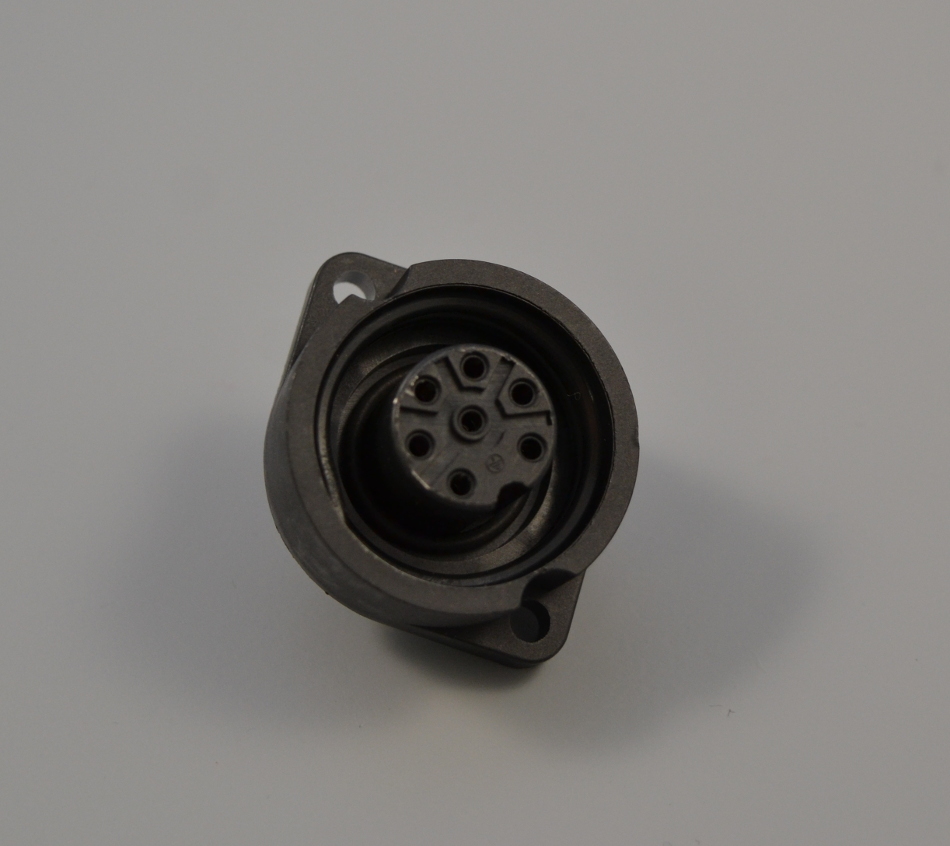

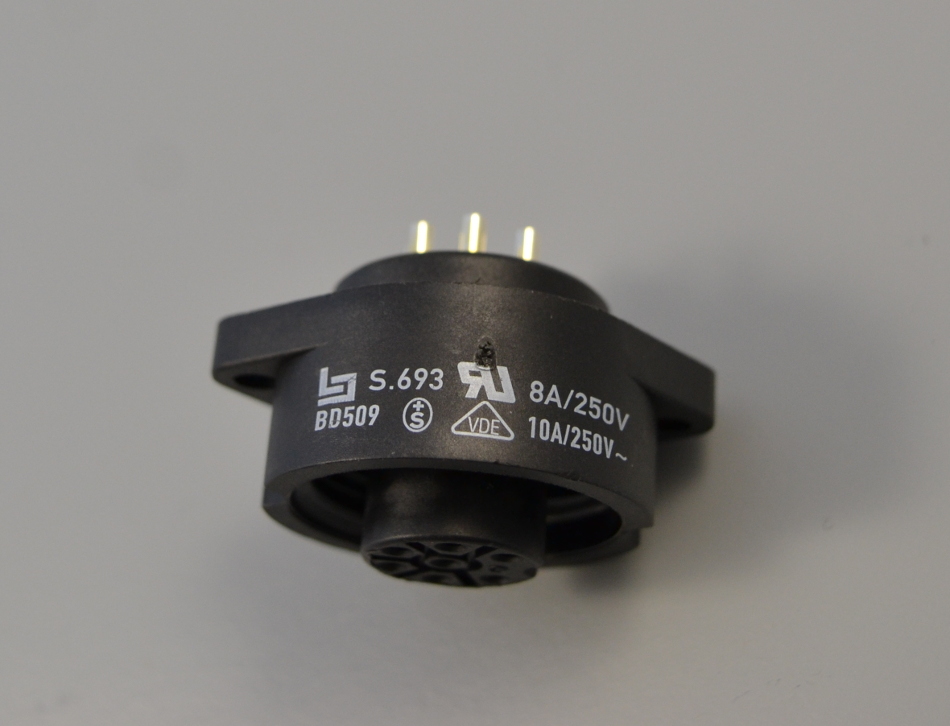

Разъём для монтажа на панель спереди

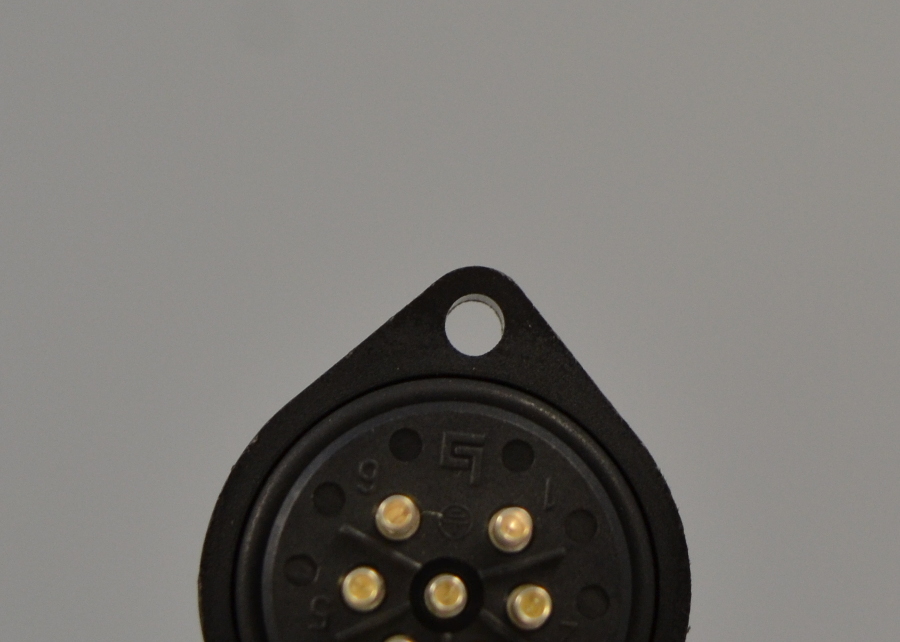

Контакты разъёма изготовлены из бронзы и покрыты серебром, количество 6+PE (6 силовых контактов + земля), все под провод сечением 0,75 мм². Номинальное напряжение составляет 250 В, номинальное импульсное напряжение 4000 В. Номинальный ток: 10 А.

Корпус разъёма выполнен из PBT-пластика. Резьбовая замковая система RD24 обеспечивает надёжный контакт соединяемых проводников, а также неподвижность вилки и розетки относительно друг друга. Для правильного позиционирования при сочленении с ответной частью разъём имеет ориентационный ключ. Количество циклов «соединение/разъединение»: более 500. В скрученном состоянии этот разъём обеспечивает защиту IP67. Данная модель может эксплуатироваться при температуре от -40 до +100 °C.

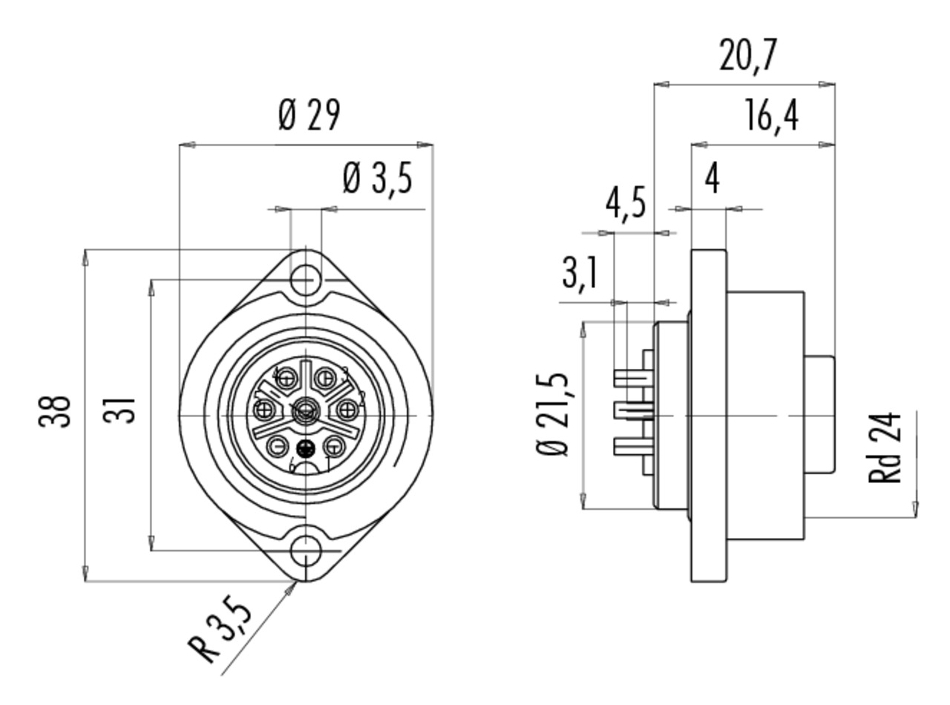

Для крепления к панели во фланце корпуса сделано два отверстия Ø3,5 мм, под фланцем установлено уплотнительное кольцо для герметизации стыка с панелью.

Разъём изготовлен без экранирования.

Другие наименования

  • 09 0216 00 07
  • 09-0216-00-07
  • 0902160007
  • 692/693-0902160007
  • 692/693 09 0216 00 07
  • 692/693-09-0216-00-07
Производитель

Англ.: Manufacturer.

Binder
Серия

Англ.: Series.

692/693
Тип разъема
Connector Type
Female, circular

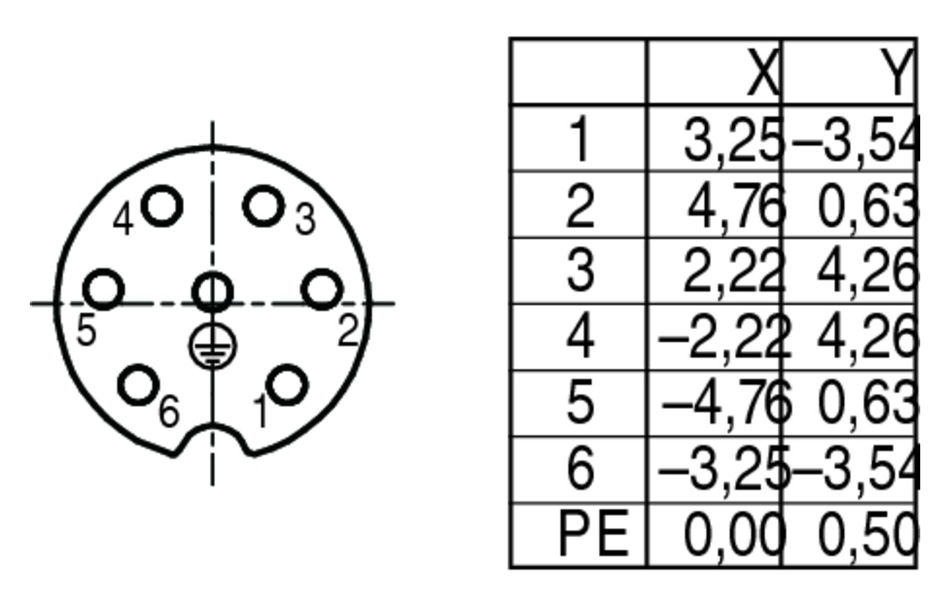

Количество контактов

Англ. Number of Positions или Contacts.

Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing).

6+PE
Форма разъёма

Форма разъёма (англ. Connector Form):

  • Прямой разъём (англ. Straight) – корпус разъёма сделан так, что ось кабельного ввода и ось сопряжения разъёма с ответной частью совпадают.
  •  Угловой 90° (англ. Right-angle) – корпус разъёма изготовлен таким образом, что кабельный ввод находятся под прямым углом относительно оси сопряжения разъёма с ответной частью.
Прямой
Ток номинальный

Англ. Current Rating.

10A
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

250V
Номинальное импульсное напряжение

Англ. Rated Impulse Voltage

4000V
Покрытие контактов

Англ.: Contact Finish или Contact Plating.

Silver
Материал контактов
Contact Material
Bronze
Тип монтажа
Mounting Type
Front Mount
Выводы

Тип заделки контактов разъёма для подключения кабеля (англ. Termination).

  • Wire Leads – проволочные выводы;
  • PC Pins – контактные штырьки для печатной платы;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • Wire Wrap – соединение накруткой.
Solder
Сечение провода 0,75 мм²
AWG

AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США.

20
Тип сопряжения

Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.

  • Bolted (Threaded Lock) – разъём с резьбовым замком (вилка прикручивается к розетке за счёт гайки с резьбой).
  • M23 Locking – разъём с резьбовым замком с метрической резьбой M23 .
  • M23 Locking Anticlockwise – тоже, но с левой резьбой.
  • Bayonet Locking – байонетное соединение (быстро выполняемое соединение с фиксацией вилки и розетки посредством осевого перемещения и поворота или смещения одной части разъёма относительно другой).
  • Push-Pull – при первом нажатии разъём соединяется и фиксируется, при повторном – разъединяется.
  • Snap-In – при соединении вилки с розеткой разъёмы защелкиваются и фиксируются.
  • Latch Lock – замок с защелкой.
RD 24 Lock
Степень защиты

Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96).

Первая цифра (защита от проникновения внешних твёрдых предметов):

  • 0 – нет защиты
  • 1 – диаметр ≥50 мм
  • 2 – диаметр ≥12,5 мм
  • 3 – диаметр ≥2,5 мм
  • 4 – диаметр ≥1,0 мм
  • 5 – пылезащишенность (dust protected)
  • 6 – пыленепроницаемость (dust tight)
  • Х – отсутствие нормирования

Вторая цифра (защита от проникновения воды):

  • 0 – нет защиты
  • 1 – вертикальное каплепадение
  • 2 – каплепадение (номинальный угол 15°)
  • 3 – дождевание
  • 4 – сплошное обрызгивание
  • 5 – действие струи
  • 6 – сильное действие струй
  • 7 – временное непродолжительное погружение
  • 8 – длительное погружение
  • Х – отсутствие нормирования
IP67
Экранирование разъёма

Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded).

non-shielded
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-40 ~ 100°C
Ресурс

Русурс или срок службы (англ. Durability) изделия при определённых условиях:

  • Operating Life – ресурс, срок службы;
  • Mechanical Life – конструктивный рабочий ресурс;
  • Electrical Life – рабочий ресурс электрической части изделия.
более 500 циклов

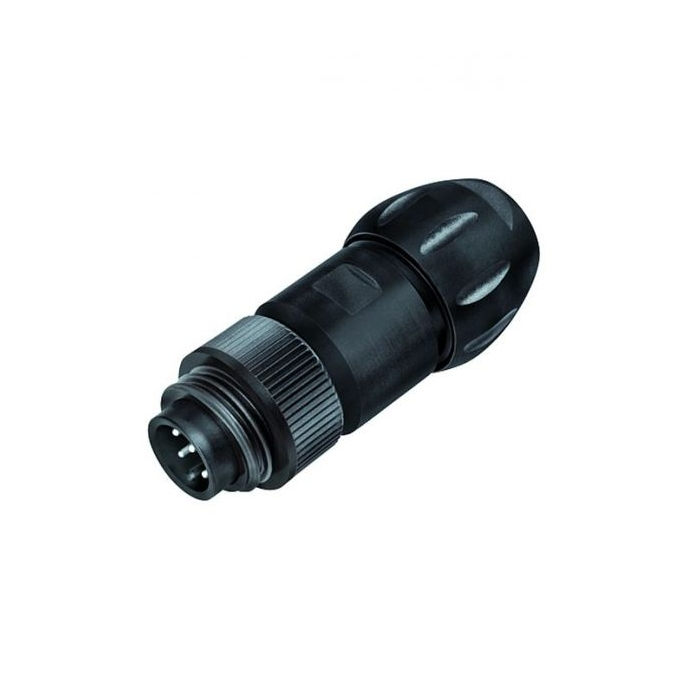

99-4217-300-07 Герметичный разъём, контакты: 6+PE, папа, 10A, IP67
Binder
Герметичный разъём, контакты: 6+PE, папа, Iном. = 10A, Uном. = 250V, выводы: винтовой зажим, монтаж на кабель Ø7-17 мм, замок: Screw Lock, степень защиты: IP67.

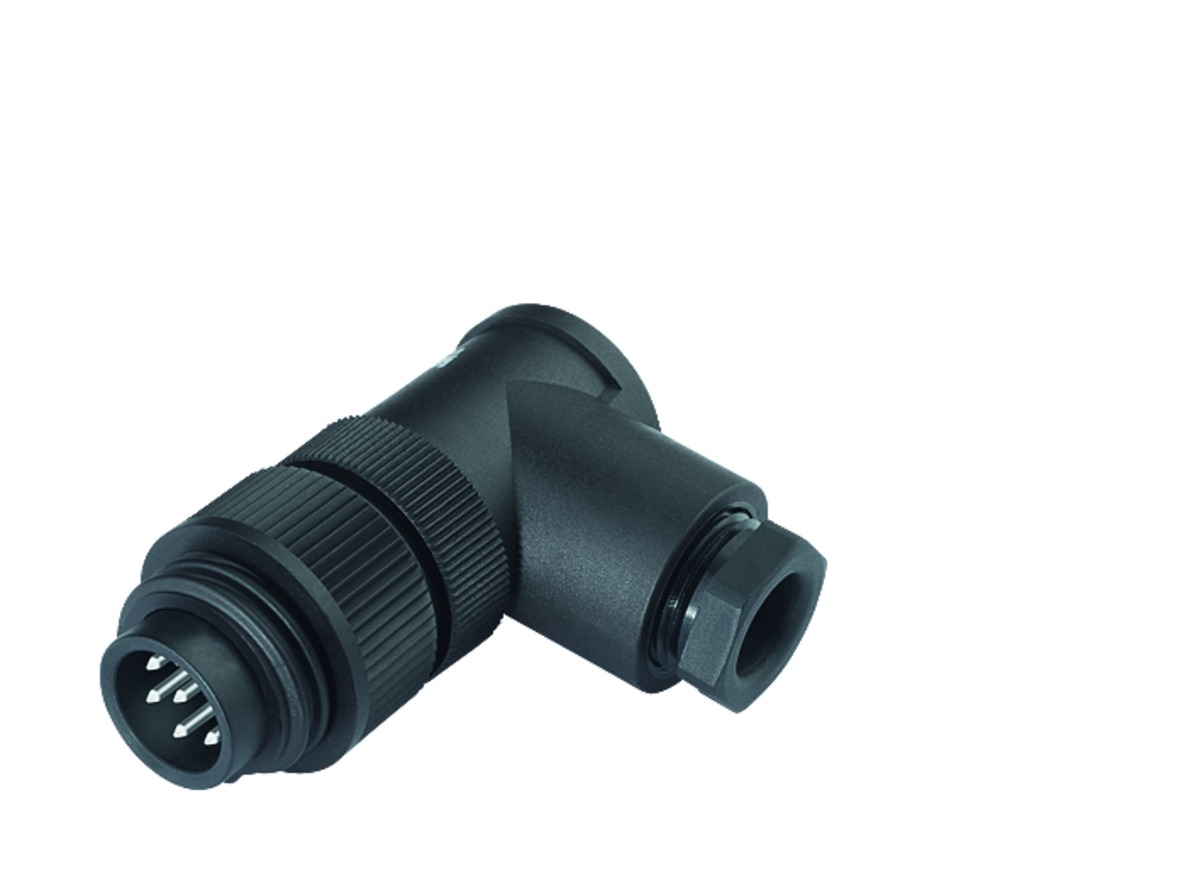

99-0217-210-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-4201-215-07 Разъём папа, контакты: 6+PE, 12A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

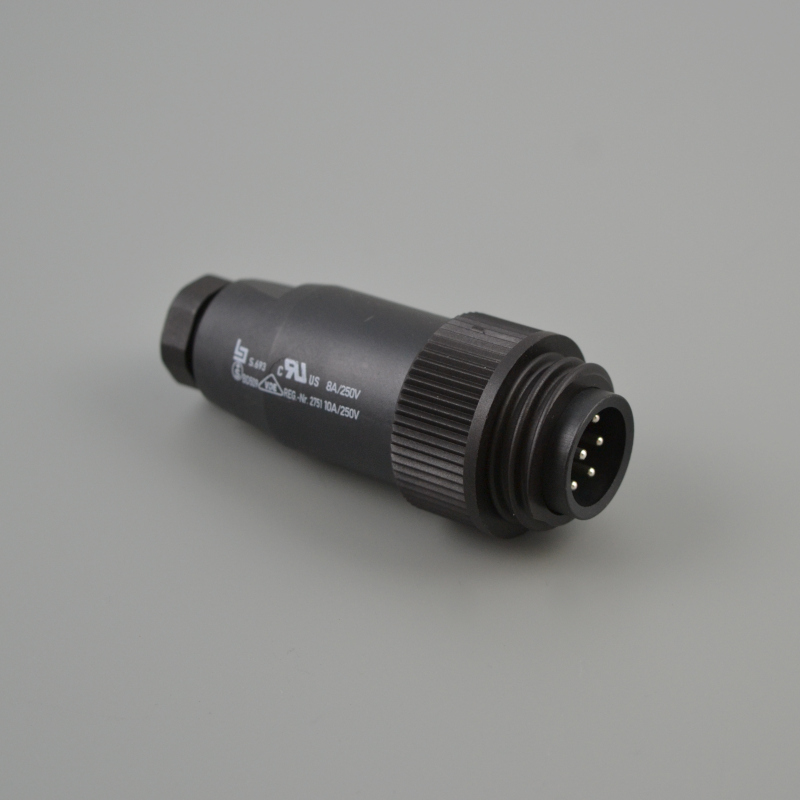

99-4217-00-07 Круглый разъём на кабель, 7 контактов (6+PE) папа
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

99-0213-15-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

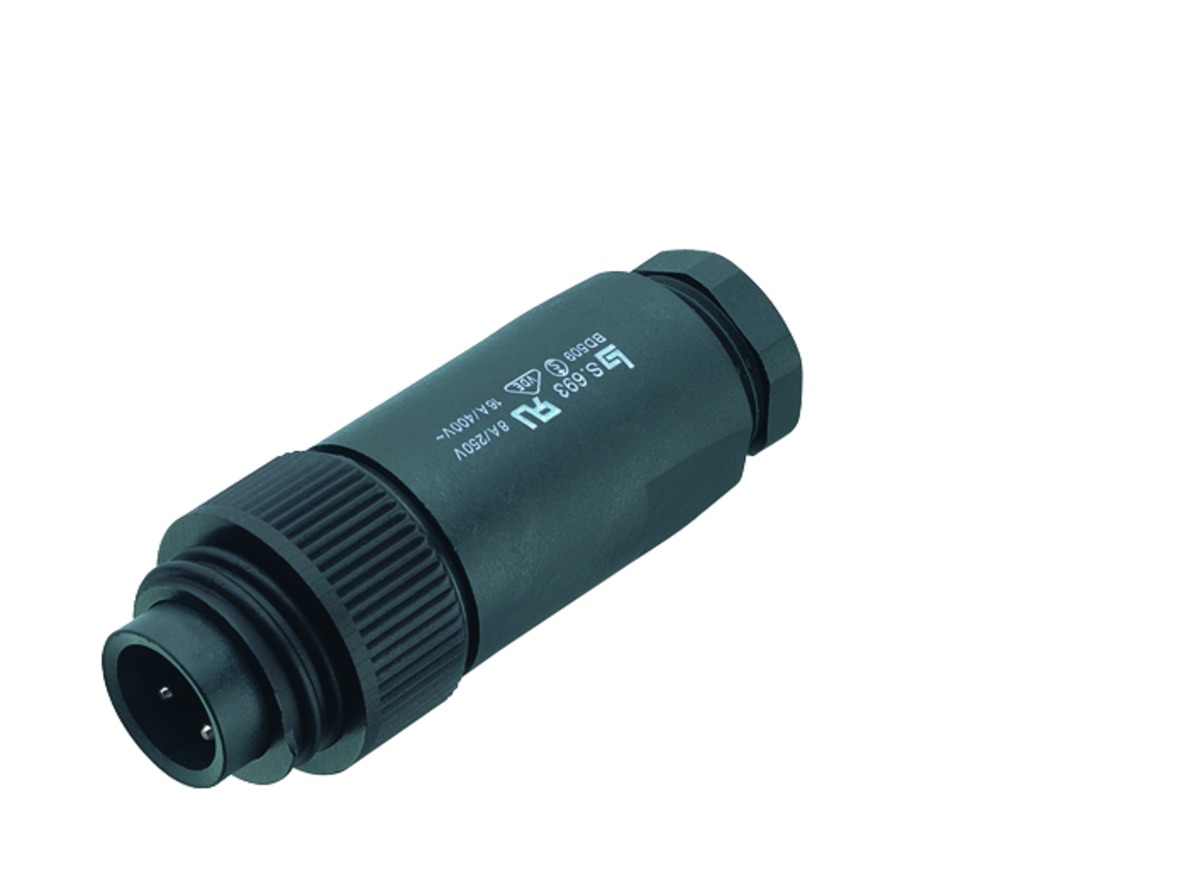

99-4217-160-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-0213-215-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

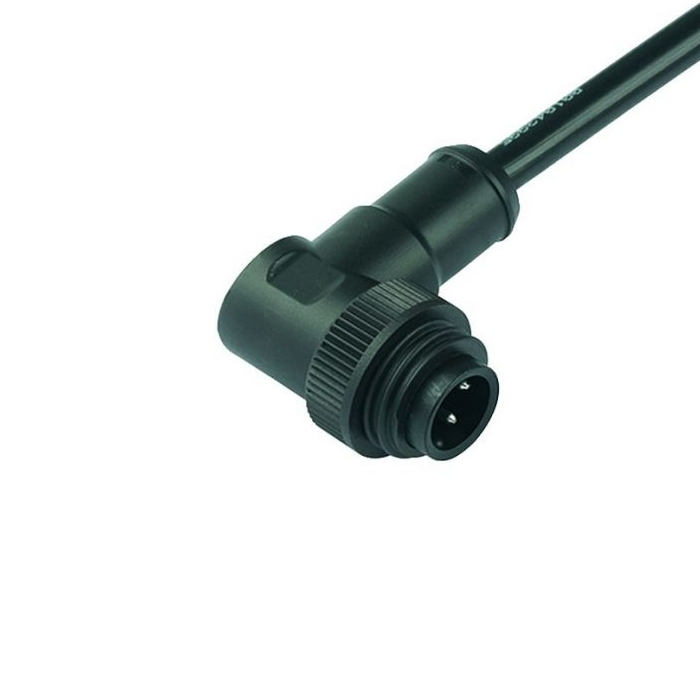

79-0237-20-07 Кабель с разъёмом, контакты: 6+PE, папа, 8A, IP67
Binder
Кабель с разъёмом, контакты: 6+PE, папа, Iном. = 8A, Uном. = 250V, замок: Screw Lock, степень защиты: IP67.

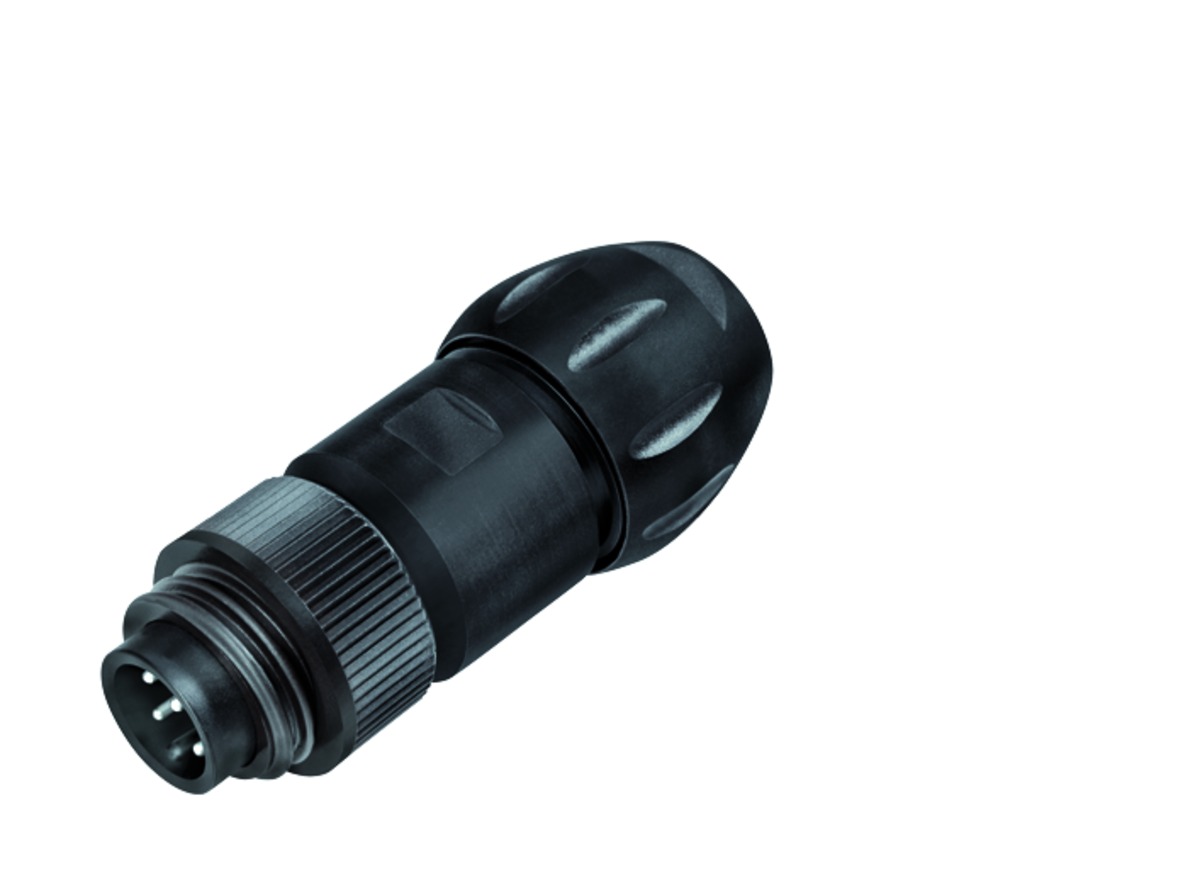

99-4201-300-07
Binder
Количество контактов: 6+PE, male cable connector, кабельный вывод 7-17мм, crimp.
99-4225-110-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
99-4201-14-07 Разъём папа, контакты: 6+PE, 12A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, обжимные выводы, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-0217-110-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

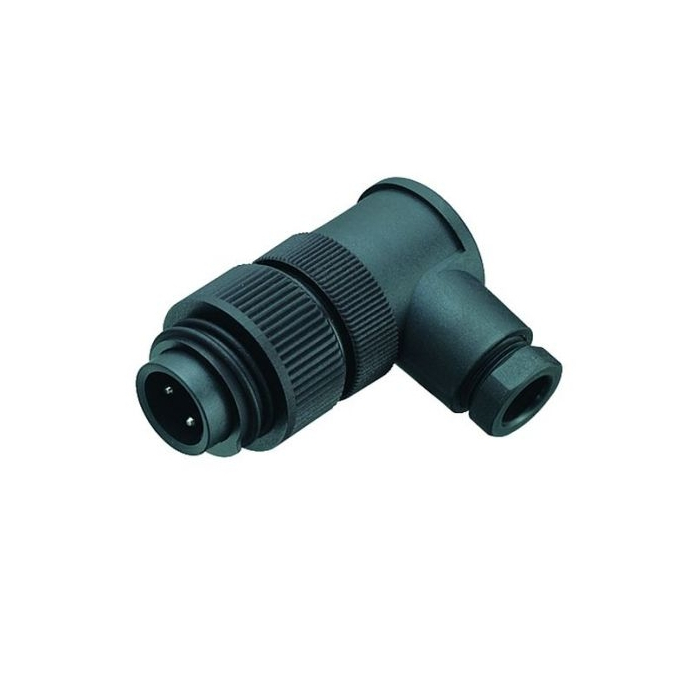

99-0201-70-07 Разъём папа, контакты: 6+PE, 10A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, монтаж: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.

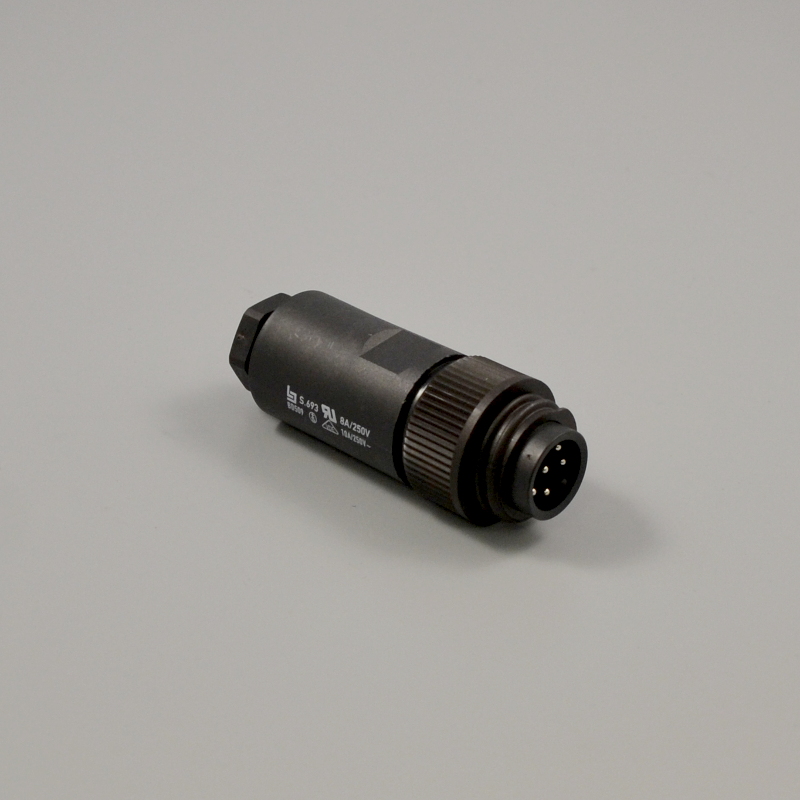

99-4217-110-07
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.

99-0213-160-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
99-4217-210-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

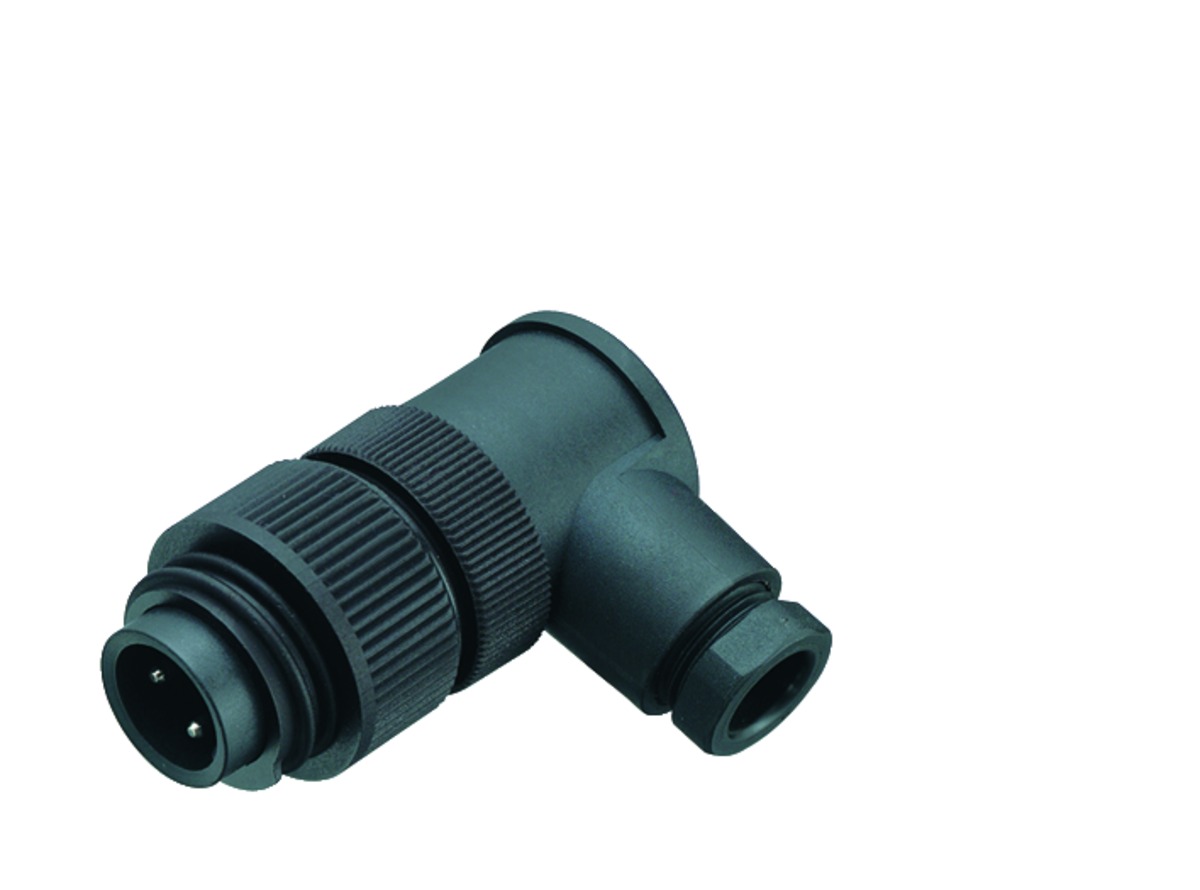

99-0213-70-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

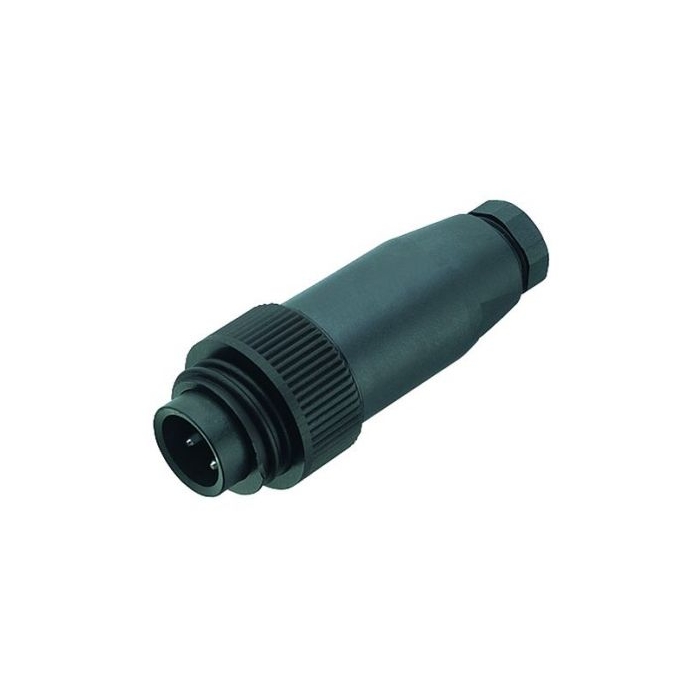

99-0201-00-07 Разъём папа, контакты: 6+PE, 10A, IP67
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

99-4217-70-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-4225-14-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-0201-160-07 Разъём папа, контакты: 6+PE, 10A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, обжимные выводы, тип монтажа: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
99-4225-215-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
99-0201-15-07 Разъём папа, контакты: 6+PE, 10A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
99-4225-210-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.

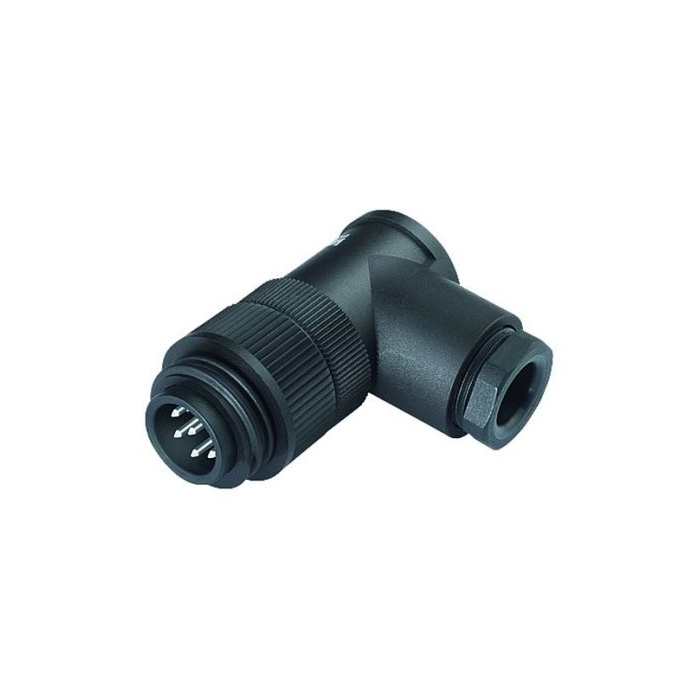

99-0201-215-07 Герметичный разъём, контакты: 6+PE, папа, 10A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

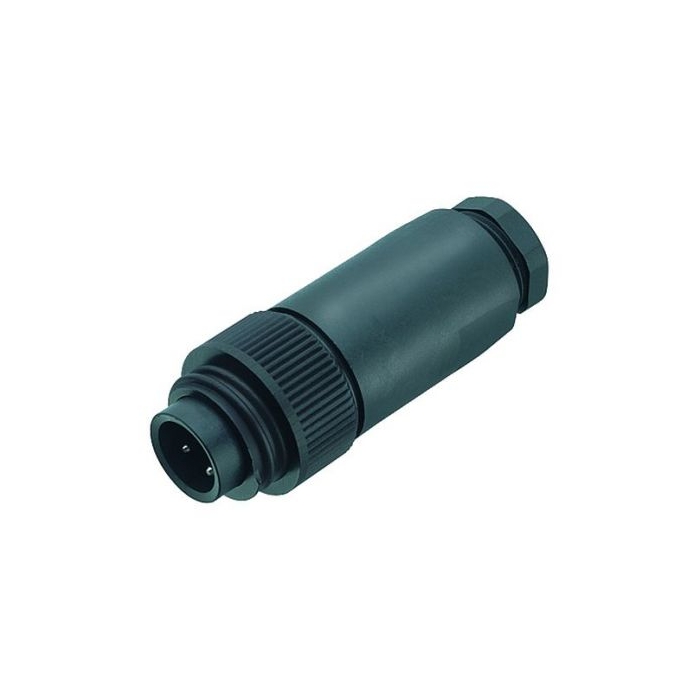

99-0201-110-07 Герметичный разъём, контакты: 6+PE, папа, 10A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, монтаж: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

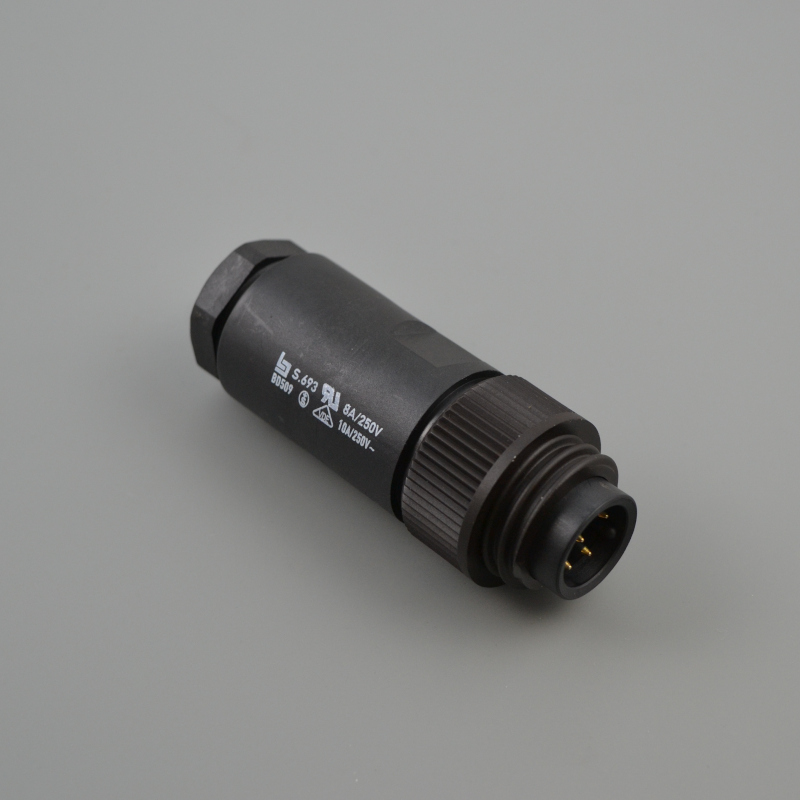

99-4225-160-07 Круглый разъём, 7 контактов (6+PE) папа
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

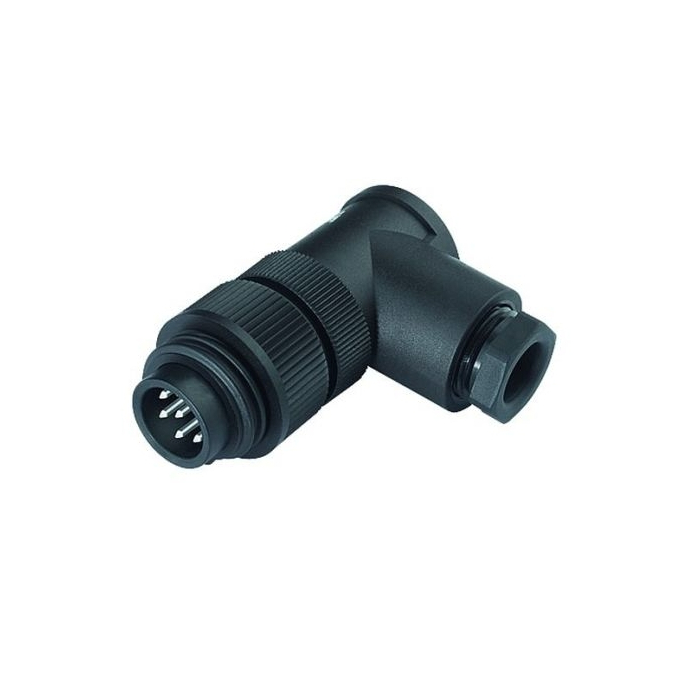

99-0201-210-07 Разъём папа, контакты: 6+PE, 10A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

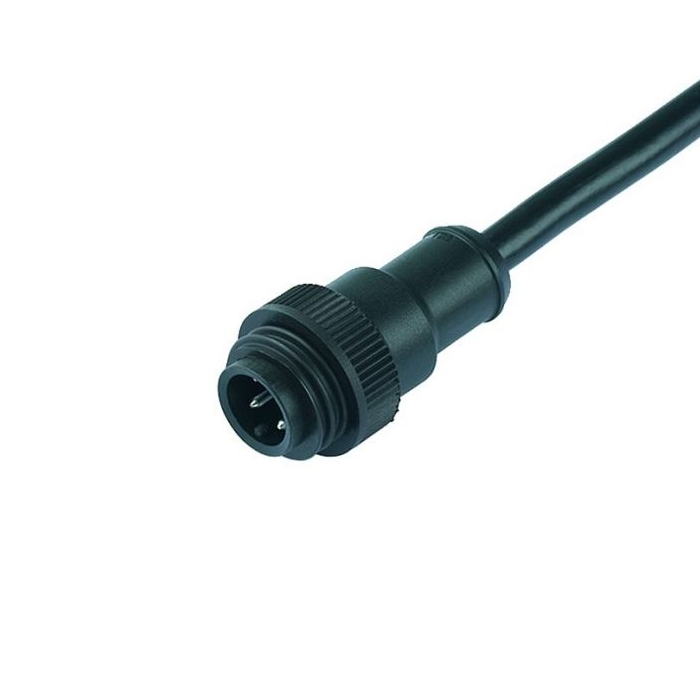

79-0235-20-07 Кабель с разъёмом, контакты: 6+PE, папа, 8A, IP67
Binder
Кабель с разъёмом, контакты: 6+PE, папа, Iном. = 8A, Uном. = 250V, замок: Screw Lock, длина кабеля: 2 м, степень защиты: IP67.
99-4225-300-07
Binder
Количество контактов: 6+PE, male cable connector, кабельный вывод 7-17мм, solder.

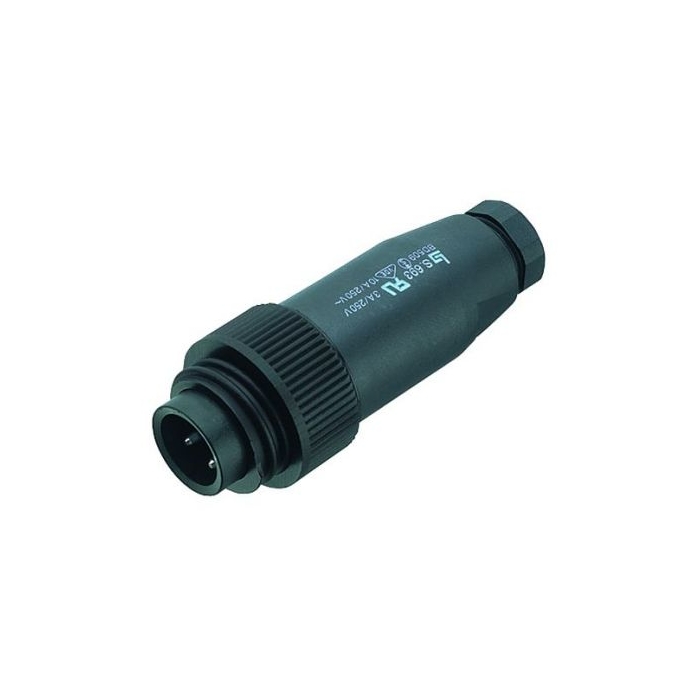

99-4201-00-07 Разъём папа, контакты: 6+PE, 12A, IP67
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, обжимные выводы, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

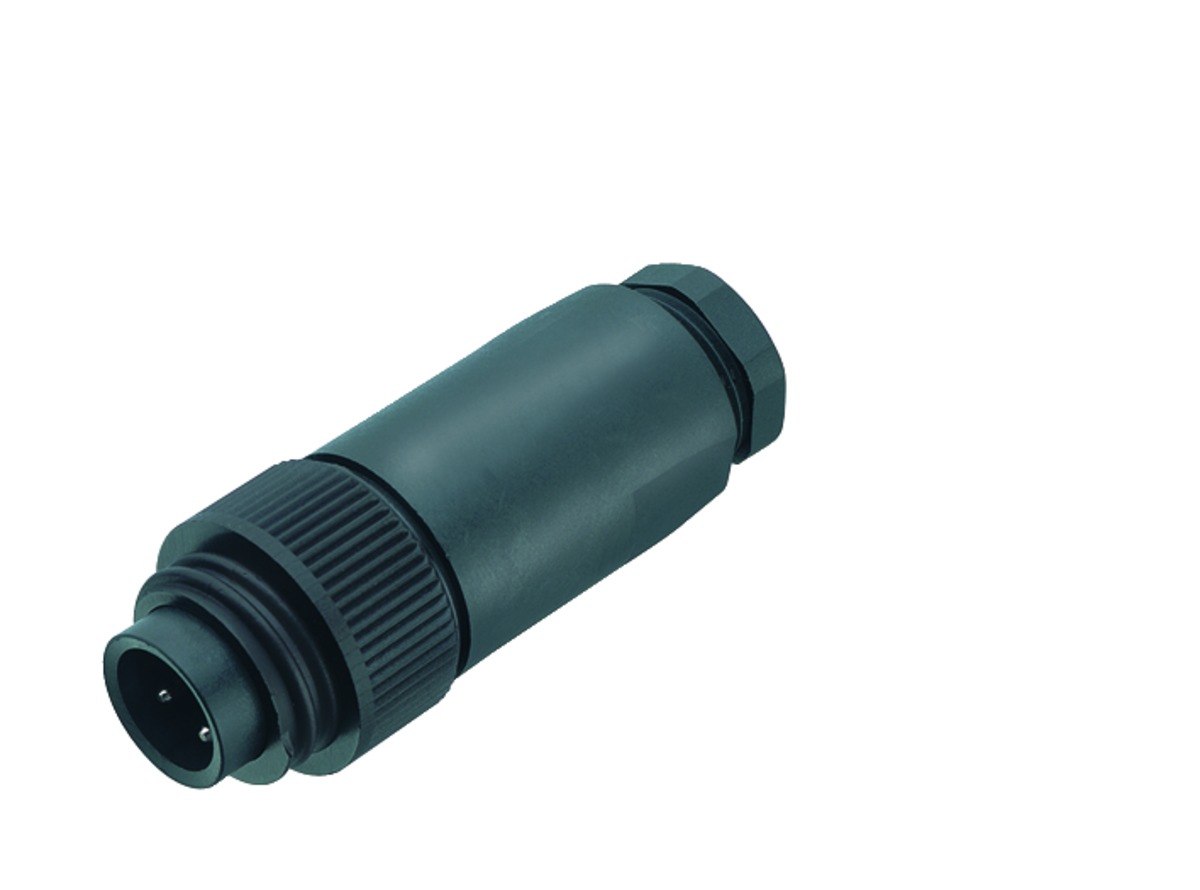

99-0217-15-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

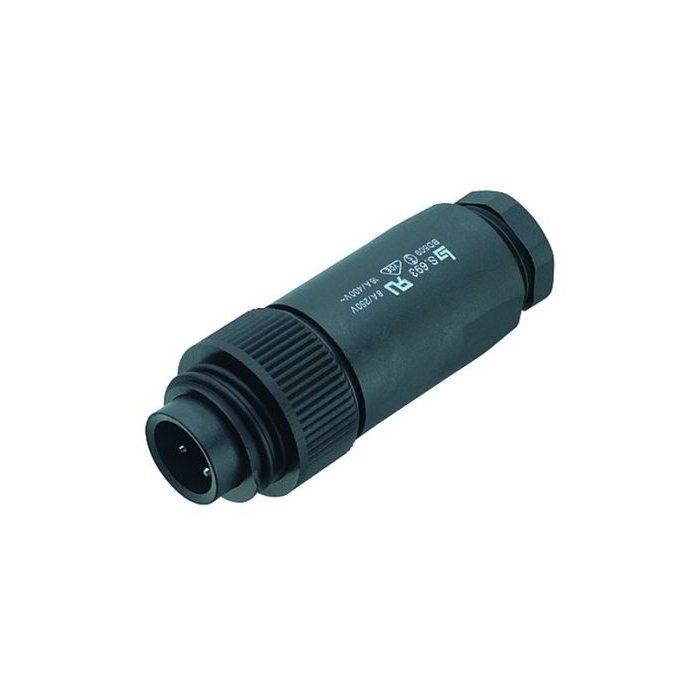

99-4201-160-07 Герметичный разъём, контакты: 6+PE, папа, 12A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
99-0217-215-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

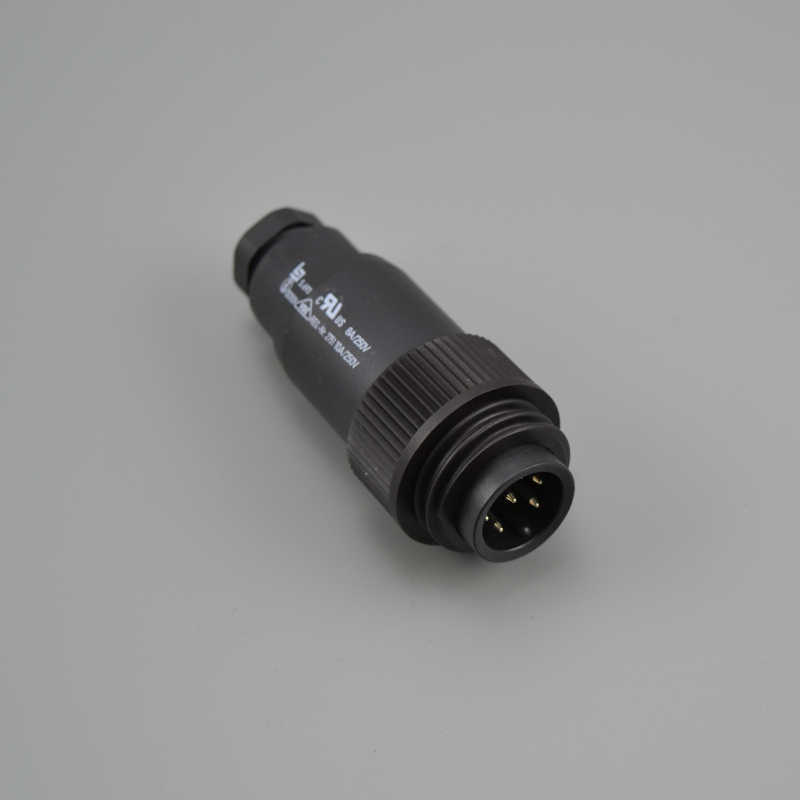

99-4225-00-07 Круглый разъём на кабель, 7 контактов (6+PE) папа
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, монтаж: на кабель Ø6-9.5 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

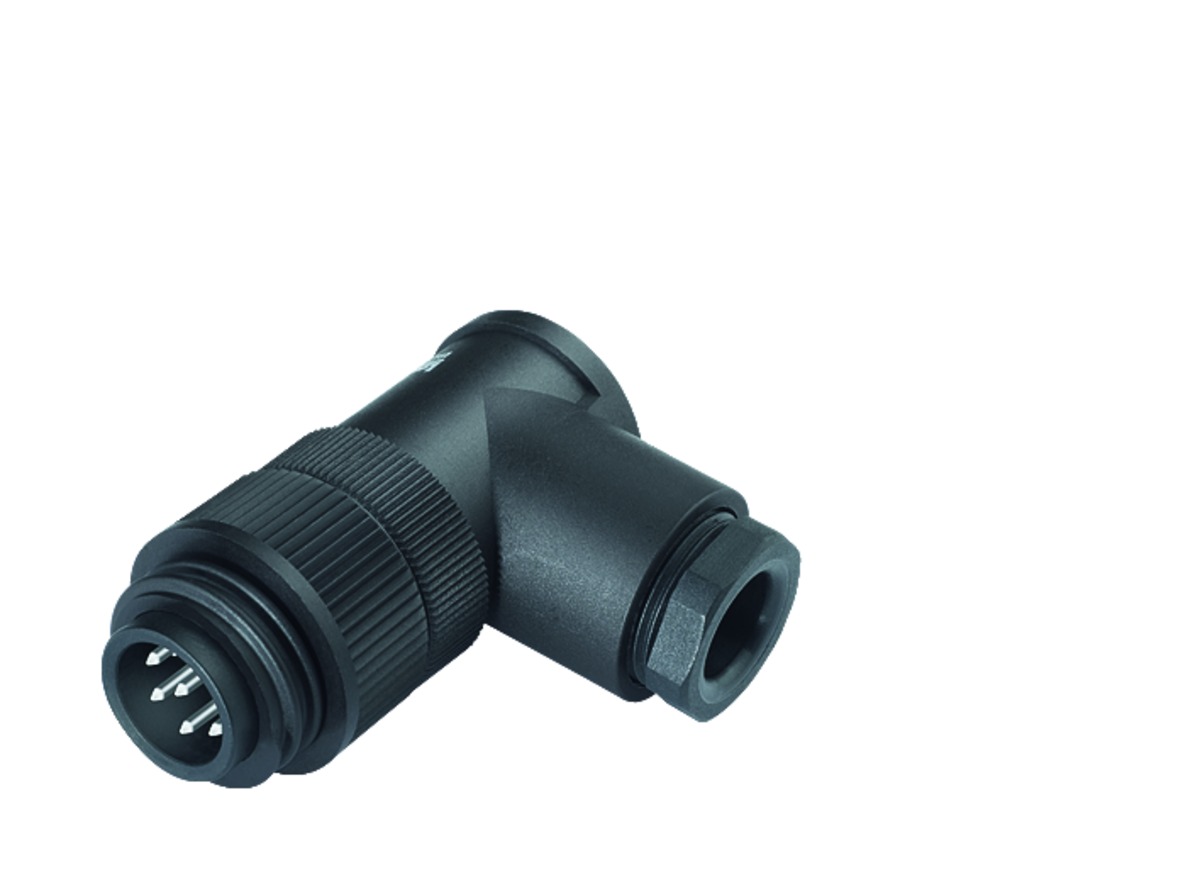

99-4217-215-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.
99-0213-210-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.

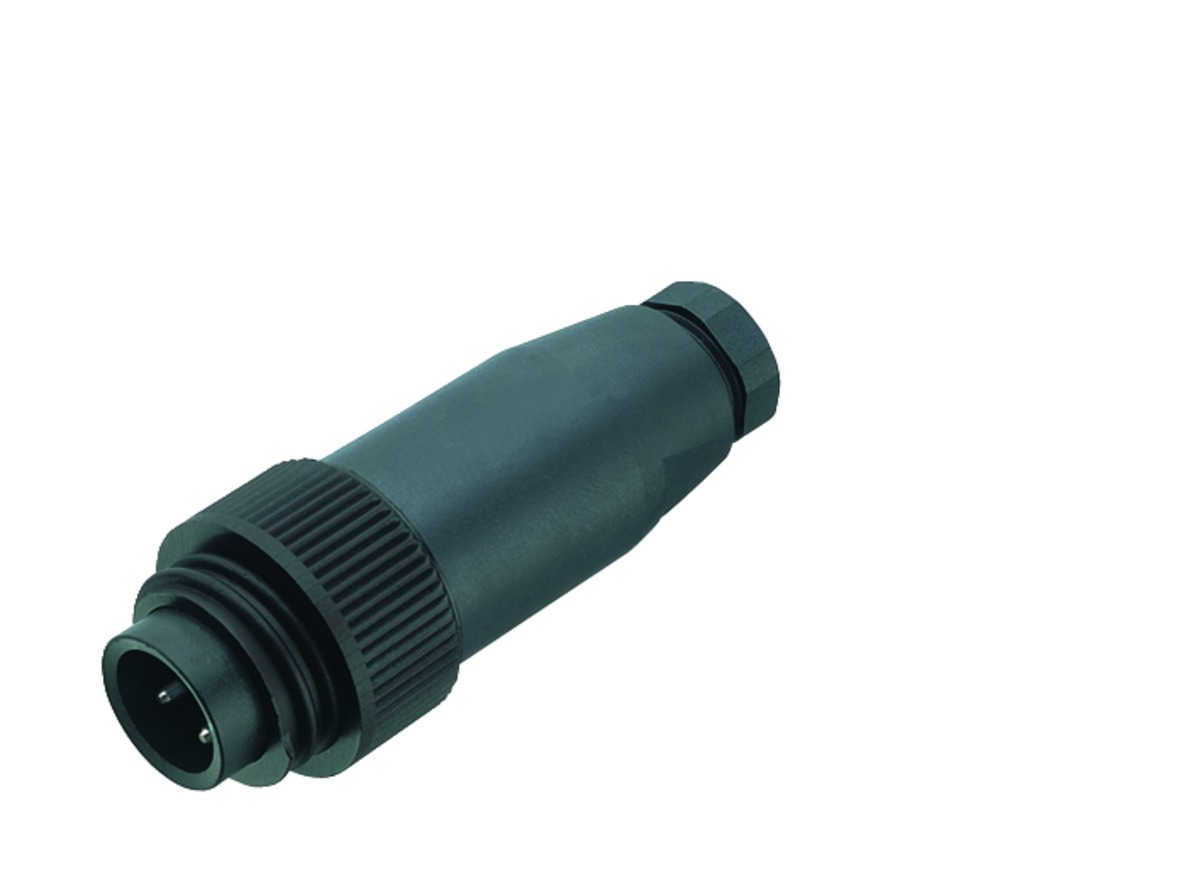

99-0217-00-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.

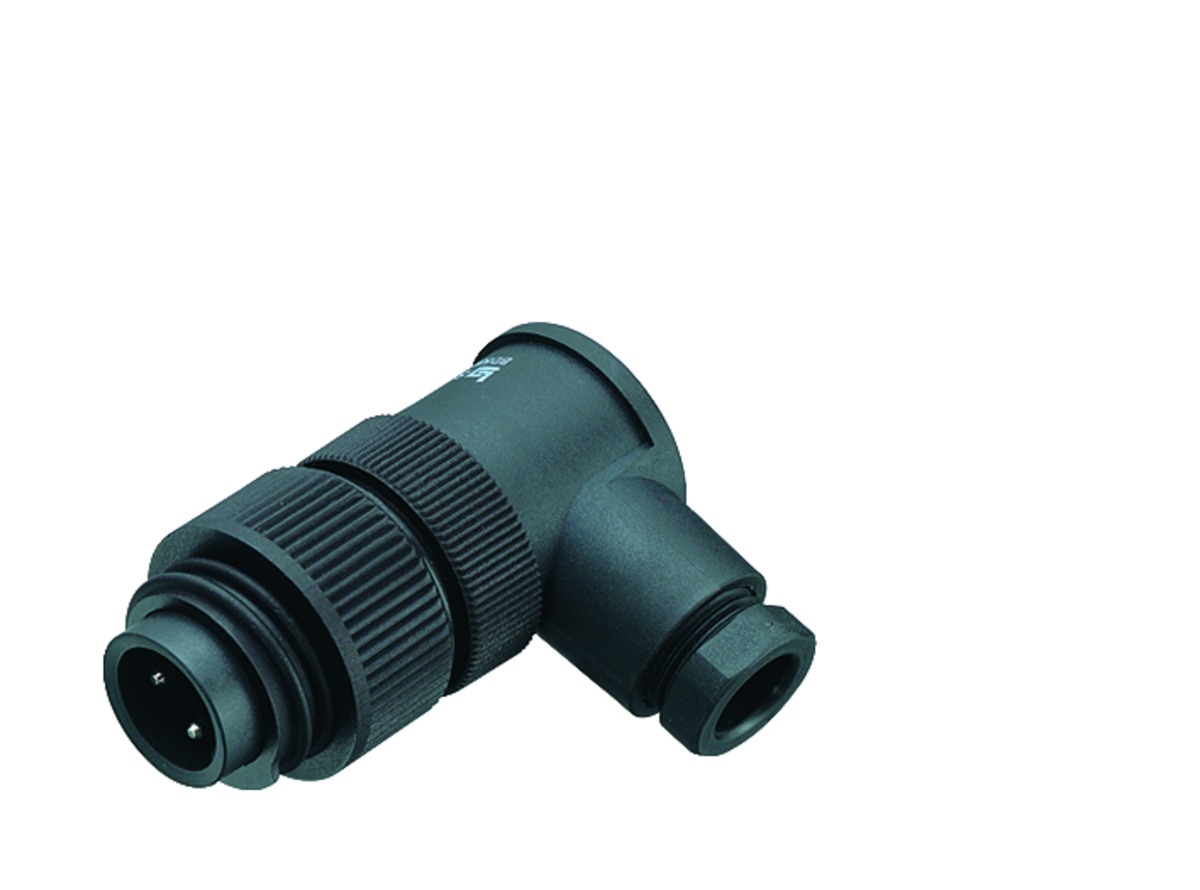

99-4225-70-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.
99-4201-110-07 Герметичный разъём, контакты: 6+PE, папа, 12A, IP67
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, обжимные выводы, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.
99-0217-160-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, монтаж: на кабель Ø12-14 мм, степень защиты IP67, без экранирования, тип сопряжения: RD 24 Locking.

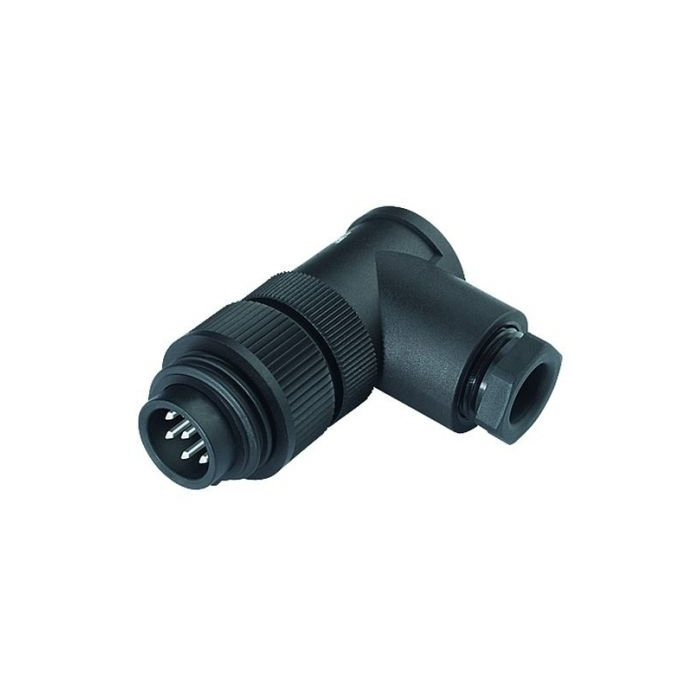

99-4201-210-07 Герметичный разъём, контакты: 6+PE, папа, 12A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 8A, Uном. = 250 В, выводы под обжим, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.
99-0217-70-07
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип фиксации: RD 24 Locking.
99-0213-110-07
Binder
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø8-10 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

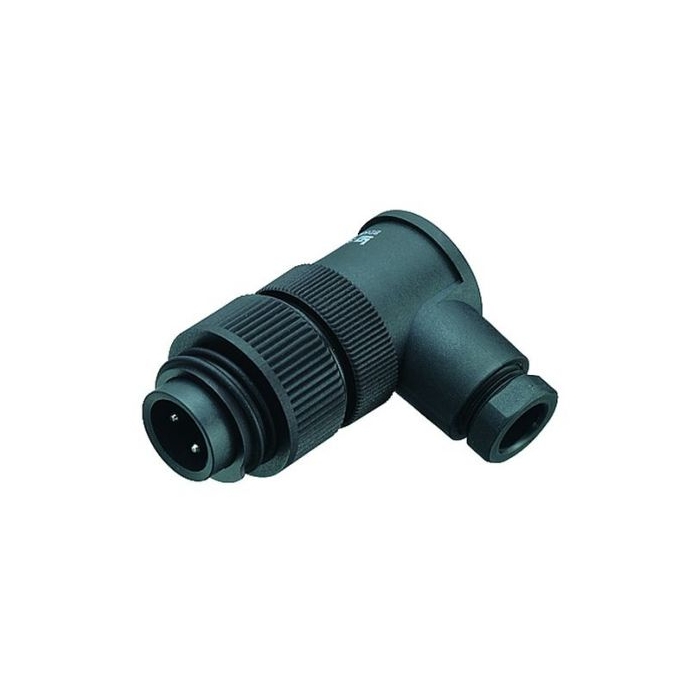

99-4201-70-07 Разъём папа, контакты: 6+PE, 12A, IP67
Binder
Угловой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под обжим, монтаж: на кабель Ø6-8 мм, степень защиты IP67, без экранирования, замок: RD 24 Locking.

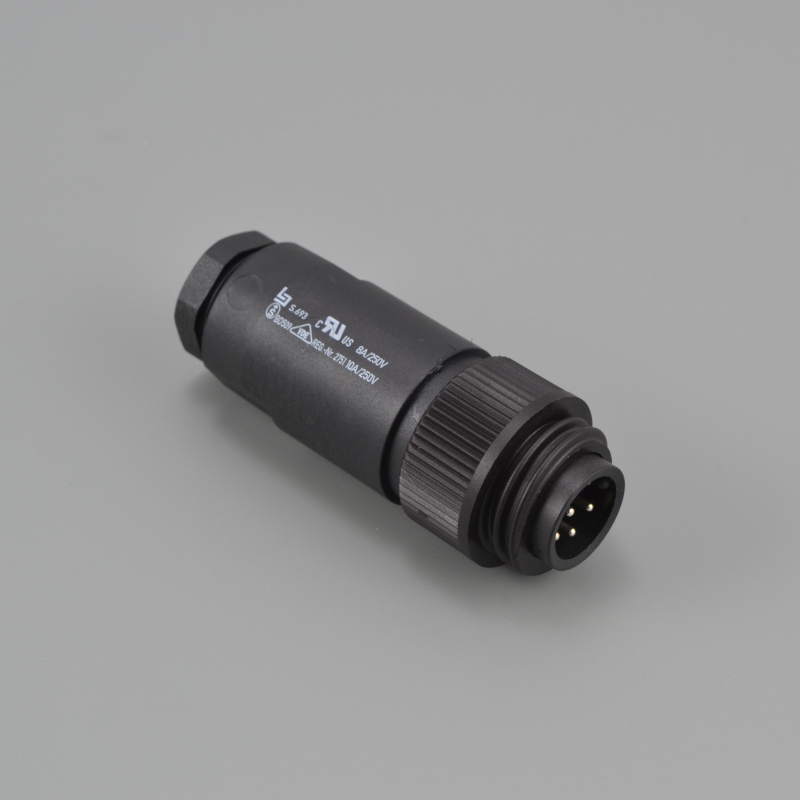

99-4217-14-07 Круглый разъём на кабель, 7 контактов (6+PE) папа
Binder

Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы: винтовой зажим, тип монтажа: на кабель Ø10-12 мм, степень защиты IP67, без экранирования, тип замка: RD 24 Locking.

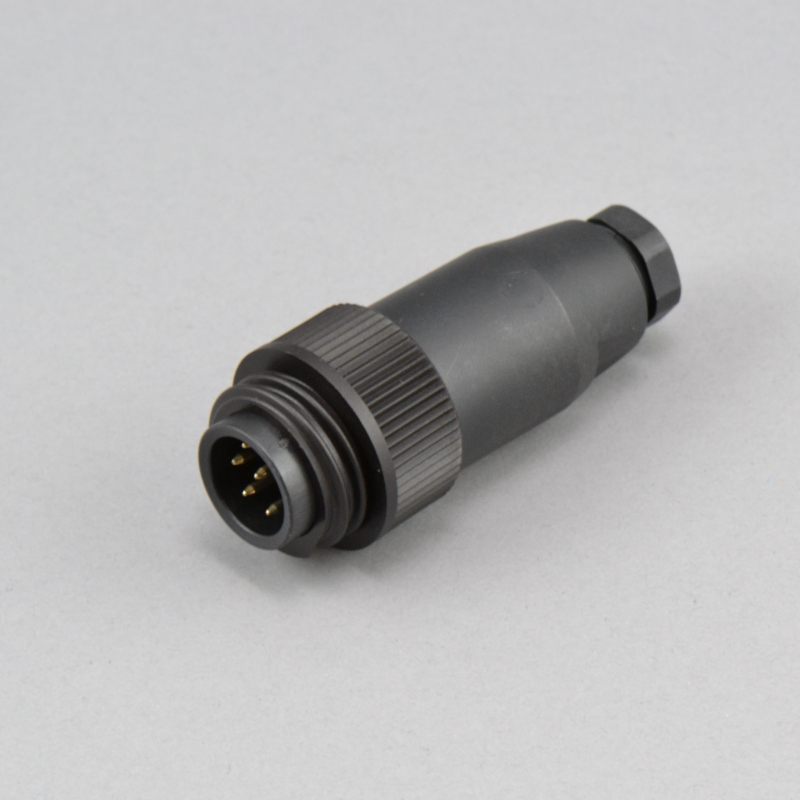

99-0213-00-07 Круглый разъём на кабель, 7 контактов (6+PE) папа
