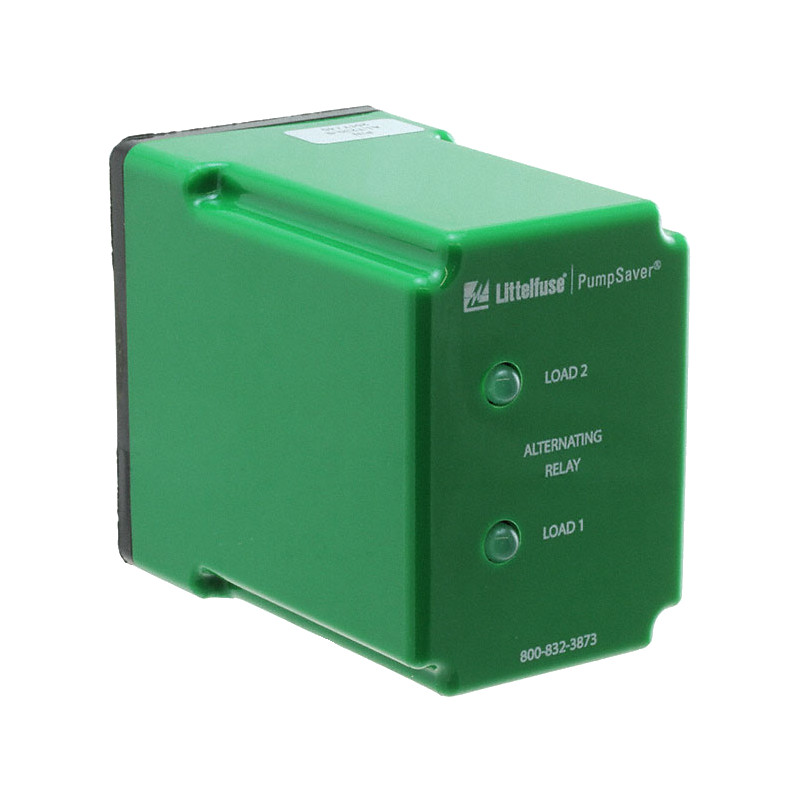

ALT230-S Импульсное реле SPDT 230VAC

Англ.: Manufacturer.

Англ.: Series.

Англ. Relay Type

Конфигурация контактов (англ. Contact Form) включает в себя количество полюсов (англ. Number of Poles) и количество положений (англ. Number of Throws). Полюс – это контакт общий для каждой коммутируемой цепи. Каждый контакт, на который может соединяться полюс, называетя положением. Реле может иметь M полюсов и N положений.

SPST – один полюс, одно положение (англ. Single-Pole Single-Throw).

SPDT – один полюс, два положения (англ. Single-Pole Double-Throw).

DPDT – два полюса, два положения (англ. Double-Pole Double-Throw).

Для обозначения конфигураций с большим количеством контактов заменяют соответствующую букву на цифру, например: 5PST – пять полюсов с одним положением.

Основные типы контактов:

• тип A (NO) – нормально разомкнутые контакты (англ. Normally Open Contacts или Make Contacts);
• тип B (NC) – нормально замкнутые контакты (англ. Normally Closed Contacts или Break Contacts);
• тип C (CO) – переключатель (англ. Changeover Contacts или Transfer Contacts).

По режиму работы реле делятся на однотактные и реле с фиксацией контактов.

• Однотактное реле, стандартное или реле без фиксации (англ. Single-side Stable Relay, Standard, Non-latching) – контакты такого реле переключаются при подаче управляющего напряжения на катушку, обратное переключение происходит при снятии управляющего напряжения.
• Реле с фиксацией контактов или запоминающее реле (англ. Latching Relays) сохраняет состояние «ВКЛ» или «ВЫКЛ» при снятии управляющего напряжения, а также при подаче импульсного напряжения. Конструктивно такое реле может быть с одной катушкой (англ. Single Coil) или с двумя (англ. Dual Coil). В однокатушечном реле с фиксацией контактов установка и сброс происходят при подаче на катушку разнополярного напряжения: когда ток течет через катушку в прямом направлении, она функционирует как установочная, а когда в обратном – как катушка сброса. В двухкатушечном реле одна катушка выполняет функцию установки, вторая – сброса.

Номинальное напряжение катушки (англ. Rated Coil Voltage) – значение напряжения на катушке реле, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

Коммутируемое напряжение (англ. Switching Voltage) – значение напряжения в коммутируемой цепи. При использовании реле необходимо обращать внимание на максимально допустимое значение коммутируемого напряжения, его превышение может привести реле к выходу из строя.

Англ. Features

Англ.: Mounting Type

Англ.: Termination Style

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

• T_A – температура окружающей среды (англ. Ambient Temperature)
• T_C - температура корпуса (англ. Case Temperature)
• T_j - температура p-n-перехода (англ. Junction Temperature)
• T_STG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]
