CUI PDS1-S5-S5-M-TR

Описание

DC/DC конвертер, вход: 5.5 В, выход: 5 В (200 мА), мощность: 1 Вт, корпус: 8-SMD, поверхностный монтаж.

Производитель
CUI
Раздел каталога
DC/DC преобразователи напряжения
Артикул
PDS1-S5-S5-M-TR
Документация
CUI серия PDS1-M

Информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Для получения актуальной информации запрашивайте у нас заводскую спецификацию.

Производитель

Manufacturer

CUI
Серия
Series
PDS1-M
Тип
Type
Isolated Module
Количество выходов
Number of Outputs
1
Напряжение входное мин.
Voltage - Input (Min)
4.5V
Напряжение входное макс.
Voltage - Input (Max)
5.5V
Напряжение - выход 1
Voltage - Output 1
5V
Ток вых. макс.
Current - Output (Max)
200mA
Мощность
Power (Watts) - Manufacture Series
1W
Эффективность
Efficiency
80%
Напряжение изоляции
Voltage - Isolation
1.5kV (1500V)
Применение
Applications
ITE (Commercial)
Особенность
Features
SCP
Тип монтажа
Mounting Type
Surface Mount
Корпус
Package / Case
8-SMD Module (5 Leads)
Размер/габарит
Size / Dimension
0.50" L x 0.32" W x 0.29" H (12.8mm x 8.2mm x 7.3mm)
Рабочая температура

Англ.: Operating Temperature.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8 =[°C]

[°C]×1.8+32=[°F]

-40 ~ 105°C
Упаковка

Упаковка (англ. Packaging)

  • Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
  • Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование.
  • Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин.
  • Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем.
Cut Tape

Самовывоз

Вы можете забрать товар самостоятельно в нашем офисе по адресу г. Санкт-Петербург, проспект Шаумяна, 10, к1.

Доставка по Санкт-Петербургу

Наша компания осуществляет собственную курьерскую доставку по Санкт-Петербургу в пределах КАД. Доставка по Ленинградской области согласовывается дополнительно.

Вы также можете воспользоваться услугами специализированных курьерских служб по их тарифам.

Доставка по России

Доставка товаров по России осуществляется посредством выбранной Вами транспортной компании (ТК) и по её тарифам.

Подробную информацию о доставке смотрите в соответствующем разделе нашего сайта: подробнее о доставке.

Кол-во Цена за ед.

Вас также может заинтересовать

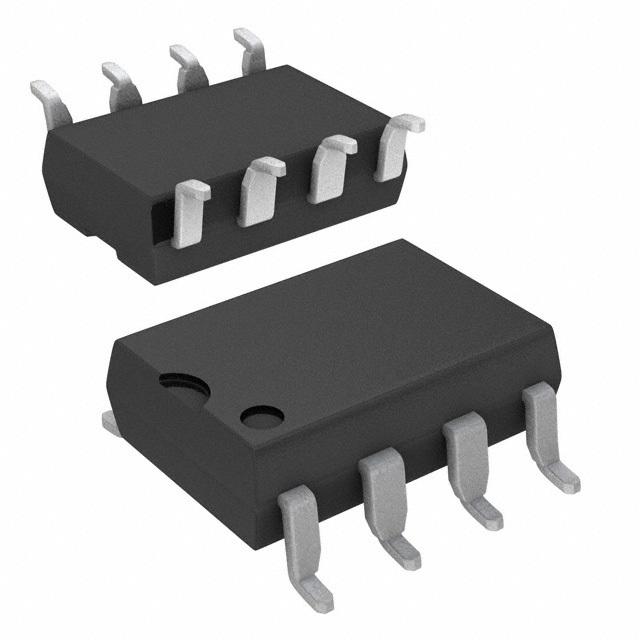

ISO1050DUBR
