Analog Devices AD823ANZ

Описание

2x канальный усилитель на полевых транзисторах, тип выхода: Rail-to-Rail, монтаж: через отверстия, корпус: 8-PDIP, упаковка: Tube.

Производитель
Analog Devices
Раздел каталога
Операционные усилители
Артикул
AD823ANZ

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Производитель

Англ.: Manufacturer.

Analog Devices
Тип усилителя

Англ. Amplifier Type

J-FET
Кол-во каналов

Англ. Number of Circuits.

2
Тип выхода

Англ.: Output Type

Rail-to-Rail
Скорость нарастания выходного напряжения

Англ. Slew Rate.

25V/µs
3-дБ ширина полосы

3-дБ ширина полосы (англ. 3 dB Bandwidth) – ширина полосы пропускания по уровню 3 дБ.

16MHz
Ток смещения входной

Англ. Input Bias Current.

5pA
Напряжение смещения входное
Voltage - Input Offset
700µV
Ток на выходе (канал)

Англ. Output Current (Channel).

17mA
Ток питания
Current - Supply
7mA
Напряжение питания (Single/Dual)

Англ. Supply Voltage, Single/Dual

3V ~ 36V, ±1.5V ~ 18V
Тип монтажа

Англ.: Mounting Type

Through Hole
Корпус

Англ. Package / Case

8-DIP (0.300", 7.62mm)
Заводской корпус
Supplier Device Package
8-PDIP
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-40°C ~ 85°C
Упаковка

Упаковка (англ. Packaging)

  • Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
  • Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование.
  • Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин.
  • Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем.
  • Ammo – компоненты находятся на ленте, сложенной зигзагом в коробку. Коробки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
Tube

Самовывоз

Вы можете забрать товар самостоятельно в нашем офисе по адресу г. Санкт-Петербург, проспект Шаумяна, 10, к1.

Доставка по Санкт-Петербургу

Наша компания осуществляет собственную курьерскую доставку по Санкт-Петербургу в пределах КАД. Доставка по Ленинградской области согласовывается дополнительно.

Вы также можете воспользоваться услугами специализированных курьерских служб по их тарифам.

Доставка по России

Доставка товаров по России осуществляется посредством выбранной Вами транспортной компании (ТК) и по её тарифам.

Подробную информацию о доставке смотрите в соответствующем разделе нашего сайта: подробнее о доставке.

Кол-во Цена за ед.
Внимание! Ниже указаны ознакомительные цены. Конечная цена может сильно отличаться от начальной и зависит от количества и веса товара, выбранного каталога, курса валют.
Цена по запросу

Вас также может заинтересовать

AD797ANZ
Analog Devices

Одноканальный операционный усилитель (микросхема), частотная эффективность: 110 МГц, тип монтажа: через отверстия, корпус: 8-PDIP, упаковка: Tube.

OPA2134PA
Texas Instruments

Двухканальный усилитель звукового сигнала, частотная эффективность: 8 МГц, тип монтажа: через отверстия, корпус: 8-PDIP, упаковка: Tube.

210-43-308-41-001000
Mill-Max
CONN IC DIP SOCKET 8POS GOLD

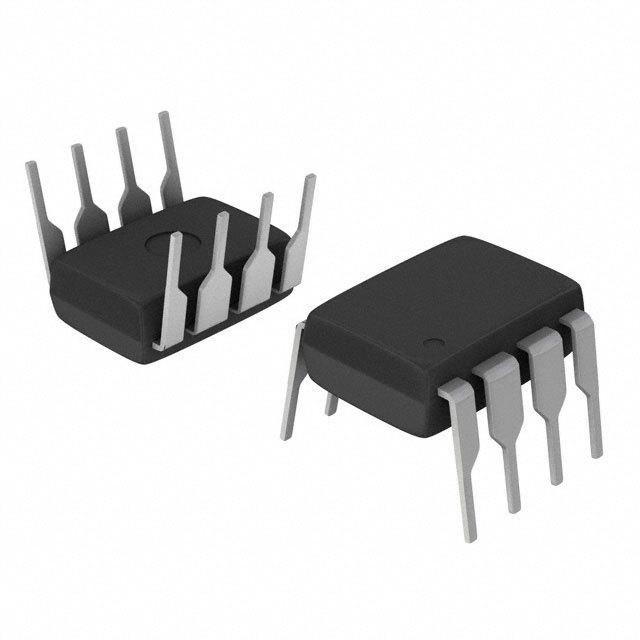

NE5532P
