Analog Devices ADA4691-2ACBZ-R7

Описание

Двухканальный операционный усилитель Voltage Feedback, выход: Rail-to-Rail, эффективность: 3,6 МГц, корпус: 9-WLCSP, поверхностный монтаж.

Производитель
Analog Devices
Раздел каталога
Операционные усилители
Артикул
ADA4691-2ACBZ-R7
Документация
Analog Devices ADA4691-2ACBZ-R7 (спецификация)

Информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Для получения актуальной информации запрашивайте у нас заводскую спецификацию.

Производитель

Manufacturer

Analog Devices
Тип усилителя

Англ. Amplifier Type

Voltage Feedback
Кол-во каналов

Англ. Number of Circuits.

2
Тип выхода

Англ. Output Type

Rail-to-Rail
Частотная эффективность усилителя

Частотная эффективность операционного усилителя (англ. Gain Bandwidth Product, GBP) – произведение полосы пропускания и коэффициента усиления, при котором измеряется полоса пропускания.

3.6MHz
Скорость нарастания выходного напряжения

Англ. Slew Rate.

1.3 V/µs
Ток смещения входной

Англ. Input Bias Current.

0.5pA
Напряжение смещения входное
Voltage - Input Offset
500µV
Ток на выходе (канал)

Англ. Output Current (Channel).

55mA
Ток питания
Current - Supply
180µA
Напряжение питания (Single/Dual)

Англ. Supply Voltage, Single/Dual

2.7 V ~ 5.5 V, ±1.35 V ~ 2.5 V
Тип монтажа

Англ. Mounting Type

Surface Mount
Корпус
Package / Case
9-UFBGA, WLCSP
Заводской корпус
Supplier Device Package
9-WLCSP (1.21 x 1.22)
Рабочая температура

Англ.: Operating Temperature.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8 =[°C]

[°C]×1.8+32=[°F]

-40 ~ 125°C
Упаковка

Упаковка (англ. Packaging)

  • Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
  • Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование.
  • Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин.
  • Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем.
Cut Tape

Самовывоз

Вы можете забрать товар самостоятельно в нашем офисе по адресу г. Санкт-Петербург, проспект Шаумяна, 10, к1.

Доставка по Санкт-Петербургу

Наша компания осуществляет собственную курьерскую доставку по Санкт-Петербургу в пределах КАД. Доставка по Ленинградской области согласовывается дополнительно.

Вы также можете воспользоваться услугами специализированных курьерских служб по их тарифам.

Доставка по России

Доставка товаров по России осуществляется посредством выбранной Вами транспортной компании (ТК) и по её тарифам.

Подробную информацию о доставке смотрите в соответствующем разделе нашего сайта: подробнее о доставке.

Кол-во Цена за ед.

Вас также может заинтересовать

SP1005-01WTG
Littelfuse
TVS DIODE 6VWM 15.6VC 0201

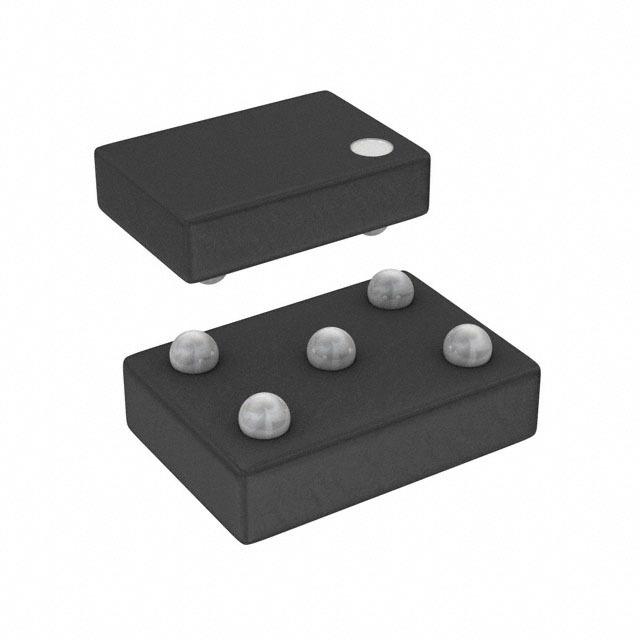

AD8605ACBZ-REEL7
Analog Devices
IC OPAMP GP 10MHZ RRO 5WLCSP

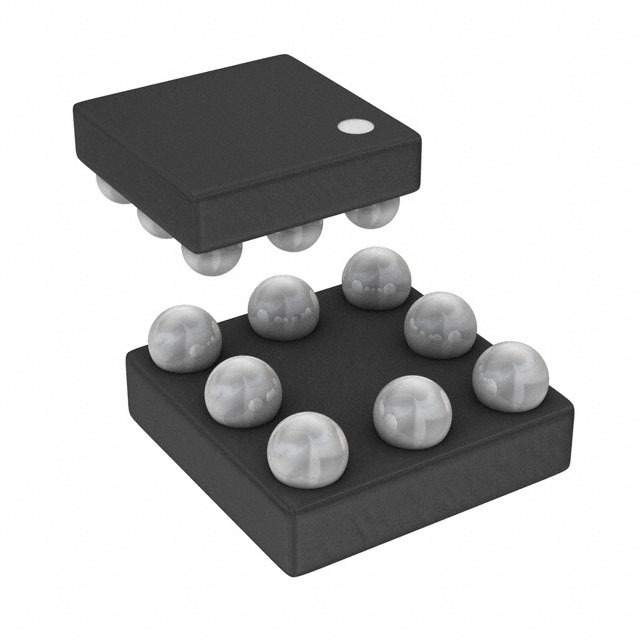

AD8606ACBZ-REEL7
