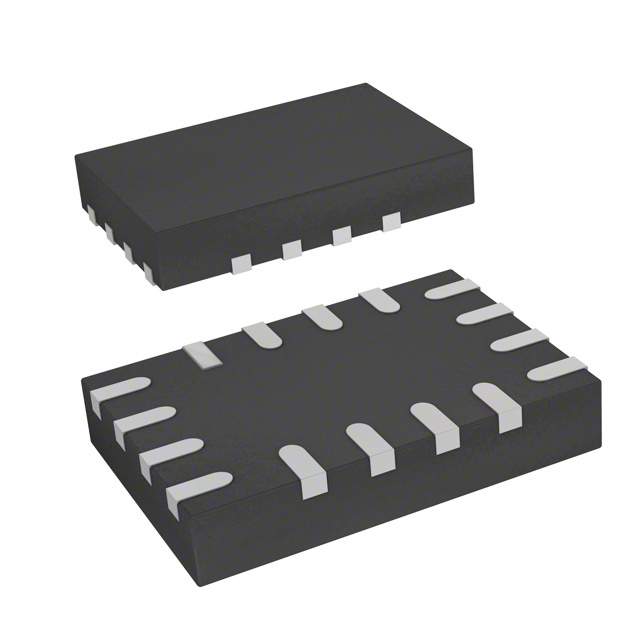

STMicroelectronics STG3699BVTR
- Описание
- IC SWITCH QUAD SPDT 16QFN
- Производитель
- STMicroelectronics
- Раздел каталога
- Интерфейсные ИС: аналоговые ключи, мультиплексоры, демультиплексоры
- Артикул
- STG3699BVTR
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
|
Производитель
Англ.: Manufacturer. |
STMicroelectronics |
|
Схема переключения
Switch Circuit
|
SPDT |
|
Multiplexer/Demultiplexer Circuit
Multiplexer/Demultiplexer Circuit
|
2:1 |
|
Кол-во каналов
Англ. Number of Circuits. |
4 |
|
On-State Resistance (Max)
On-State Resistance (Max)
|
500 mOhm |
|
Channel-to-Channel Matching (ΔRon)
Channel-to-Channel Matching (ΔRon)
|
150 mOhm |
|
Voltage - Supply, Single (V+)
Voltage - Supply, Single (V+)
|
1.65 V ~ 4.3 V |
|
Switch Time (Ton, Toff) (Max)
Switch Time (Ton, Toff) (Max)
|
55ns, 30ns |
|
3-дБ ширина полосы
3-дБ ширина полосы (англ. 3 dB Bandwidth) – ширина полосы пропускания по уровню 3 дБ. |
40MHz |
|
Charge Injection
Charge Injection
|
57pC |
|
Channel Capacitance (CS(off), CD(on))
Channel Capacitance (CS(off), CD(on))
|
5pF |
|
Current - Leakage (IS(off)) (Max)
Current - Leakage (IS(off)) (Max)
|
20nA |
|
Crosstalk
Crosstalk
|
-72dB @ 100kHz |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-55 ~ 125°C (TA) |
|
Корпус
Англ. Package / Case |
16-UFQFN |
|
Заводской корпус
Supplier Device Package
|
16-QFN (2.6x1.8) |
