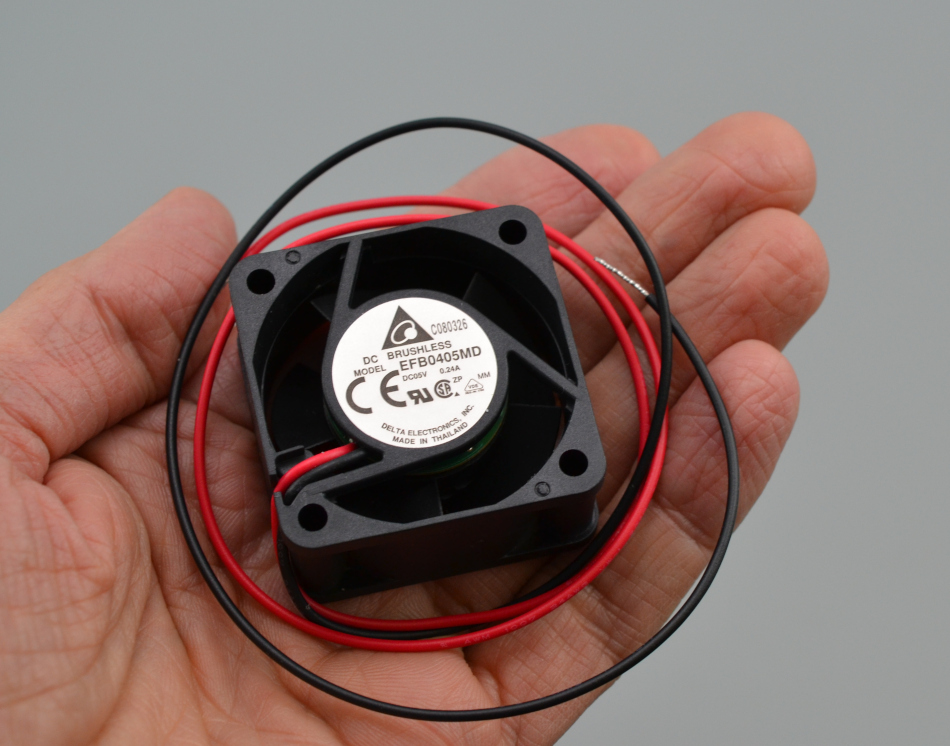

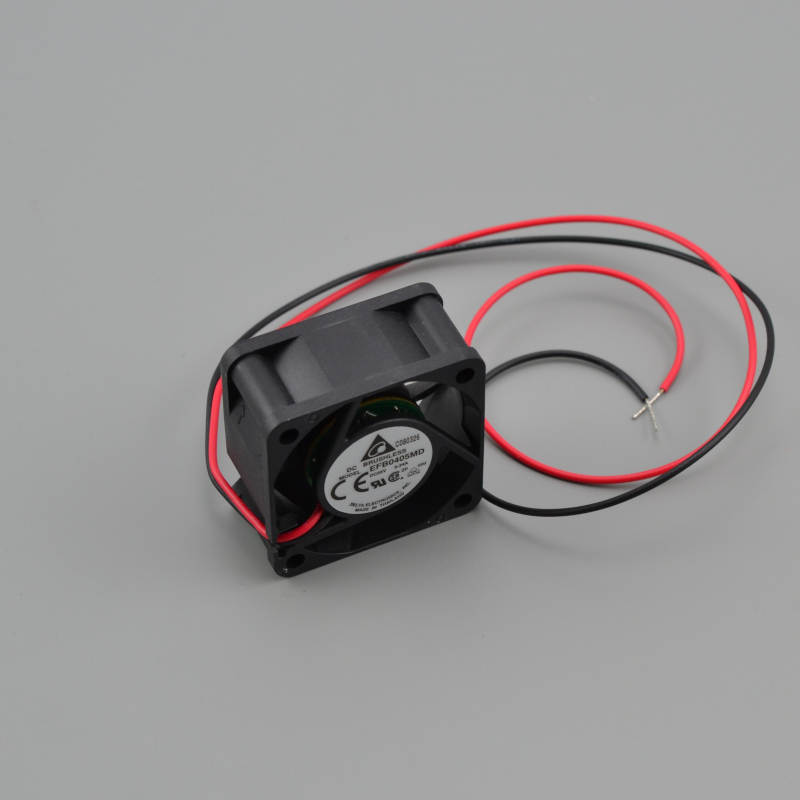

Delta Electronics EFB0405MD Вентилятор 5VDC, 40х40х20 мм

Описание

Аксиальный вентилятор DC, номинальное напряжение питания: 5 В, мощность: 750 мВт, скорость воздушного потока: 0,204 м³/мин., размер: 40х40х20 мм, подшипники: Ball, выводы: 2 провода, защита от неверной полярности и блокировки ротора.

Производитель
Delta Electronics
Раздел каталога
Вентиляторы DC
Артикул
EFB0405MD
Документация
Delta Electronics EFB0405MD (спецификация)
Вентиляторы DC Delta Electronics: расшифровка артикула

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Вентилятор 5VDC 40х40х20

Двигатель вентилятора EFB0405MD питается от источника постоянного тока 5 В, рабочее напряжение лежит в диапазоне от 4,5 до 5,5 В. Номинальная потребляемая мощность составляет 0,75 Вт, максимальная – 1,2 Вт. Ротор двигателя вращается со скоростью 6300 оборотов в минуту. Он обеспечивает воздушный поток 0,202 м3/мин. и статическое давление 54,3 Па.

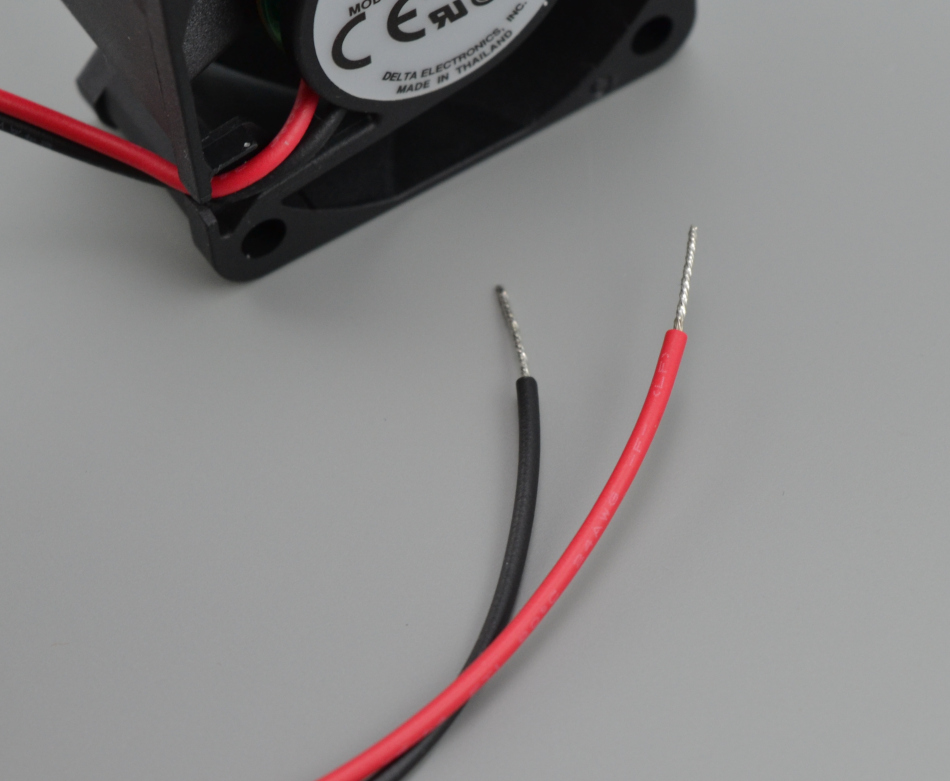

Выводы: два провода UL1007, AWG24 длиной 330 мм. Концы проводов (10 мм) зачищены и облужены под пайку.

  • красный – питание «+»;
  • чёрный – питание «-».

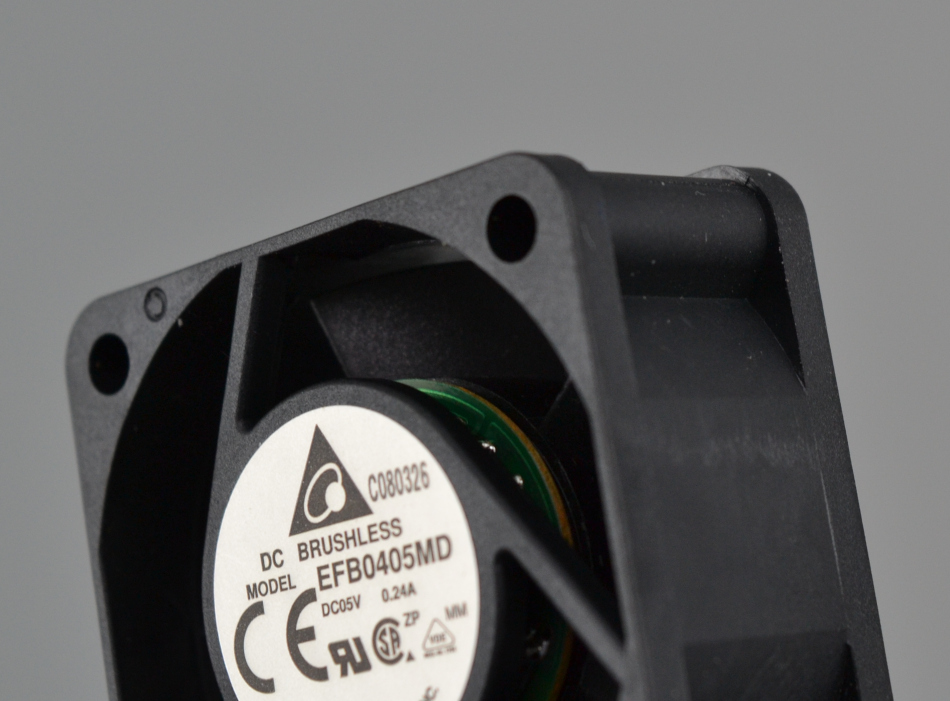

Корпус и лопасти этой модели изготовлены из чёрного пластика 94V-0. Крепление вентилятора осуществляется через четыре отверстия диаметром 3,5 мм, которые расположены по углам корпуса (см. чертёж).

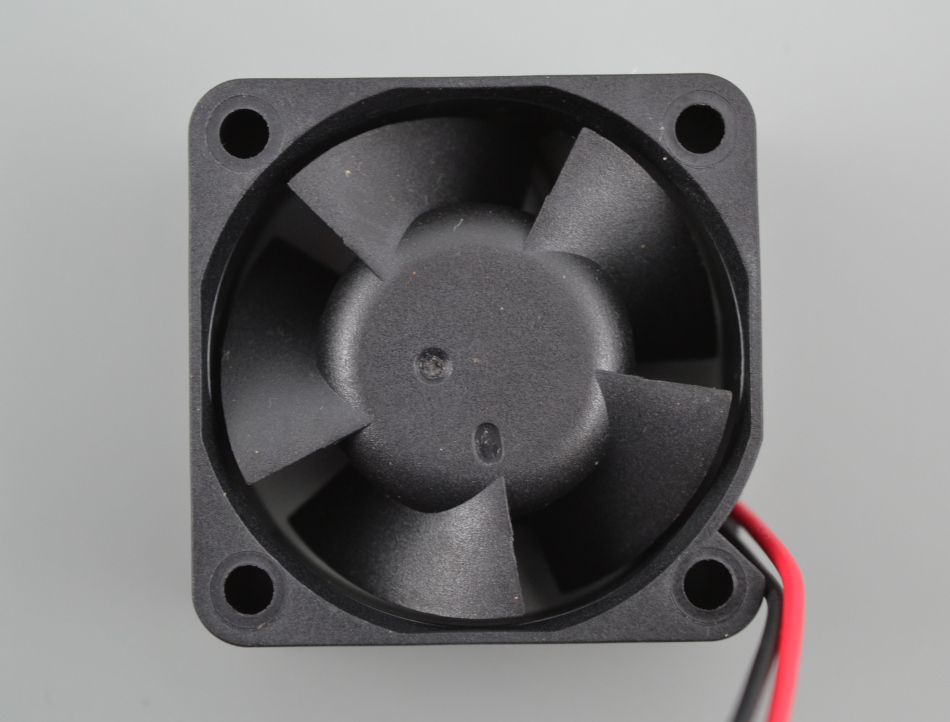

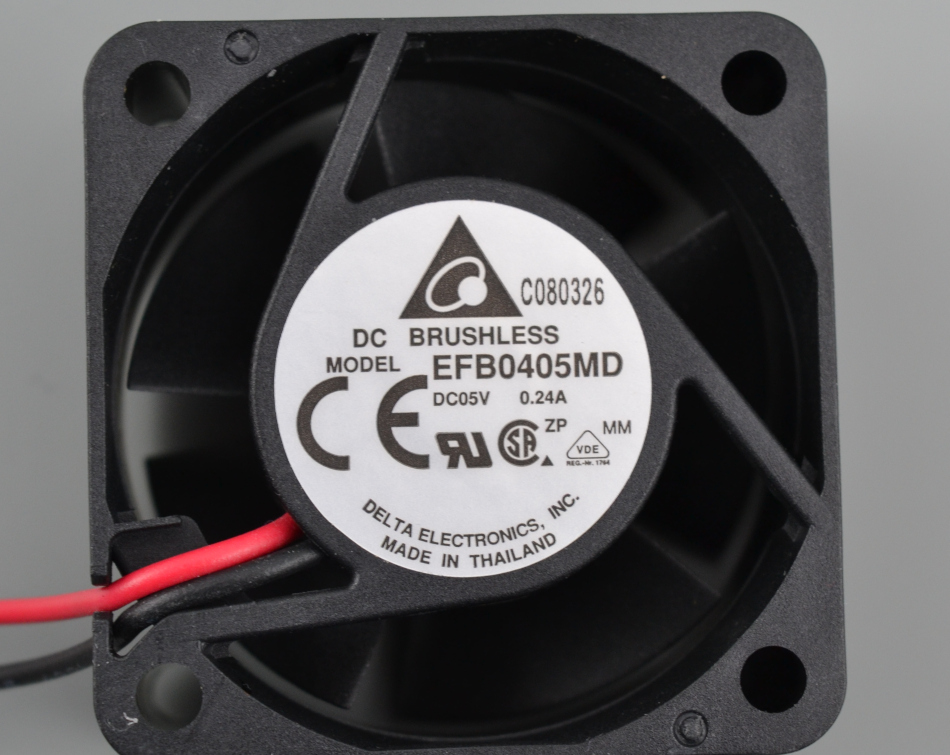

Лопасти вращаются по часовой стрелке, а воздушный поток направлен навстречу, если смотреть на вентилятор со стороны этикетки. Направления вращения лопастей и воздушного потока обозначены стрелками на корпусе изделия. В качестве опор ротора используются подшипники качения.

Расчётный срок службы составляет 70 000 часов при температуре 40°C и относительной влажности воздуха 15-65%.

Защита двигателя

  • Защита от подачи напряжения питания неверной полярности (англ.: Polarity Protection).
  • Защита от блокировки ротора (англ.: Locked Rotor Protection): в ситуации, когда ротор включённого вентилятора блокируется внешним усилием, импеданс обмотки предотвращает возгорание двигателя в течение 96 часов при номинальном напряжении питания.

Для справки

Символы в конце артикула вентиляторов Delta Electronics расшифровываются следующим образом:

  • «-R00», три провода – датчик вращения ротора (детектор ошибки).
  • «-F00», три провода – генератор частоты (датчик скорости или тахометр) (анг.: Speed Sensor или Tach).
  • «-SP00», четыре провода – управление скоростью вращения двигателя при помощи ШИМ-сигнала (англ.: PWM Control) и датчик скорости или тахометр (анг.: Speed Sensor или Tach).
Производитель

Англ.: Manufacturer.

Delta Electronics
Серия

Англ.: Series.

EFB
Тип вентилятора
Fan Type
Tubeaxial
Размер/габарит

Англ. Size / Dimension

Square - 40mm L x 40mm H
Ширина
Width
20.00mm
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

5VDC
Рабочее напряжение

Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.

4.5 ~ 5.5VDC
Ток номинальный

Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.

0.150A
Мощность

Power (Watts)

750mW
Воздушный поток

Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени.

Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.

7.2 CFM (0.204m³/min)
Статическое давление

Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.

0.218 in H2O (54.3 Pa)
Тип подшипников

Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:

  • Ball – подшипники качения;
  • Sleeve – подшипники скольжения;
  • Hydrodynamic – гидродинамические подшипники скольжения;
  • Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла;
  • Superflo – подшипники скольжения с механизмом постоянной смазки.
Ball
Выводы

Тип заделки контактов для подключения (англ. Termination).

  • Wire Lead – проволочные выводы;
  • PC Pin – контактные штырьки для монтажа на плату через отверстия;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • QC (Quick Connection) – быстроразъёмное соединение;
  • Wire Wrap – соединение накруткой;
  • IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.
2 Wire Leads
Скорость вращения

RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).

6300 RPM
Шум
Noise
24 dB(A)
Защита двигателя

Защита двигателя (англ. Motor Protection):

  • Автоперезапуск (англ. Auto Restart) – в ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя; вентилятор автоматически перезапустится, когда ротор будет разблокирован.
  • Защита от неверной полярности питания (англ. Polarity Protection) – если перепутать полярность при подключении питания, двигатель вентилятора не выйдет из строя.
  • Защита от блокировки ротора (англ. Locked Rotor Protection) – в случае блокировки ротора двигателя при включённом питании сопротивление обмотки защищает вентилятор от перегрева и возгорания в течении определённого времени.
  • Защита полного сопротивления (англ. Impedance Protection) – это защита двигателя вентилятора от выхода из строя, которая активируется, когда ротор работающего при номинальном напряжении двигателя по какой-либо причине блокируется без отключения питания. При этом повышается импеданс (полное сопротивление по переменному току) обмоток двигателя для предотвращения увеличения тока и перегрева двигателя.
Защита от неверной полярности и блокировки ротора
Особенность

Features

Locked Rotor Protection
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-10 ~ 70°C
Ресурс

Русурс или срок службы (англ. Durability) изделия при определённых условиях:

  • Operating Life – ресурс, срок службы;
  • Mechanical Life – конструктивный рабочий ресурс;
  • Electrical Life – рабочий ресурс электрической части изделия.
70 000 часов при +40 °C
