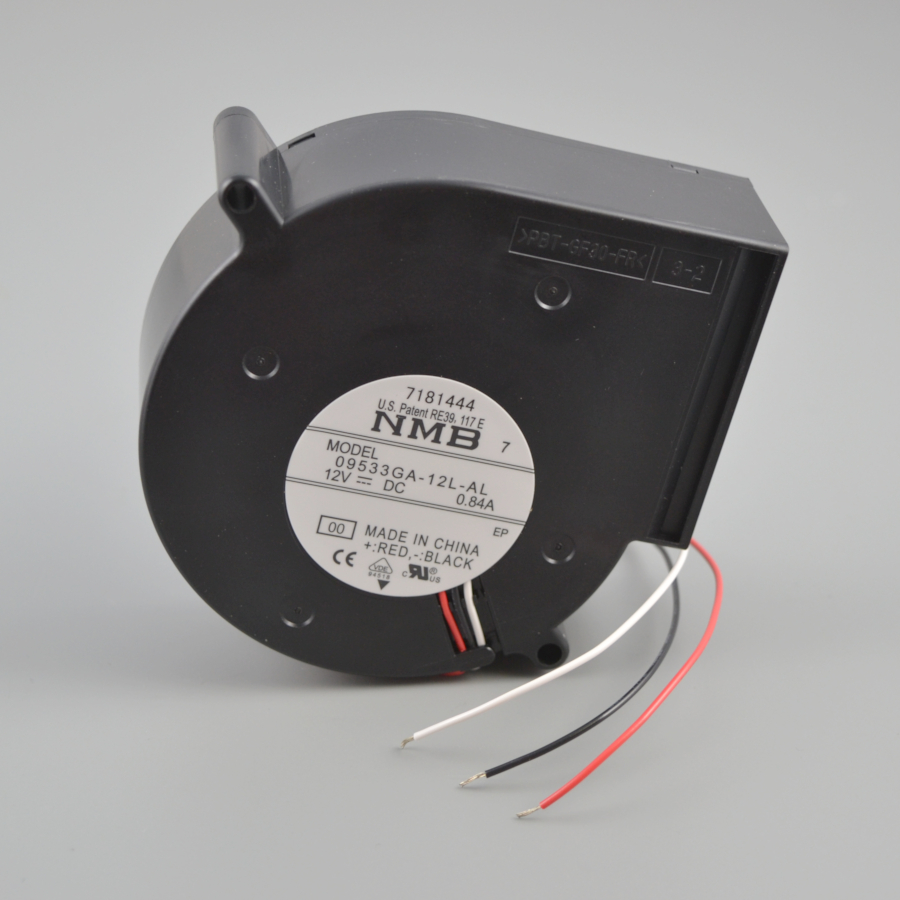

09533GA-12L-AL-00 (BG0903-B043-00L-00) нагнетатель воздуха, 12VDC
- Описание
Нагнетатель воздуха DC, номинальное напряжение питания: 12 В, потребляемый ток: 0,64 А, мощность: 7,68 Вт, скорость вращения: 3200 об./мин., воздушный поток: 0,7 м³/мин., габаритные размеры: 97х93,5х33 мм, подшипники: Ball, выводы: 3 провода (датчик блокировки ротора), защита двигателя от неверной полярности, автоперезапуск.
- Производитель
- NMB Technologies
- Раздел каталога
- Вентиляторы DC
- Артикул
- 09533GA-12L-AL-00 (BG0903-B043-00L-00)
- Вес
- 0.2100 кг
- Документация
- NMB Technologies 09533GA-12L-AL-00: спецификация (L-датчик блокировки ротора)
- Расшифровка артикула
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

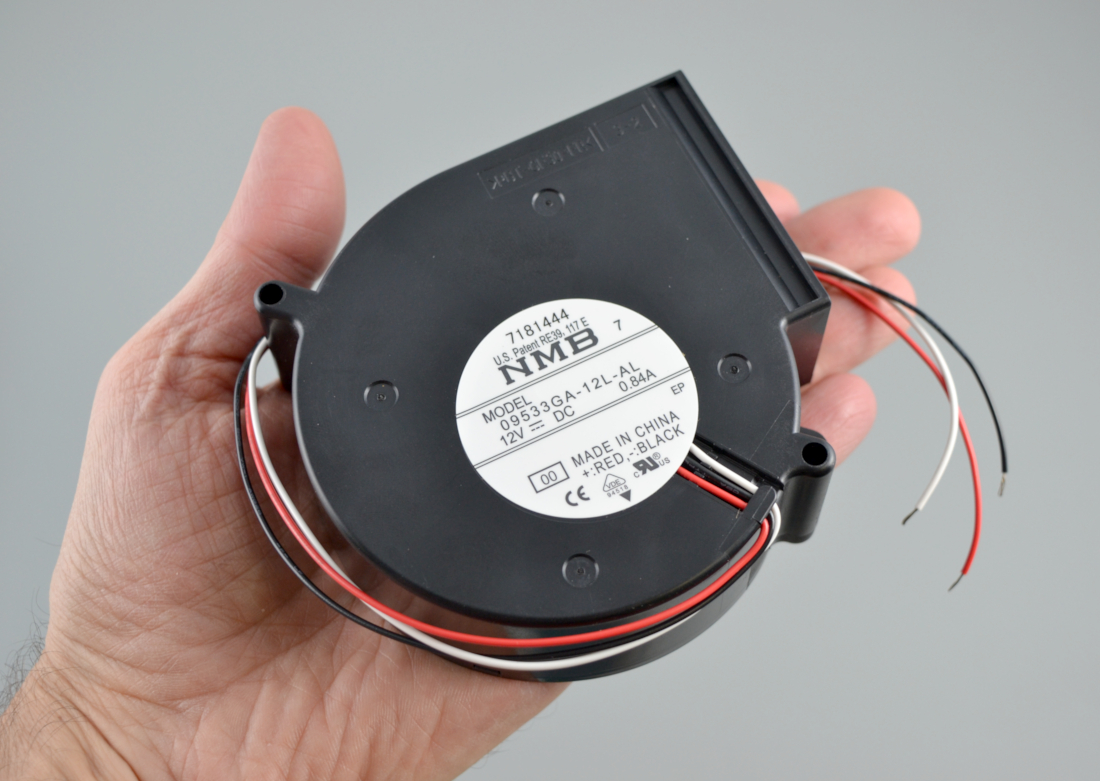

Нагнетатель 97х93,5х33 мм 12VDC
Двигатель вентилятора питается от источника постоянного тока 12 В, рабочее напряжение лежит в диапазоне от 6 до 13,8 В. Номинальный потребляемый ток составляет 0,64 А, мощность – 7,68 Вт.

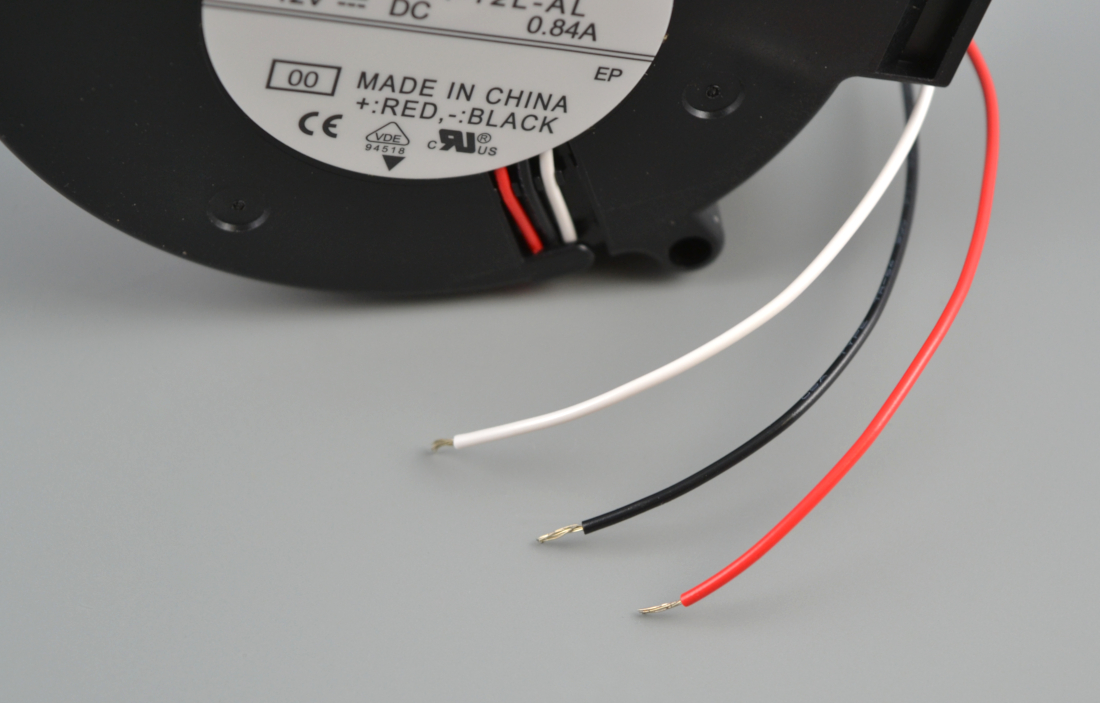

Выводы: три провода UL1007, AWG26 длиной 300 мм. Концы проводов зачищены и облужены под пайку.
- красный – питание «+»;
- чёрный – питание «-»;
- белый – датчик блокировки ротора (Locked Rotor Sensor).

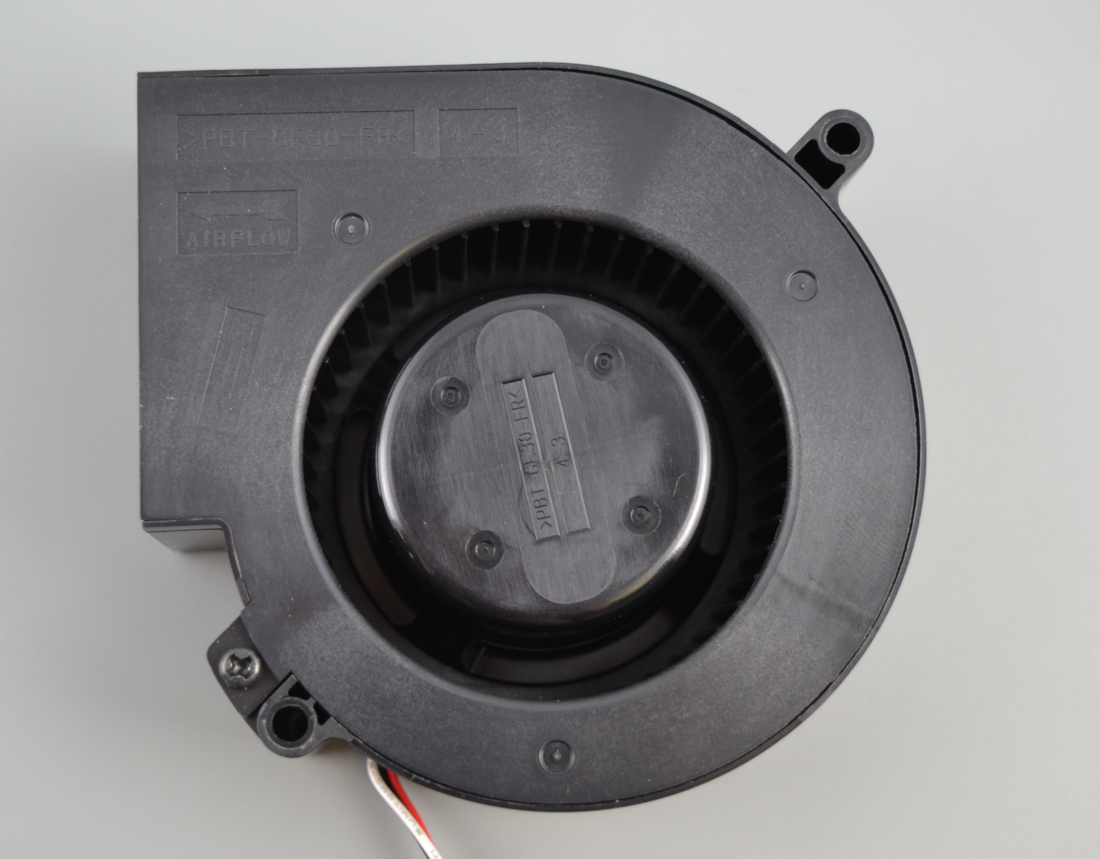

Корпус и лопасти этой модели изготовлены из негорючего чёрного пластика PBT-GF30-FR (соответствует UL94V-0). Крепление нагнетателя осуществляется через 2 отверстия диаметром 4,5 мм (см. чертёж).

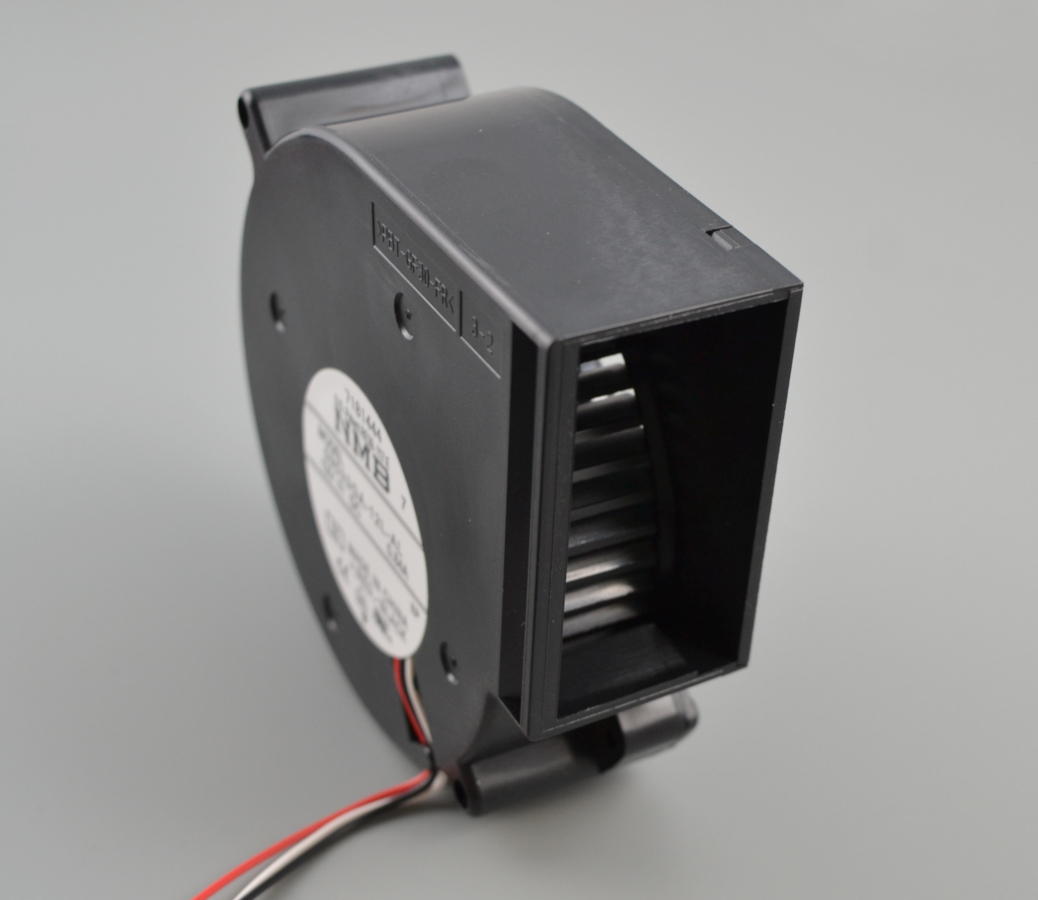

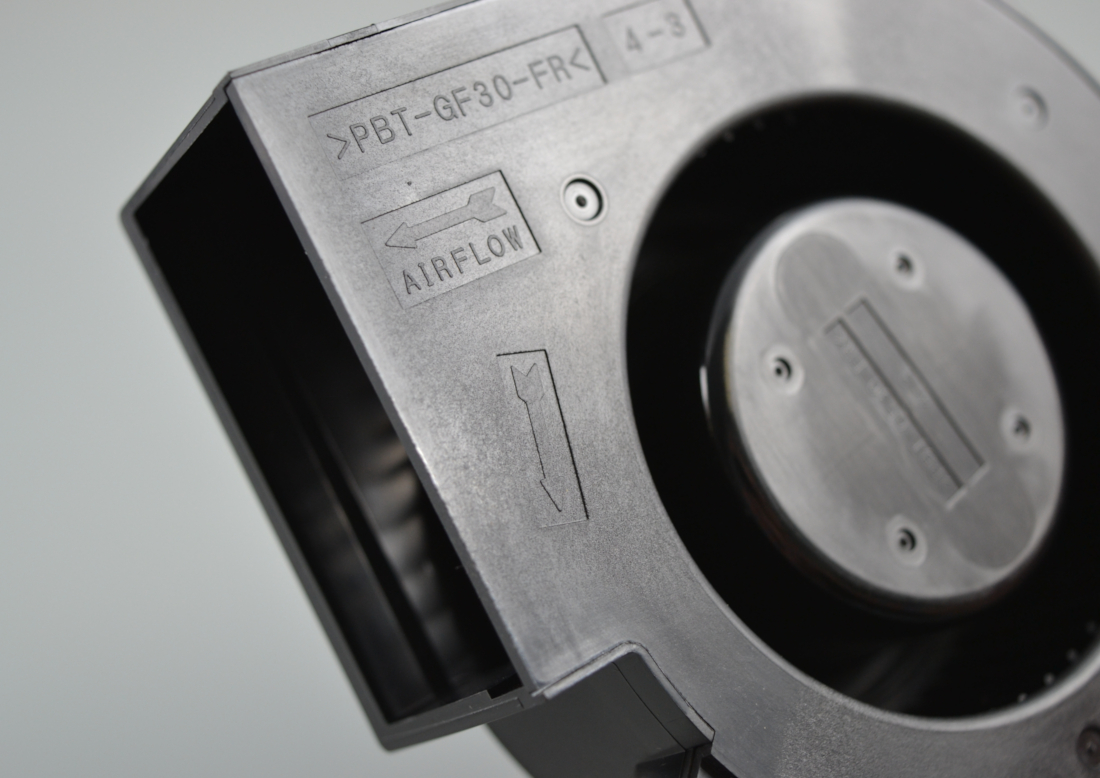

Размер сопла (ШхВ): 27х53 мм. Воздушный поток, создаваемый нагнетателем при нулевом статическом давлении, составляет 0,7 м³/мин. Статическое давление при нулевом воздушном потоке – 225 Па. Ротор двигателя вращается со скоростью 3200 оборотов в минуту. Крыльчатка вращается по часовой стрелке, если смотреть на изделие со стороны этикетки. Направления вращения и воздушного потока на корпусе обозначены стрелками. В качестве опор используются подшипники качения.
Рабочая температура лежит в диапазоне от -10°C до +60°C. Данная модель предназначена для эксплуатации в окружающей среде, исключающей образование конденсата.
Ожидаемый срок службы составляет 100 000 часов при номинальном напряжении и температуре окружающей среды +25°C.
Защита двигателя
- Автоперезапуск (англ.: Auto Restart) В ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя. Вентилятор автоматически перезапустится, когда ротор будет разблокирован.
- Защита от неверной полярности питания (англ.: Polarity Protection).

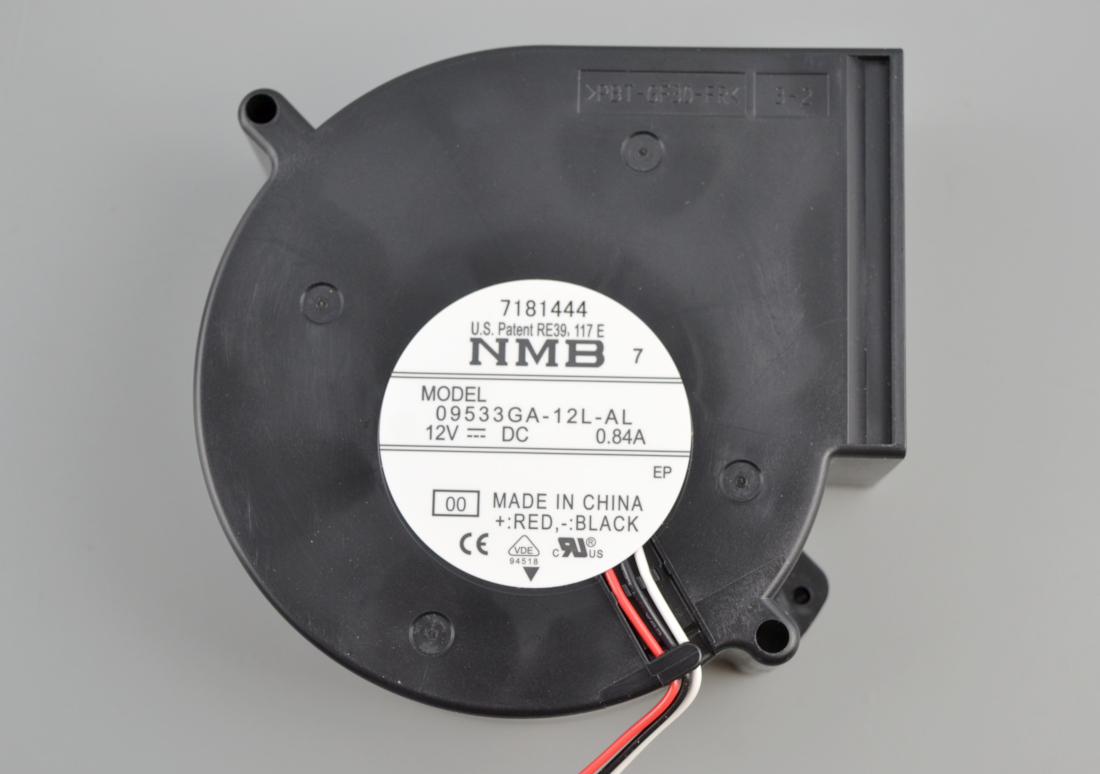

Смена маркировки
До 2014 года данная модель выпускалась под артикулом BG0903-B043-00L-00.
Другие наименования
- 09533GA-12L-AL-00
- 09533GA-12L-AL
- 09533GA12LAL00
- BG0903-B043-00L-00
- BG0903B04300L00
|
Производитель
Англ.: Manufacturer. |
NMB Technologies |
|
Серия
Англ.: Series. |
BG |
|
Тип вентилятора
Fan Type
|
Blower |
|
Размер/габарит
Англ. Size / Dimension |
Rectangular/Rounded - 97mm L x 93.5mm H |
|
Ширина
Width
|
33.00mm |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
12VDC |
|
Мощность
Power (Watts) |
7.68W |
|
Воздушный поток
Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832. |
24.7 CFM (0.699m³/min) |
|
Статическое давление
Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора. |
0.903 in H2O (225.0 Pa) |
|
Тип подшипников
Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:
|
Ball |
|
Выводы
Тип заделки контактов для подключения (англ. Termination).
|
3 Wire Leads |
|
Скорость вращения
RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.). |
3200 RPM |
|
Шум
Noise
|
51.5 dB |
|
Особенность
Features |
Locked Rotor Sensor |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-10 ~ 60°C |
|
Ресурс
Русурс или срок службы (англ. Durability) изделия при определённых условиях:
|
100 000 часов при +25 °C |
