Delta Electronics AFB0612DH-TP11 Аксиальный вентилятор 12 В, 60х60х25,4 мм, 4 провода

Описание: Аксиальный вентилятор DC, номинальное напряжение питания: 12 В, мощность: 10,1 Вт, скорость воздушного потока: 1,43 м³/мин., размер: 60х60х25,4 мм, подшипники: Ball, выводы: 4 провода (питание, PWM Control; Speed Sensor (тахометр)), защита двигателя при блокировке ротора и от неверной полярности.
Производитель: Delta Electronics
Раздел каталога: Вентиляторы DC
Артикул: AFB0612DH-TP11
Документация: Delta Electronics AFB0612DH-TP11 (спецификация); Вентиляторы DC Delta Electronics: расшифровка артикула

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Вентилятор 12VDC 60х60х25,4

Двигатель вентилятора AFB0612DH-TP11 питается от источника постоянного тока 12 В, рабочее напряжение лежит в диапазоне от 10,8 до 13,2 В. Номинальная потребляемая мощность составляет 10,08 Вт, максимальная – 13,2 Вт. Ротор двигателя вращается со скоростью 9000 оборотов в минуту. Он обеспечивает воздушный поток 1,41 м³/мин. и статическое давление 230,7 Па.

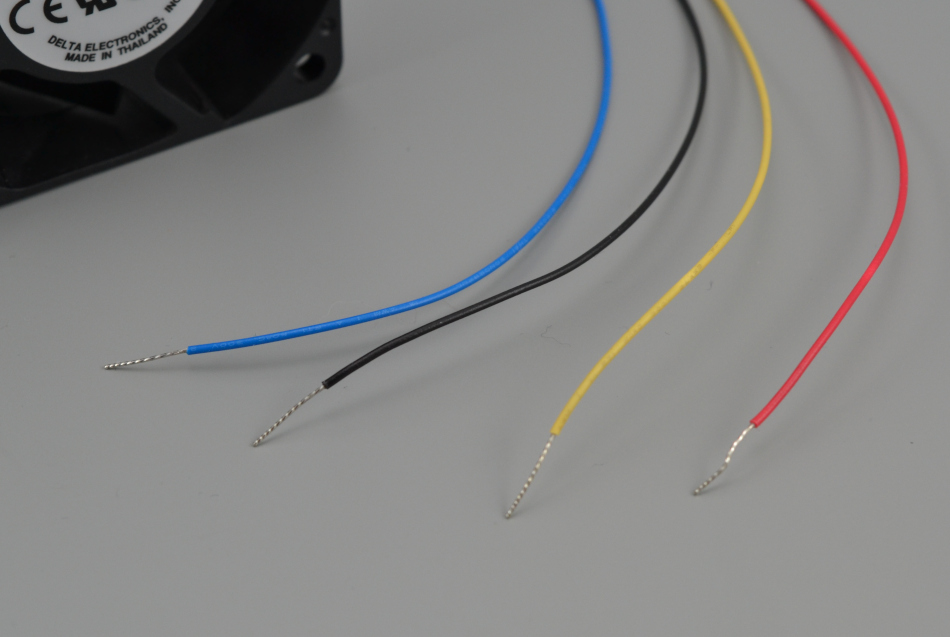

Выводы: четыре провода UL1061, AWG26 длиной 333 мм. Концы проводов (10 мм) зачищены и облужены под пайку.

красный – питание «+»;
чёрный – питание «-»;
синий – датчик скорости (тахометр);
жёлтый – управление скоростью вращения двигателя при помощи ШИМ-сигнала.

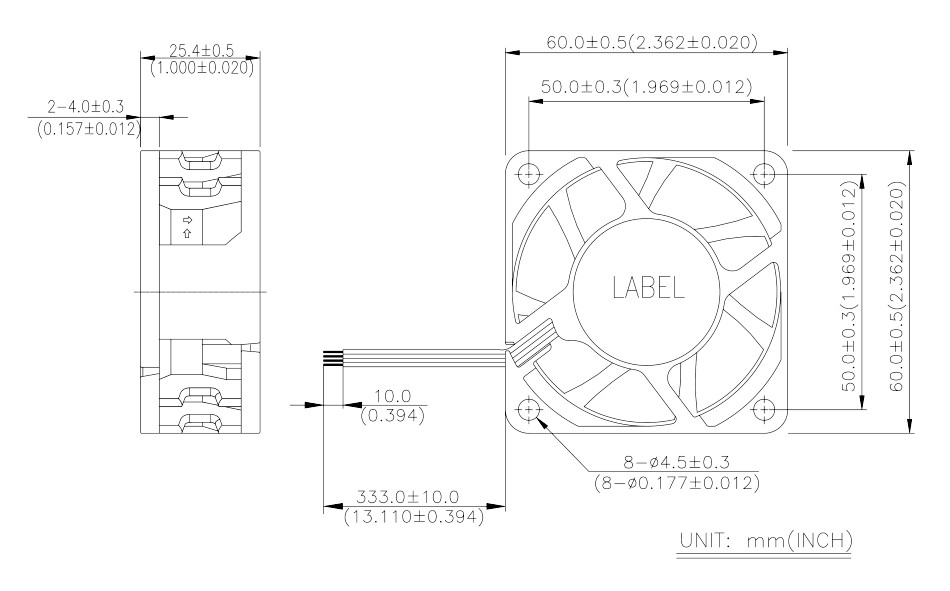

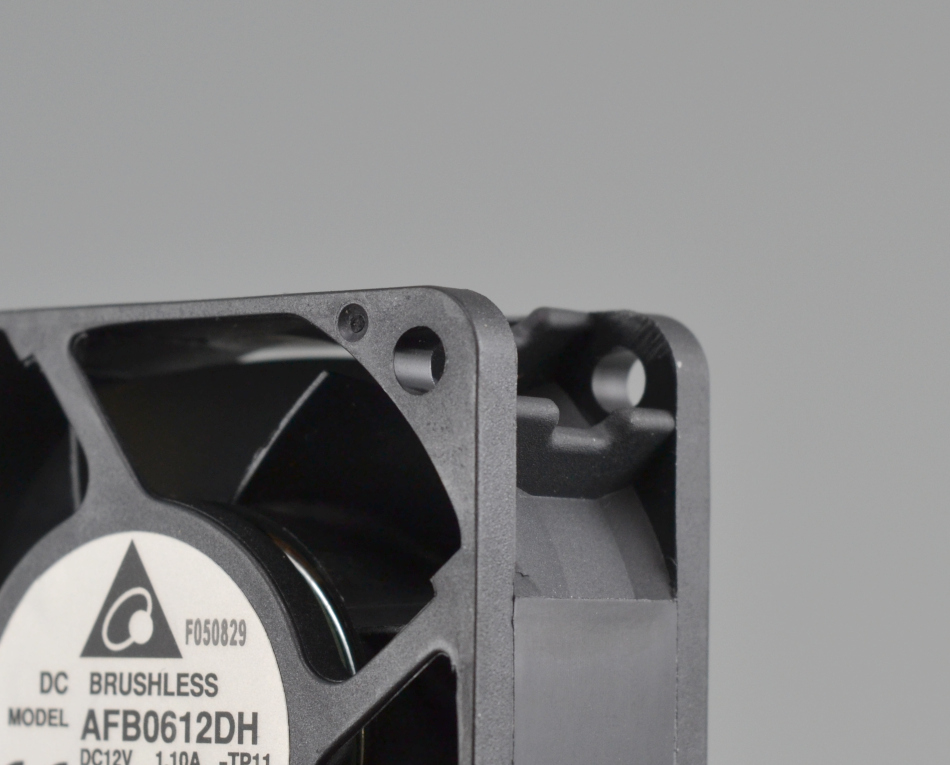

Корпус и лопасти этой модели изготовлены из чёрного пластика 94V-0. Крепление вентилятора осуществляется через восемь отверстий диаметром 4,5 мм, которые расположены по углам корпуса (см. чертёж).

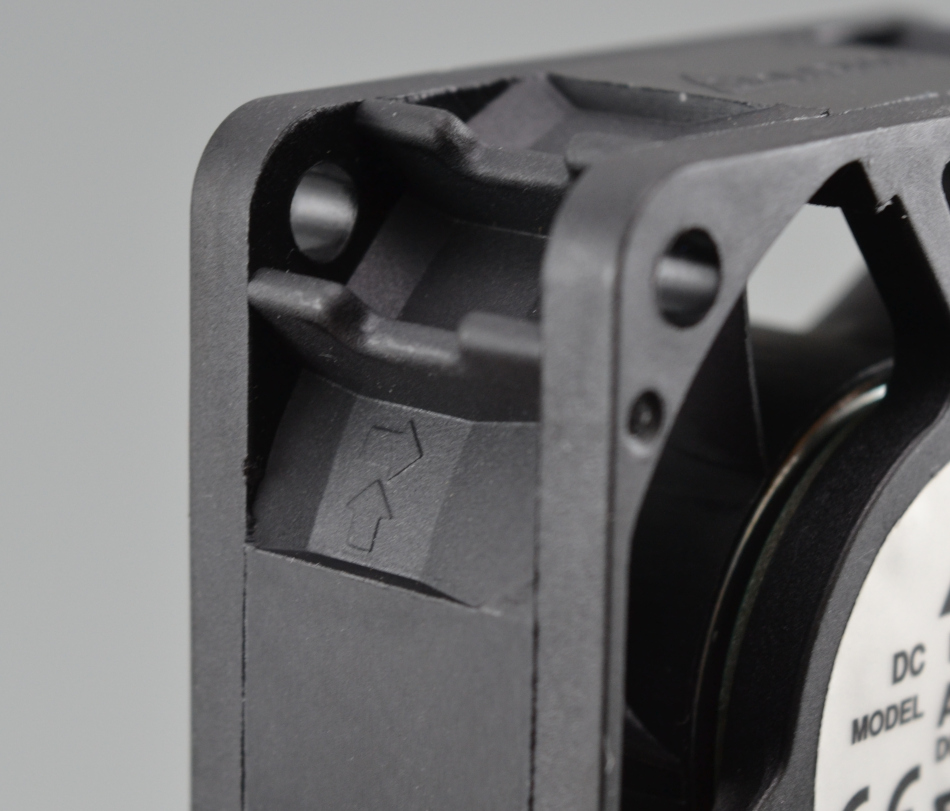

Лопасти вращаются по часовой стрелке, воздушный поток направлен навстречу, если смотреть на вентилятор со стороны этикетки. Направления вращения и воздушного потока обозначены стрелками на корпусе изделия. В качестве опор ротора используются подшипники качения.

Данная модель может работать при температуре от -10 до +70 °C и и относительной влажности воздуха от 5 до 90%. Предполагаемый срок службы составляет 70 000 часов при температуре +40 °C и относительной влажности воздуха 15-65%.

Защита двигателя

Защита от блокировки ротора (англ.: Locked Rotor Protection): в ситуации, когда ротор включённого вентилятора блокируется внешним усилием, импеданс обмотки предотвращает возгорание двигателя в течение 96 часов при номинальном напряжении питания.
Защита от случайной подачи напряжения питания неверной полярности (англ.: Polarity Protection).

Для справки

Символы в конце артикула вентиляторов Delta Electronics расшифровываются следующим образом:

«-R00», три провода – датчик вращения ротора (детектор ошибки).
«-F00», три провода – генератор частоты (датчик скорости или тахометр) (анг.: Speed Sensor или Tach).
«-SP00», четыре провода – управление скоростью вращения двигателя при помощи ШИМ-сигнала (англ.: PWM Control) и датчик скорости или тахометр (анг.: Speed Sensor или Tach).

Производитель Англ.: Manufacturer.	Delta Electronics
Серия Англ.: Series.	AFB
Тип вентилятора Fan Type	Tubeaxial
Размер/габарит Англ. Size / Dimension	Square - 60mm L x 60mm H
Ширина Width	25.40mm
Напряжение номинальное Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.	12VDC
Рабочее напряжение Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.	10.8 ~ 13.2VDC
Ток номинальный Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.	0.840A
Мощность Power (Watts)	10.1W
Воздушный поток Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.	50.4 CFM (1.43m³/min)
Статическое давление Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.	0.926 in H2O (230.7 Pa)
Тип подшипников Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА: Ball – подшипники качения; Sleeve – подшипники скольжения; Hydrodynamic – гидродинамические подшипники скольжения; Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла; Superflo – подшипники скольжения с механизмом постоянной смазки.	Ball
Выводы Тип заделки контактов для подключения (англ. Termination). Wire Lead – проволочные выводы; PC Pin – контактные штырьки для монтажа на плату через отверстия; Solder Cup – трубчатый вывод под пайку провода; Crimp – обжимной контакт; Screw Termination – винтовой зажим; Clamp Connection – клеммное соединение; QC (Quick Connection) – быстроразъёмное соединение; Wire Wrap – соединение накруткой; IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.	4 Wire Leads
Скорость вращения RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).	9000 RPM
Шум Noise	55 dB(A)
Особенность Features	PWM Control, Speed Sensor (Tach)
Рабочая температура Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения: T_A – температура окружающей среды (англ. Ambient Temperature) T_C - температура корпуса (англ. Case Temperature) T_j - температура p-n-перехода (англ. Junction Temperature) T_STG - температура хранения (англ. Storage Temperature) Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F]	-10 ~ 70°C
Ресурс Русурс или срок службы (англ. Durability) изделия при определённых условиях: Operating Life – ресурс, срок службы; Mechanical Life – конструктивный рабочий ресурс; Electrical Life – рабочий ресурс электрической части изделия.	70 000 часов при +40 °C
