MF60152V1-1000U-A99 Аксиальный вентилятор MagLev 24VDC, 60х60х15 мм
- Описание
Аксиальный вентилятор, номинальное напряжение питания: 24VDC, мощность: 1,8 Вт, скорость воздушного потока: 0,748 м³/мин., статическое давление: 44,8 Па, размер: 60х60х15 мм, подшипники: Vapo-Bearing, выводы: 2 провода, защита двигателя: Auto Restart, Polarity Protection.
- Производитель
- Sunon
- Раздел каталога
- Вентиляторы DC
- Артикул
- MF60152V1-1000U-A99
- Вес
- 0.0355 кг
- Документация
- Вентилятор Sunon MagLev MF60152V1-1000U-A99 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

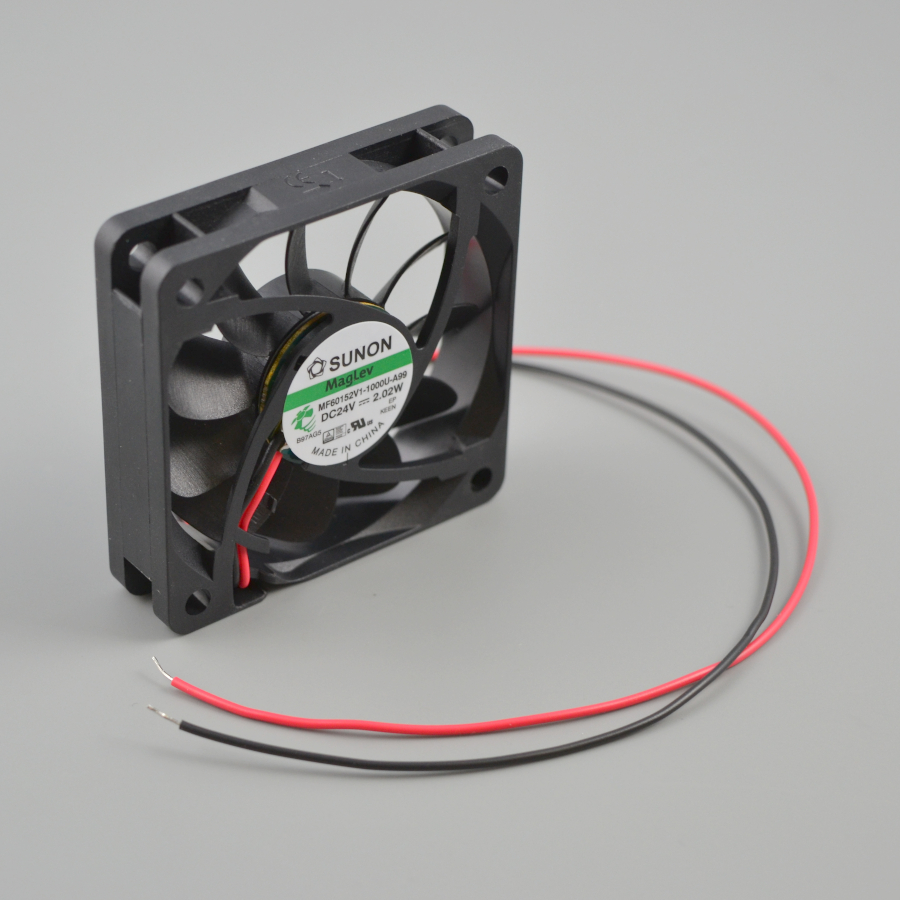

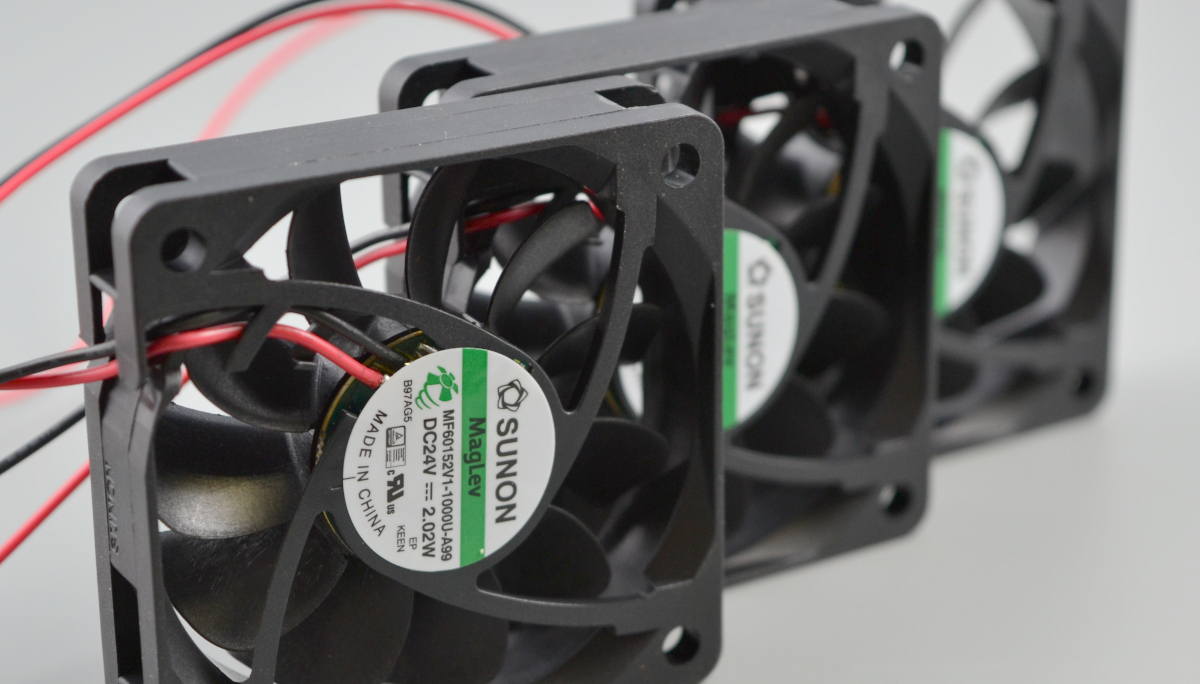

Вентилятор Sunon MagLev
Вентилятор Sunon MF60152V1-1000U-A99 серии MagLev обеспечивает достаточно высокую скорость воздушного потока (0.748 м³/мин.) и статическое давление (44,8 Pa) при низком энергопотреблении.
Двигатель питается от источника постоянного тока 24 В, рабочее напряжение лежит в диапазоне от 8 до 27,6 В. Номинальная потребляемая мощность составляет 1,8 Вт, а максимальная – 2,09 Вт.

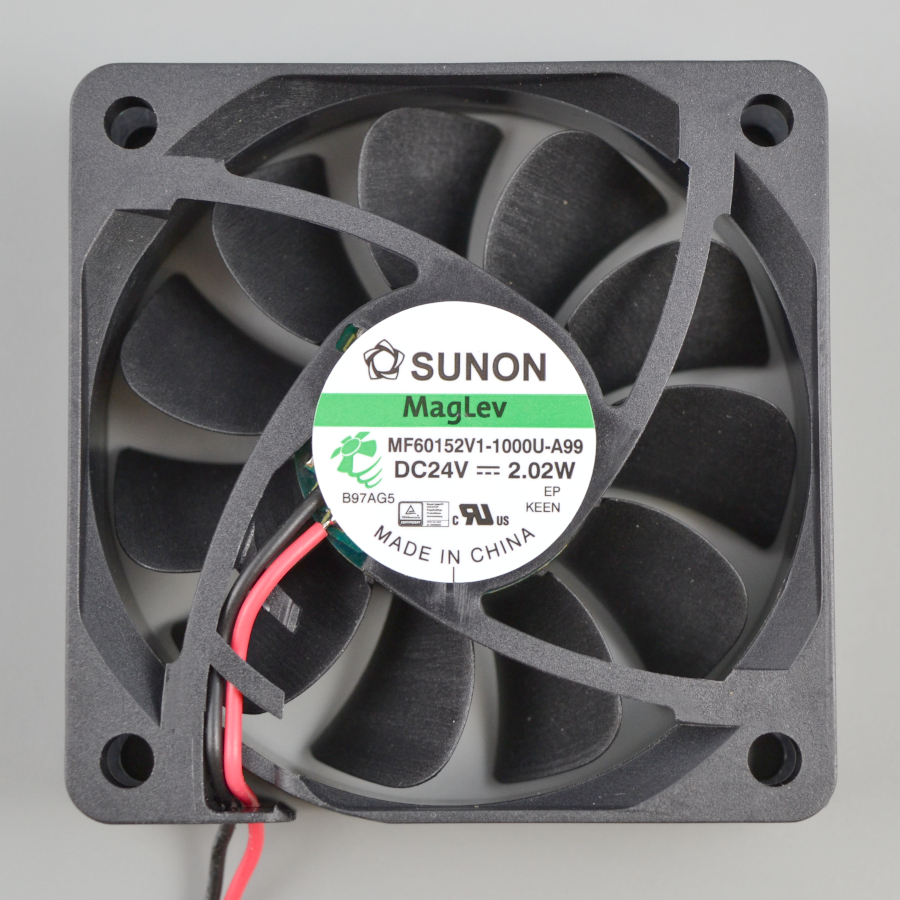

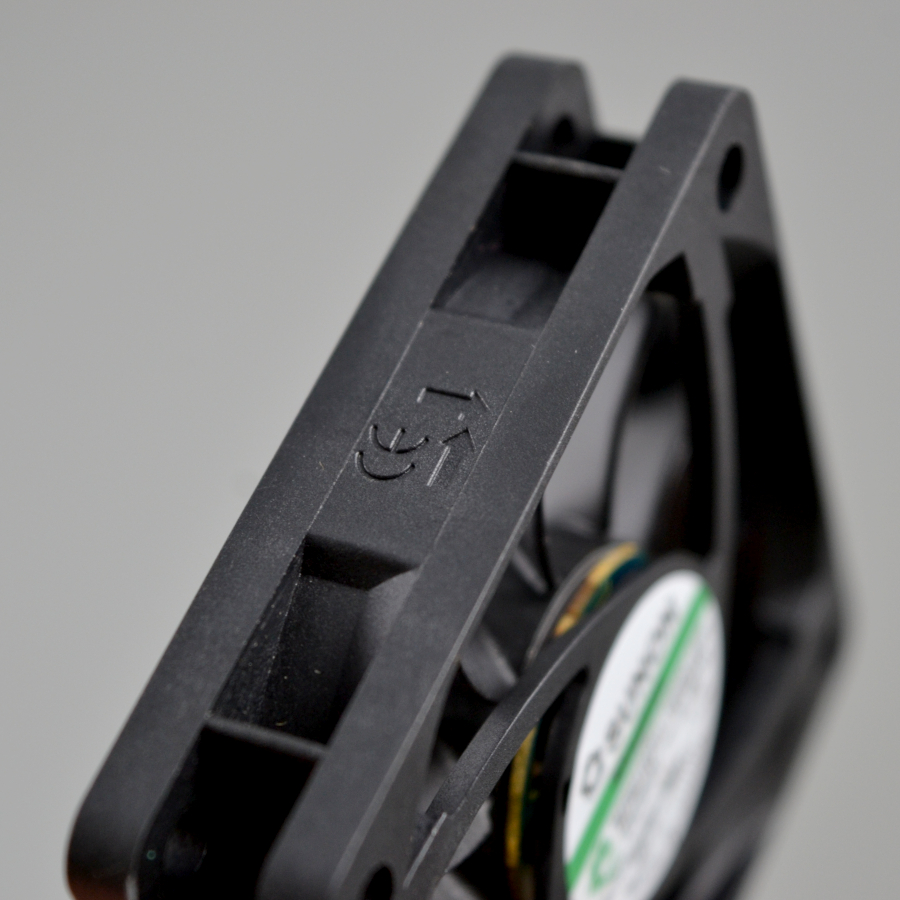

Лопасти вращаются со скоростью 4700 оборотов в минуту по часовой стрелке, а воздушный поток направлен навстречу, если смотреть на изделие со стороны этикетки. Направления вращения и воздушного потока на корпусе обозначены стрелками. В качестве опор ротора в изделиях серии MagLev используются подшипники Vapo-Bearing с магнитной подвеской. Они отличаются низким уровнем шума и высокой надёжностью. Аккустический шум при работе составляет 34,2 дБ. Предполагаемый срок службы изделия – 70 000 часов при температуре +40 °C и относительной влажности 65%.

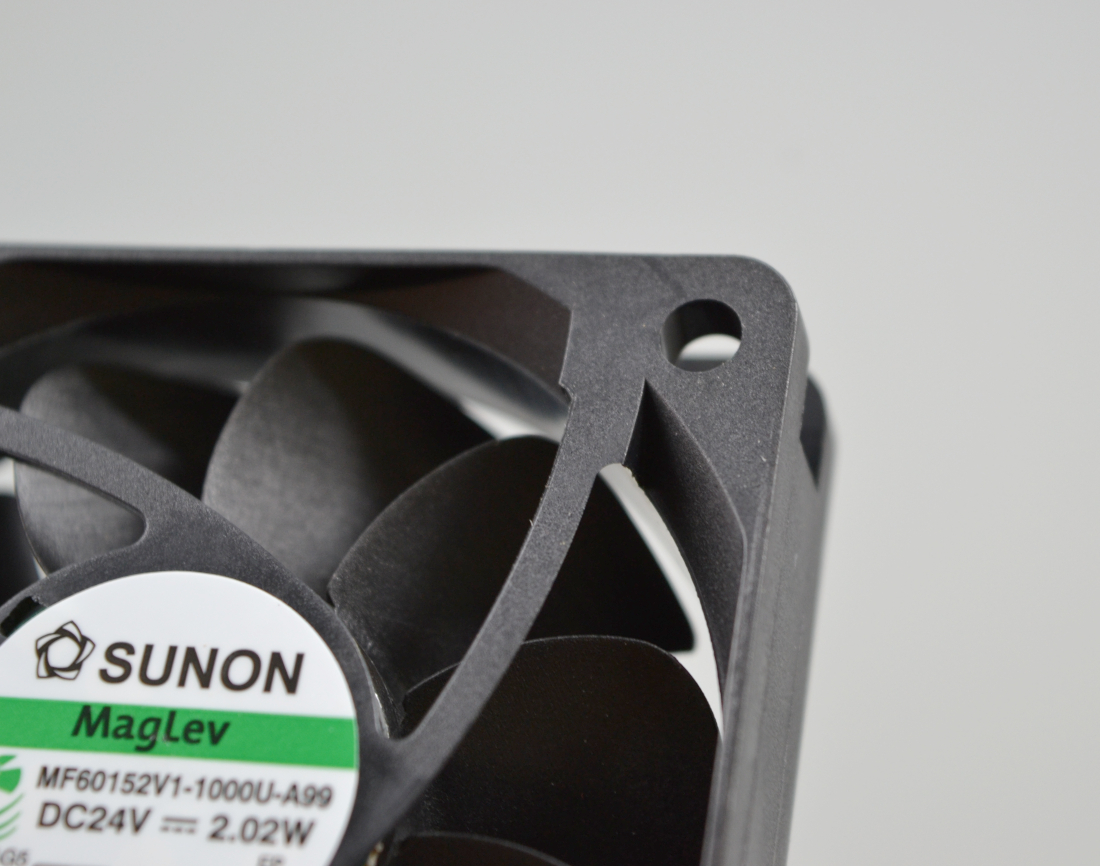

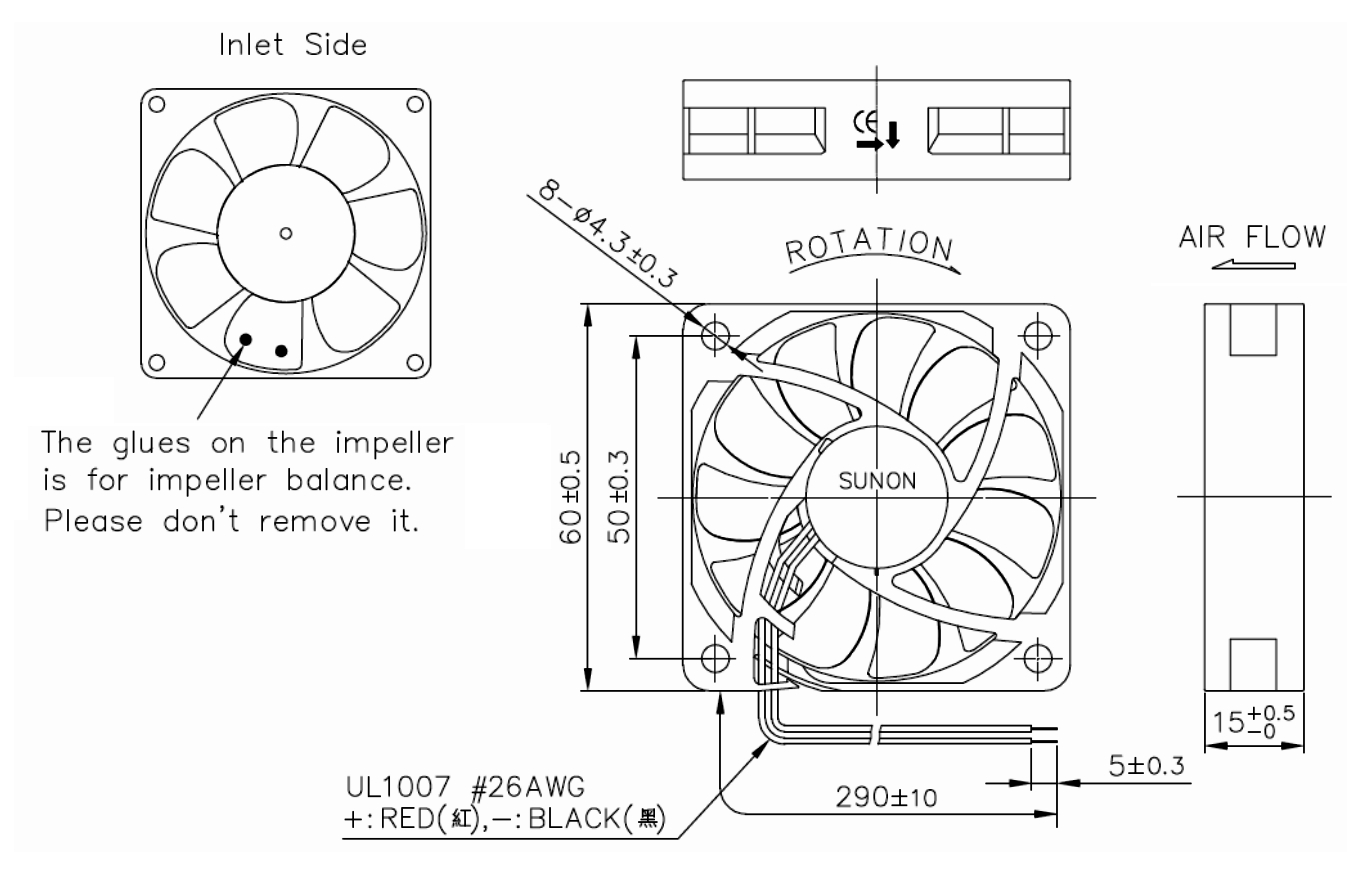

Корпус и лопасти изготовлены из негорючего чёрного пластика (UL94V-0). Крепление вентилятора осуществляется через 8 отверстий диаметром 4,3 мм, которые расположены по углам корпуса (см. чертёж). Данная модель может устанавливаться в любой пространственной ориентации.
Температура хранения лежит в интервале от -40 до +70 °С, а рабочая – от -10 до +70 °С.

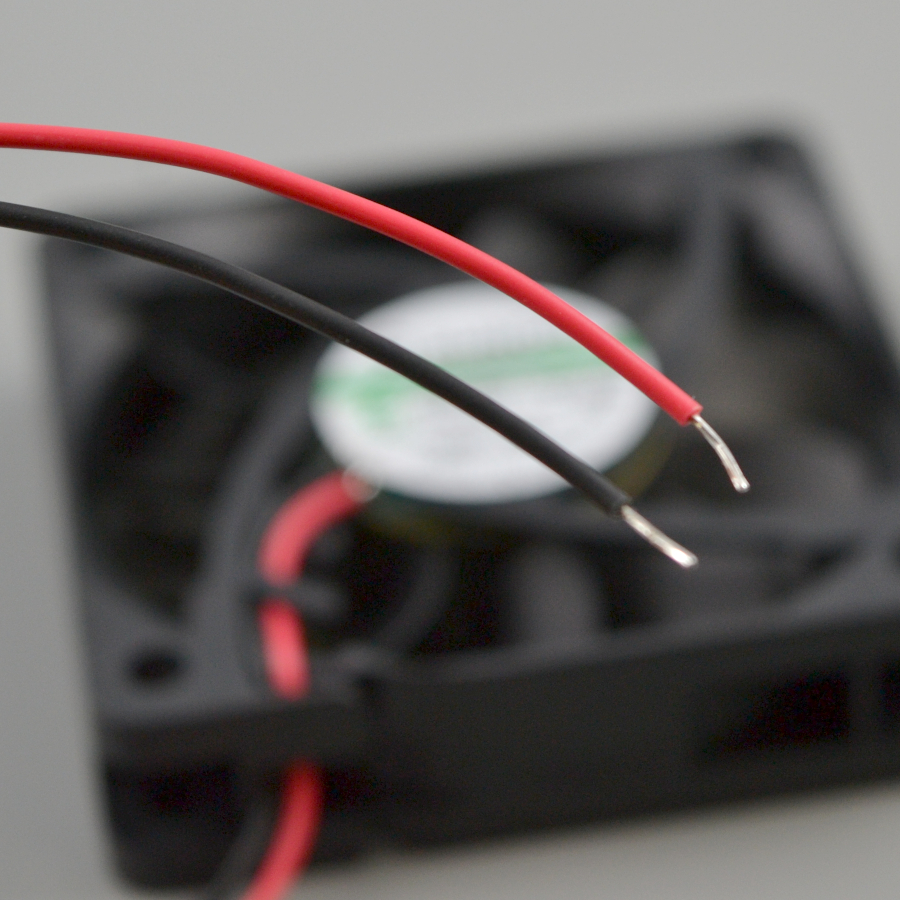

Выводы: два провода UL1007, AWG26 длиной 290 мм. Концы проводов длиной 5 мм зачищены и облужены под пайку.
- красный – питание «+»;
- чёрный – питание «-».
Защита двигателя
- Автоматический перезапуск (англ. Auto Restart). В ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания. Двигатель автоматически перезапустится, когда ротор будет разблокирован.
- Защита от подачи напряжения питания неверной полярности (англ. Reverse polarity protection). Вентилятор не выйдет из строя, если положительный и отрицательный провода подключить в обратном порядке.
|
Производитель
Англ.: Manufacturer. |
Sunon |
|
Серия
Англ.: Series. |
MagLev® MF |
|
Тип вентилятора
Fan Type
|
Tubeaxial |
|
Размер/габарит
Англ. Size / Dimension |
Square - 60mm L x 60mm H |
|
Ширина
Width
|
15.00mm |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
24VDC |
|
Рабочее напряжение
Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции. |
8 ~ 27.6VDC |
|
Ток номинальный
Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики. |
75mA |
|
Мощность
Power (Watts) |
1.8W |
|
Воздушный поток
Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832. |
26.4 CFM (0.748m³/min) |
|
Статическое давление
Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора. |
0.180 in H2O (44.8 Pa) |
|
Тип подшипников
Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:
|
Vapo-Bearing™ |
|
Выводы
Тип заделки контактов для подключения (англ. Termination).
|
2 Wire Leads |
|
Скорость вращения
RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.). |
4700 RPM |
|
Шум
Noise
|
34.2 dB(A) |
|
Особенность
Features |
Auto Restart |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-10 ~ 70°C |
