Mechatronics E1225E12B2-FSR-WS Аксиальный вентилятор DC, 12 В, 120х120х25 мм, 3 провода

Описание: Аксиальный вентилятор DC, номинальное напряжение питания: 12 В, скорость воздушного потока: 2,63 м³/мин., размер: 120х120х25 мм, подшипники: Ball, выводы: 3 провода, датчик блокировки ротора, защита от тепловой перегрузки.
Производитель: Mechatronics
Раздел каталога: Вентиляторы DC
Артикул: E1225E12B2-FSR-WS
Вес: 0.198 кг
Документация: Аксиальные вентиляторы Mechatronics серии E1225; Расшифровка артикула; Цветовая маркировка выводов

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Вентилятор 120х120х25 12VDC

Двигатель вентилятора E1225E12B2-FSR-WS питается от источника постоянного тока 12 В, Ротор двигателя вращается со скоростью 3000 оборотов в минуту. Он обеспечивает воздушный поток 2,63 м³/мин. и статическое давление 69,7 Па.

Корпус и лопасти этой модели изготовлены из пластика 94V-0. Размеры корпуса (ВхДхТ): 120х120х25 мм. Крепление вентилятора осуществляется через 8 отверстий диаметром 4,5 мм, расположенных по углам корпуса (см. чертёж).

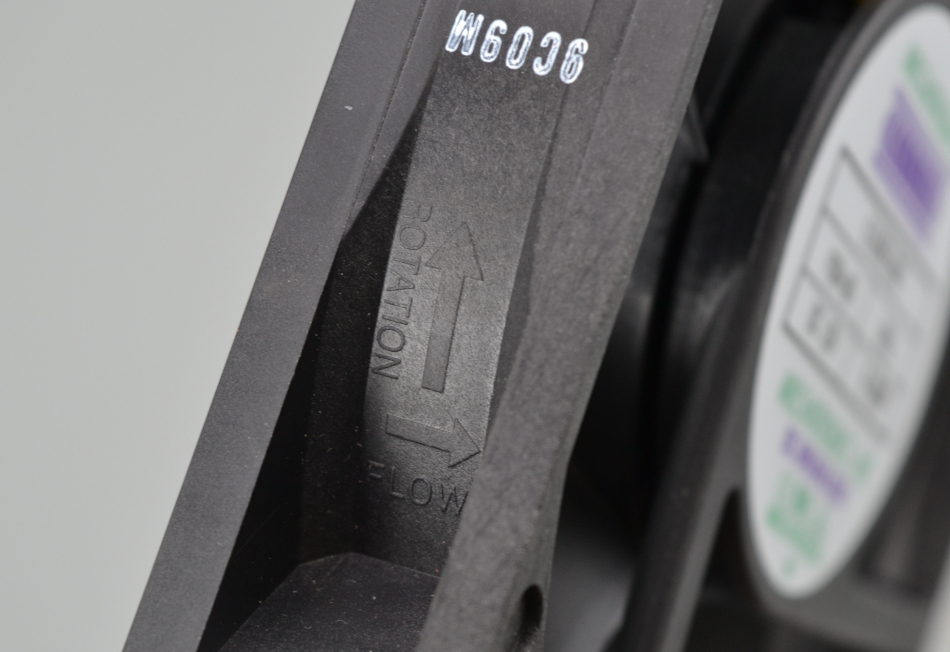

Вентилятор вращается по часовой стрелке, если смотреть на лопасти со стороны этикетки, воздушный поток направлен навстречу. Направление воздушного потока и вращения лопастей на корпусе обозначено стрелками. Вентилятор может устанавливаться в любой пространственной ориентации.

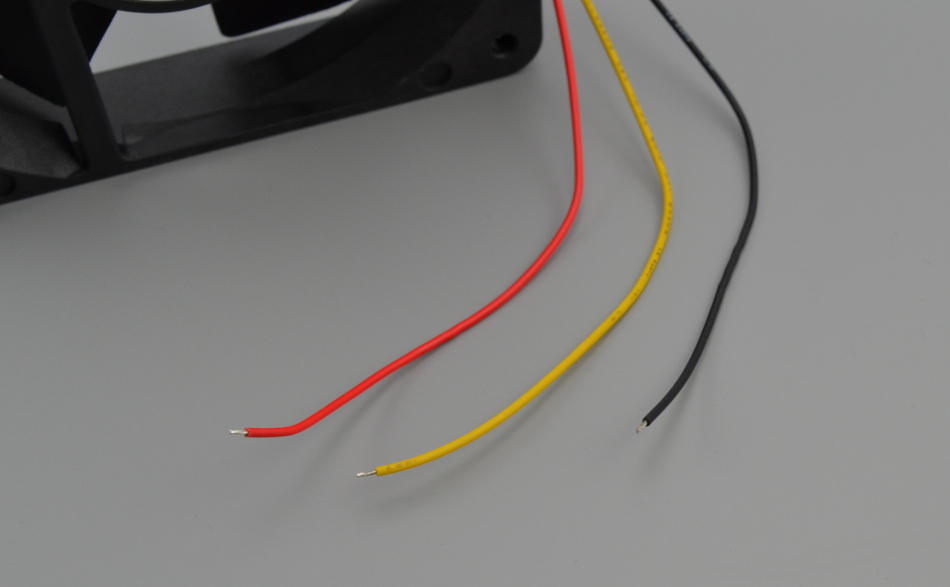

Выводы: три провода UL1007, AWG24. Концы проводов (10 мм) зачищены и облужены под пайку.

красный – питание «+»;
чёрный – питание «-»;
жёлтый – датчик блокировки ротора.

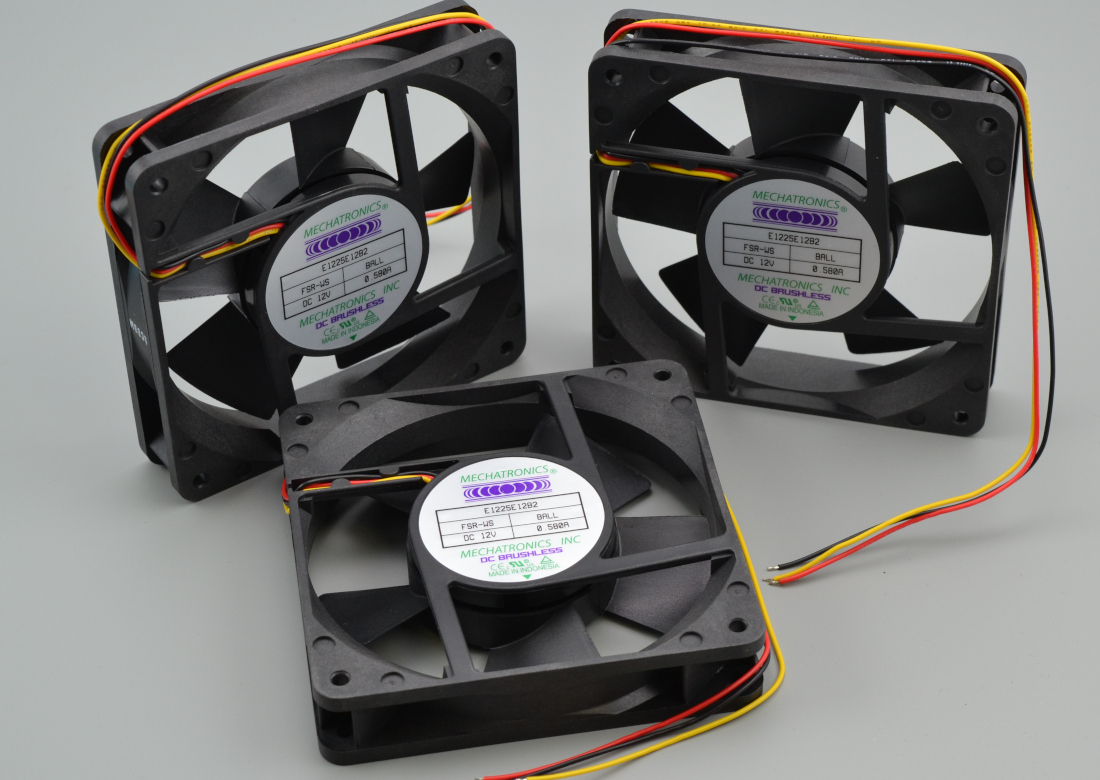

Фотография аксиального вентилятора Mechatronics E1225E12B2-FSR-WS

Производитель Англ.: Manufacturer.	Mechatronics
Серия Англ.: Series.	E1225
Тип вентилятора Fan Type	Tubeaxial
Размер/габарит Англ. Size / Dimension	Square - 120mm L x 120mm H
Ширина Width	25.00mm
Напряжение номинальное Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.	12VDC
Рабочее напряжение Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.	2 ~ 3.5VDC
Ток номинальный Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.	0.580A
Воздушный поток Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.	93.0 CFM (2.63m³/min)
Статическое давление Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.	0.280 in H2O (69.7 Pa)
Тип подшипников Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА: Ball – подшипники качения; Sleeve – подшипники скольжения; Hydrodynamic – гидродинамические подшипники скольжения; Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла; Superflo – подшипники скольжения с механизмом постоянной смазки.	Ball
Выводы Тип заделки контактов для подключения (англ. Termination). Wire Lead – проволочные выводы; PC Pin – контактные штырьки для монтажа на плату через отверстия; Solder Cup – трубчатый вывод под пайку провода; Crimp – обжимной контакт; Screw Termination – винтовой зажим; Clamp Connection – клеммное соединение; QC (Quick Connection) – быстроразъёмное соединение; Wire Wrap – соединение накруткой; IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.	3 Wire Leads
Скорость вращения RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).	3000 RPM
Шум Noise	44.0 dB(A)
Особенность Features	Locked Rotor Sensor, Thermal Overload Protector (TOP)
