Описание: Аксиальный вентилятор DC, номинальное напряжение питания: 24 В, мощность: 1,83 Вт, скорость воздушного потока: 0,821 м³/мин., особенность: Auto Restart, размер: 70х70х20 мм, подшипники: omniCOOL™, выводы: 2 провода.
Производитель: CUI
Раздел каталога: Вентиляторы DC
Артикул: CFM-7020V-232-330
Документация: CUI CFM-7020V-232-330 (спецификация)

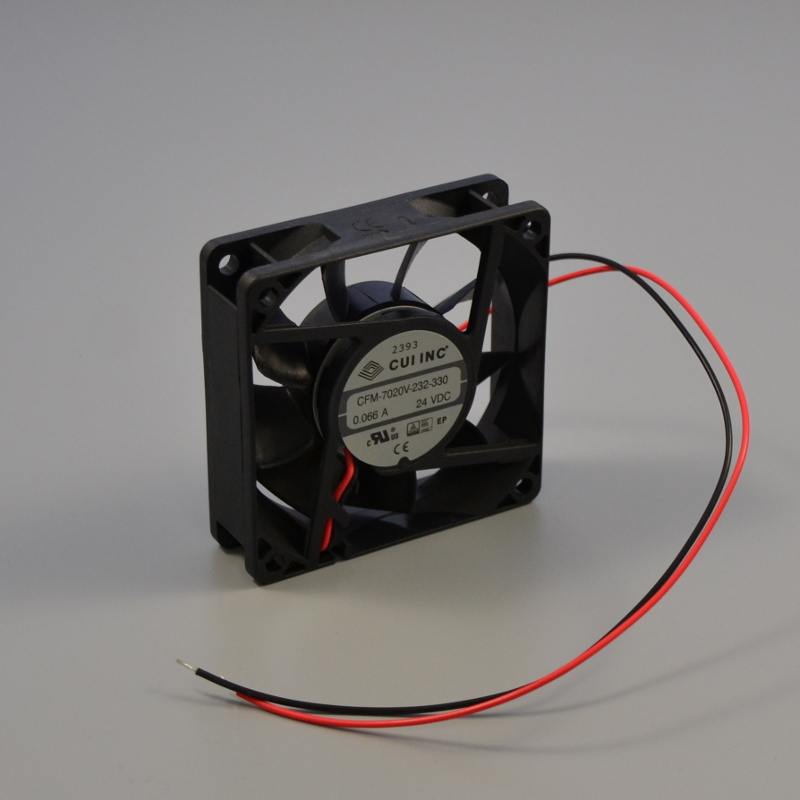

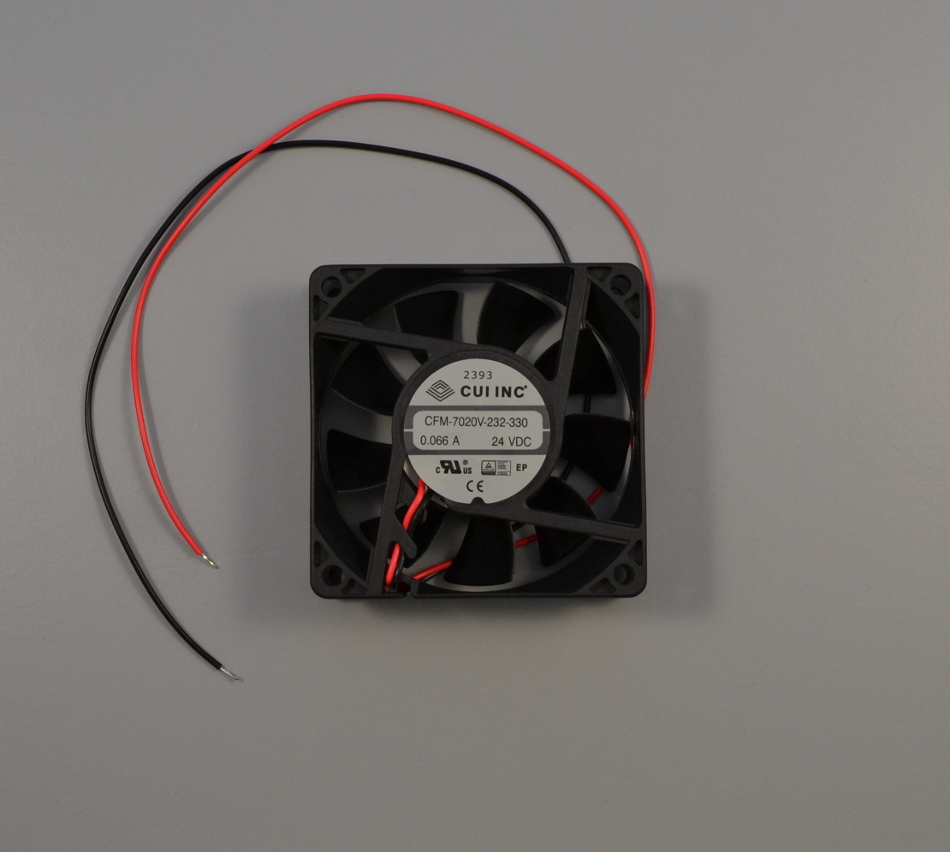

Фотография вентилятора CUI CFM-7020V-232-330

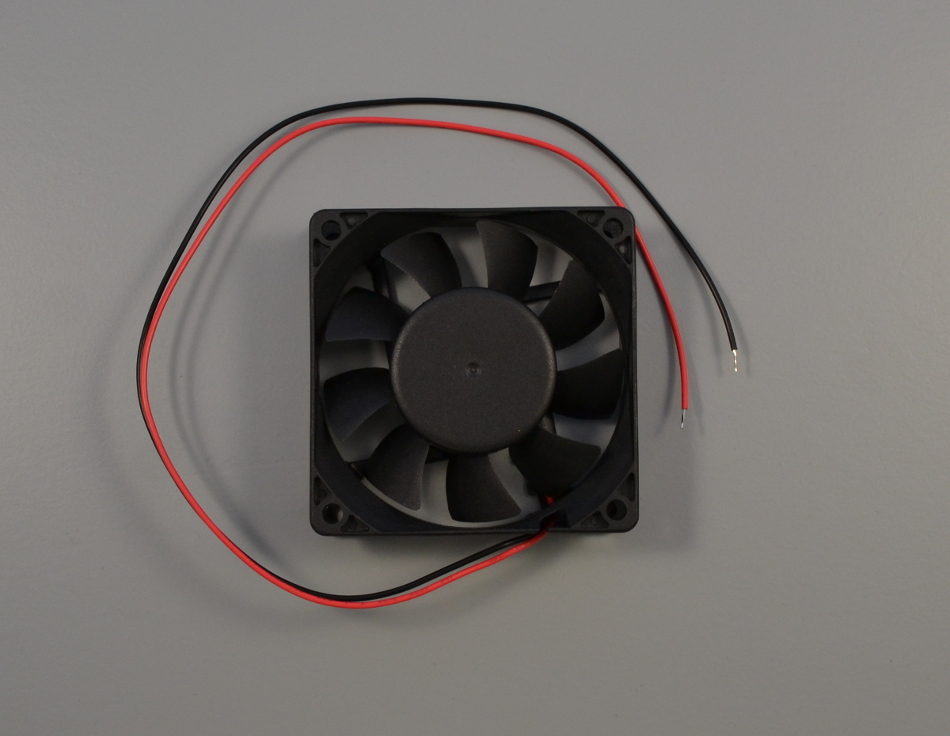

CUI CFM-7020V-232-330: вид сзади (размер 70х70 мм)

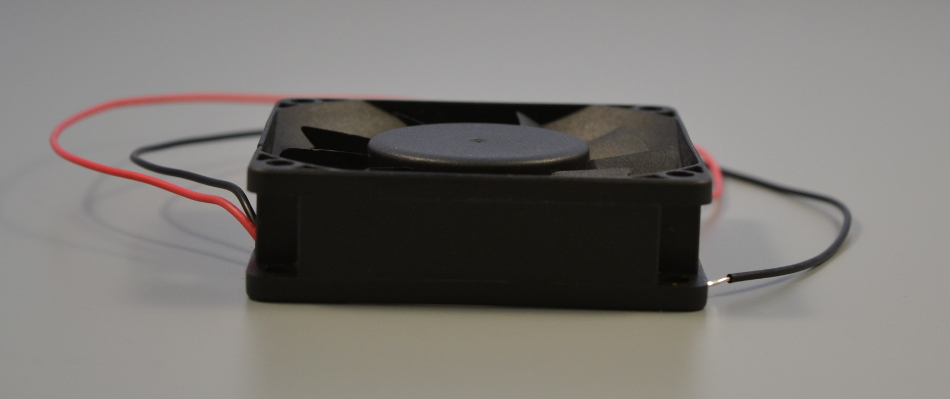

CUI CFM-7020V-232-330: вид сбоку (толщина 20 мм)

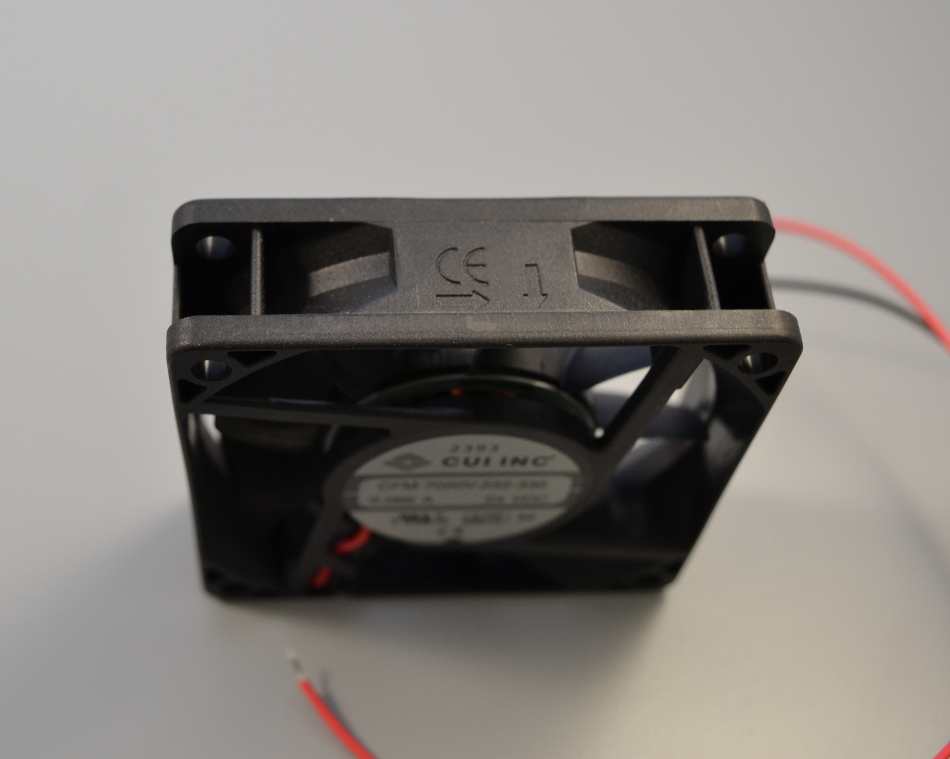

Направления вращения и воздушного потока

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Вентилятор 70х70х20 24VDC

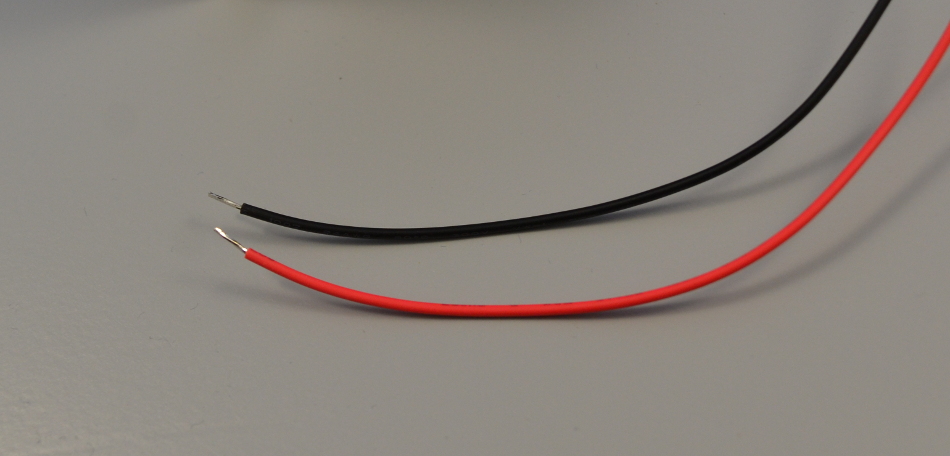

Двигатель вентилятора питается от источника постоянного тока 24 В, рабочее напряжение лежит в диапазоне от 8 до 27,6 В. Мощность 1,83 Вт. Питание вентилятора осуществляется по двум проводам:

красный – «+»;
чёрный – «-».

Вентилятор вращается по часовой стрелке, воздушный поток направлен навстречу, если смотреть на лопасти спереди. Направления вращения и воздушного потока на корпусе обозначены стрелками.

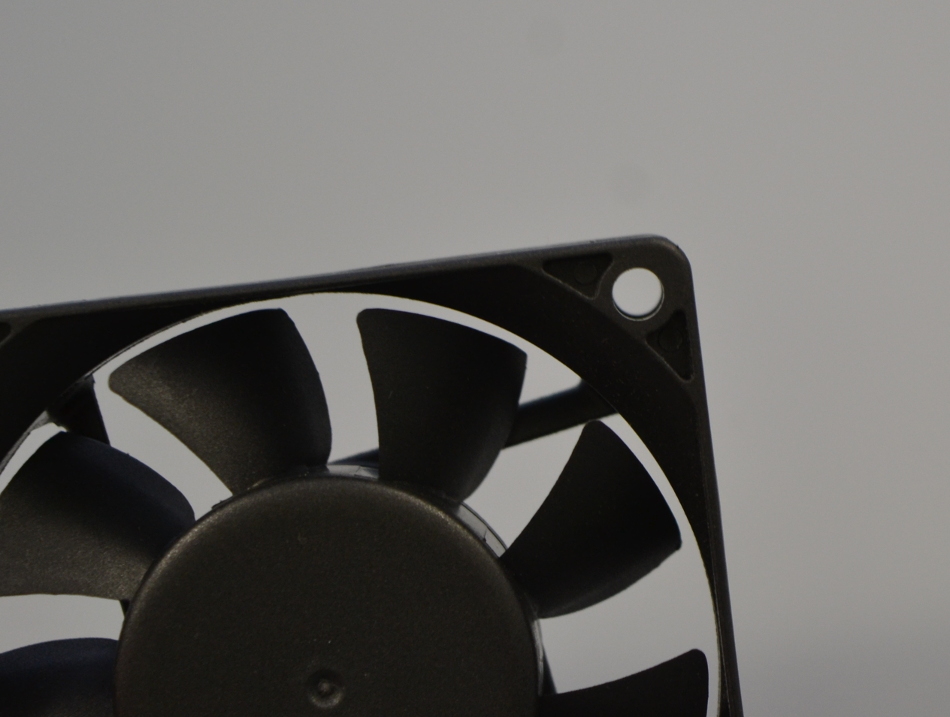

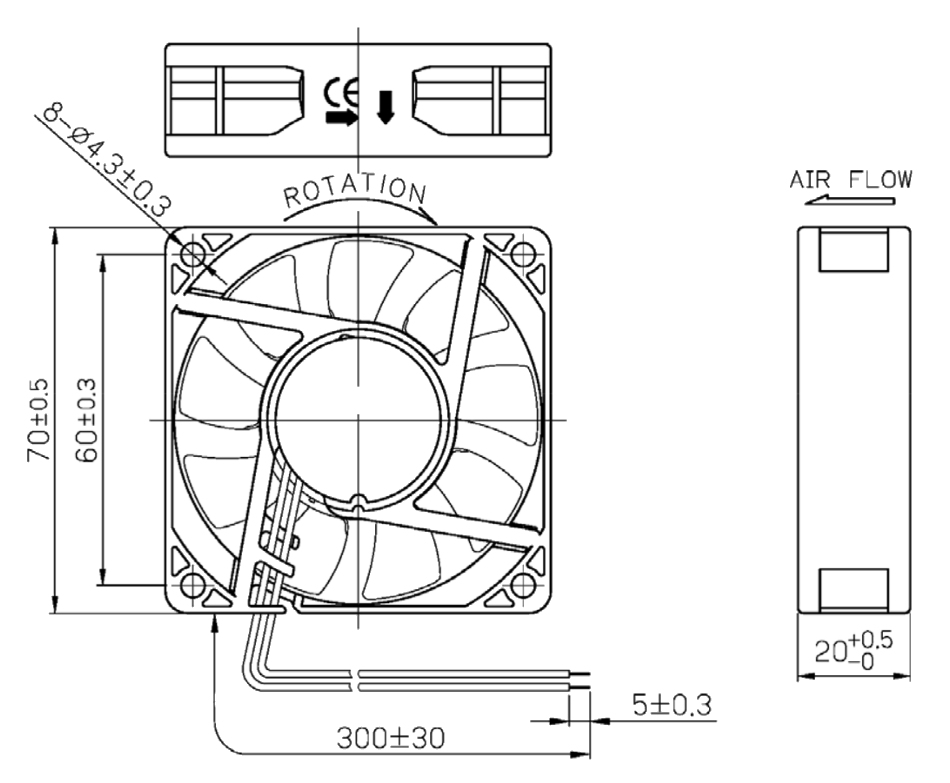

Корпус и лопасти этой модели изготовлены из чёрного пластика. Крепление вентилятора осуществляется через 8 отверстий диаметром 4,3 мм, которые расположены по углам корпуса (см. чертёж).

Срок службы составляет 70 000 часов при температуре 40°C.

Производитель Англ.: Manufacturer.	CUI
Серия Англ.: Series.	CFM-70V
Тип вентилятора Fan Type	Tubeaxial
Размер/габарит Англ. Size / Dimension	Square - 70mm L x 70mm H
Ширина Width	20.00mm
Напряжение номинальное Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.	24VDC
Рабочее напряжение Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.	8 ~ 27.6VDC
Ток номинальный Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.	0.076A
Мощность Power (Watts)	1.83W
Воздушный поток Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.	29.0 CFM (0.821m³/min)
Статическое давление Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.	0.140 in H2O (34.9 Pa)
Тип подшипников Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА: Ball – подшипники качения; Sleeve – подшипники скольжения; Hydrodynamic – гидродинамические подшипники скольжения; Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла; Superflo – подшипники скольжения с механизмом постоянной смазки.	omniCOOL™
Выводы Тип заделки контактов для подключения (англ. Termination). Wire Lead – проволочные выводы; PC Pin – контактные штырьки для монтажа на плату через отверстия; Solder Cup – трубчатый вывод под пайку провода; Crimp – обжимной контакт; Screw Termination – винтовой зажим; Clamp Connection – клеммное соединение; QC (Quick Connection) – быстроразъёмное соединение; Wire Wrap – соединение накруткой; IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.	2 Wire Leads
Скорость вращения RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).	3200 RPM
Шум Noise	33.0 dB(A)
Особенность Features	Auto Restart
Рабочая температура Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения: T_A – температура окружающей среды (англ. Ambient Temperature) T_C - температура корпуса (англ. Case Temperature) T_j - температура p-n-перехода (англ. Junction Temperature) T_STG - температура хранения (англ. Storage Temperature) Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F]	-10 ~ 70°C
Ресурс Русурс или срок службы (англ. Durability) изделия при определённых условиях: Operating Life – ресурс, срок службы; Mechanical Life – конструктивный рабочий ресурс; Electrical Life – рабочий ресурс электрической части изделия.	70 000 часов при +40 °C
