NMB Technologies 3610VL-05W-B79-B00 Аксиальный вентилятор 24VDC, 92х92х25 мм, 3 провода

Описание

Аксиальный вентилятор DC, номинальное напряжение питания: 24 В, мощность: 9,12 Вт, скорость воздушного потока: 2,73 м³/мин., размер: 92х92х25 мм, подшипники: Ball, выводы: 3 провода (датчик блокировки ротора).

Производитель
NMB Technologies
Раздел каталога
Вентиляторы DC
Артикул
3610VL-05W-B79-B00
Документация
Вентиляторы NMB Technologies серии 09225VA

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

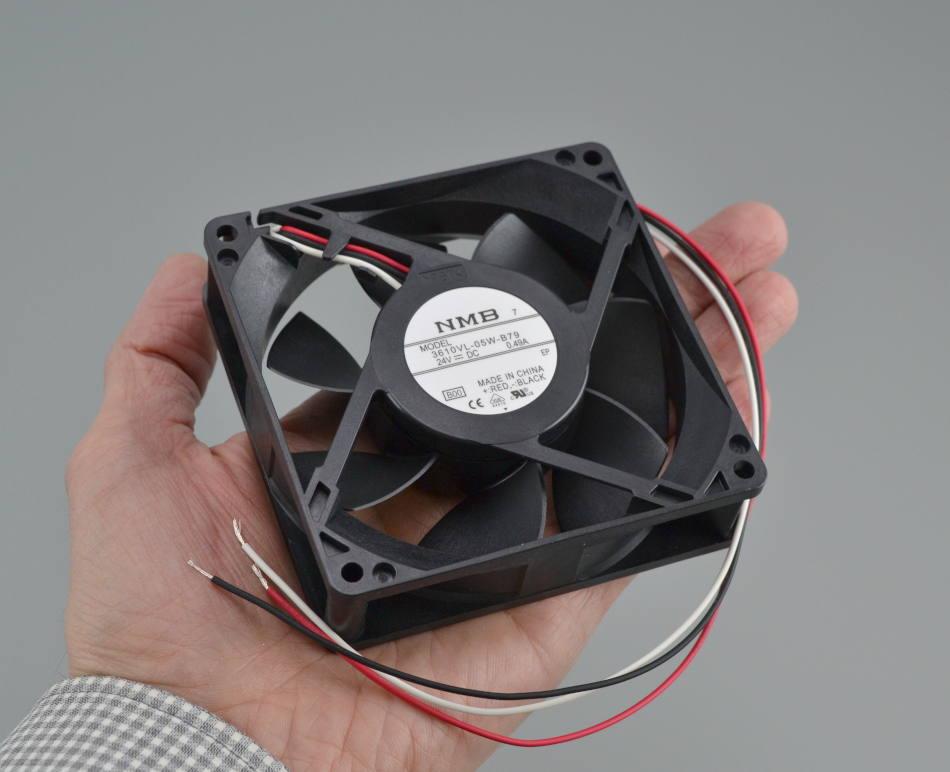

Вентилятор 24 В 92х92х25 мм

Двигатель вентилятора NMB Technologies 3610VL-05W-B79-B00 питается от источника постоянного тока 24 В, рабочее напряжение лежит в диапазоне от 14 до 27,6 В. Номинальная потребляемая мощность составляет 9,12 Вт, потребляемый ток – 0,38 А. Ротор двигателя вращается со скоростью 5600 оборотов в минуту. Максимальный воздушный поток при нулевом статическом давлении составляет 2,7 м3/мин. Максимальное статическое давление, создаваемое данным вентилятором при нулевом воздушном потоке, составляет 149,9 Па.

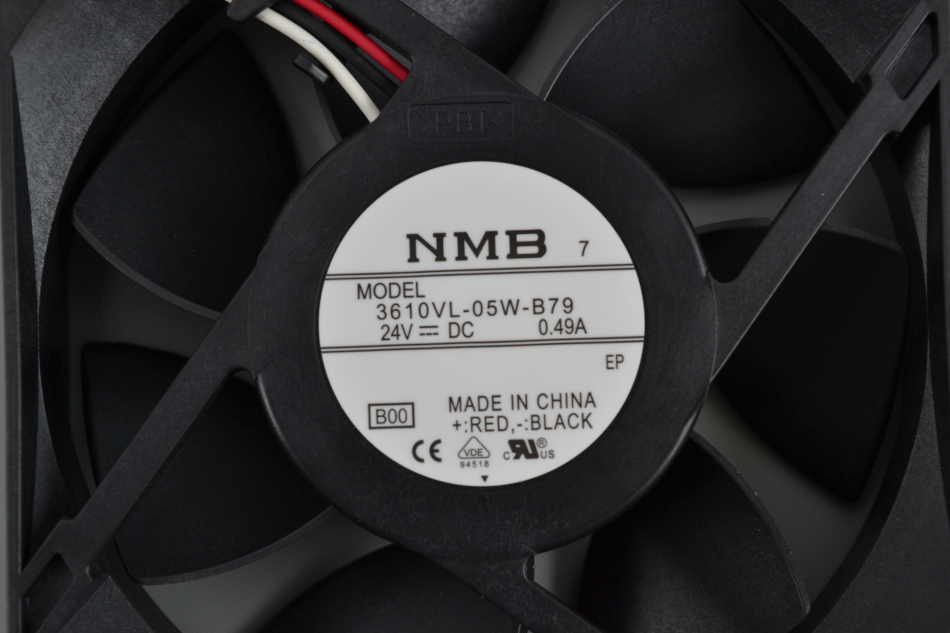

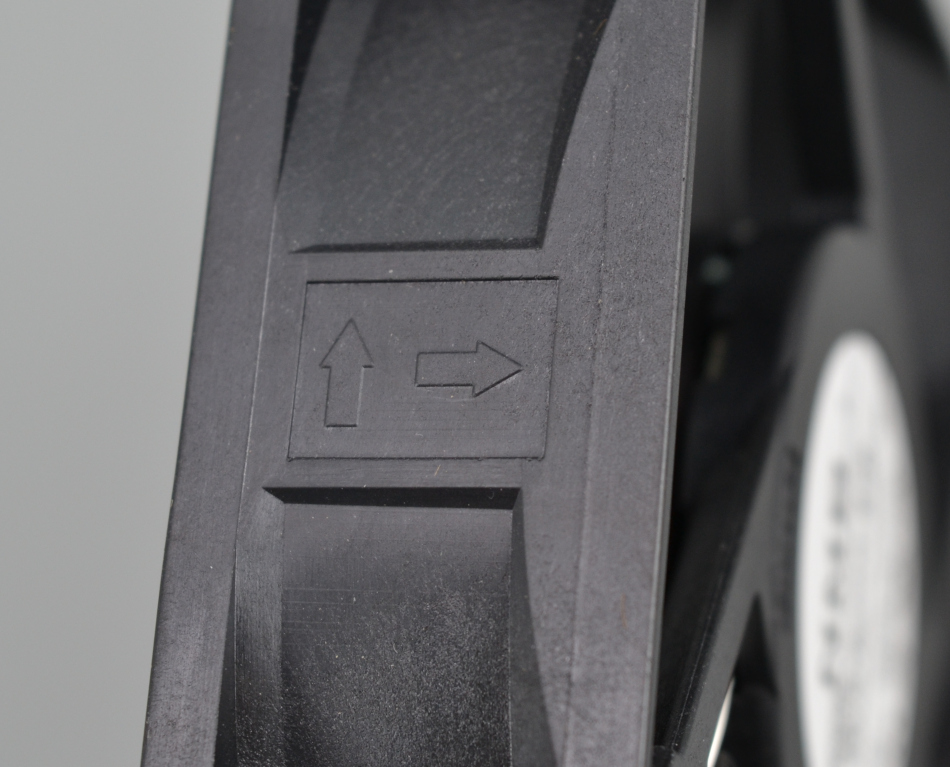

Лопасти вращаются по часовой стрелке, а воздушный поток направлен навстречу, если смотреть на вентилятор со стороны этикетки. Направления вращения лопастей и воздушного потока обозначены стрелками на корпусе изделия. В качестве опор ротора используются подшипники качения.

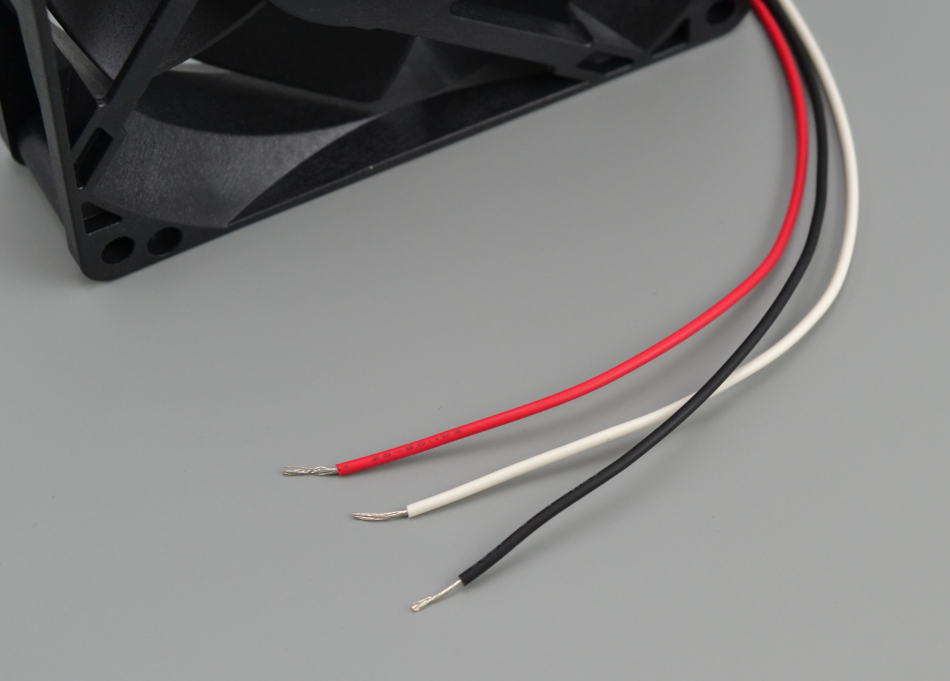

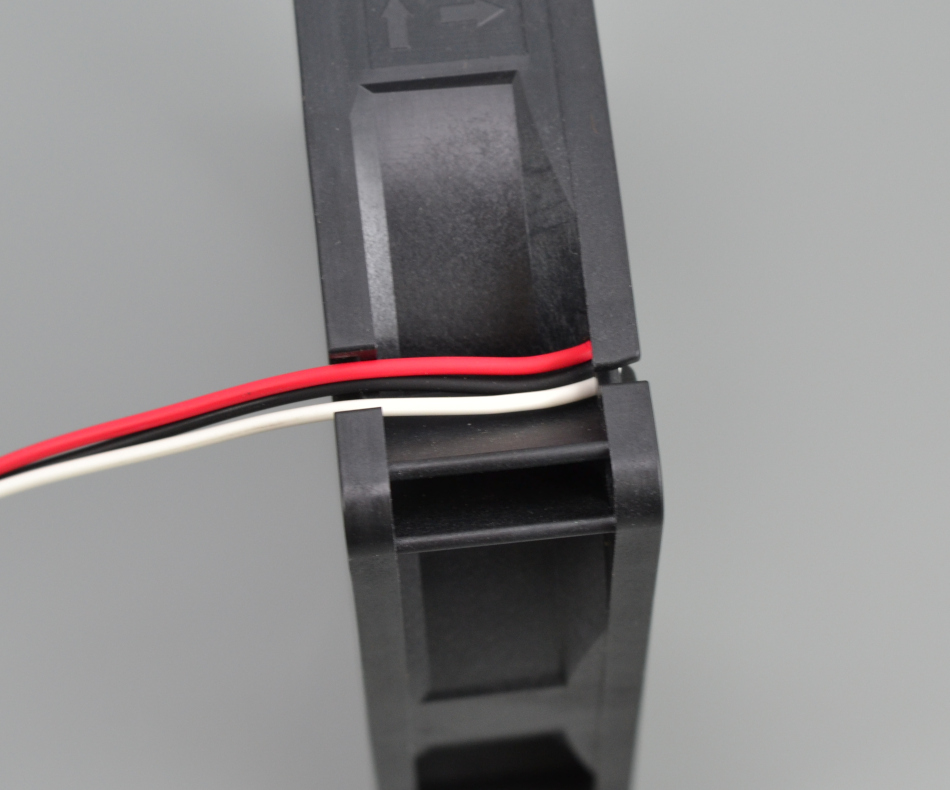

Выводы: три провода UL3385, AWG26 длиной 300 мм. Концы проводов (10 мм) зачищены и облужены под пайку.

  • Красный – питание «+».
  • Чёрный – питание «-».
  • Белый – датчик блокировки ротора (Locked Rotor Sensor).

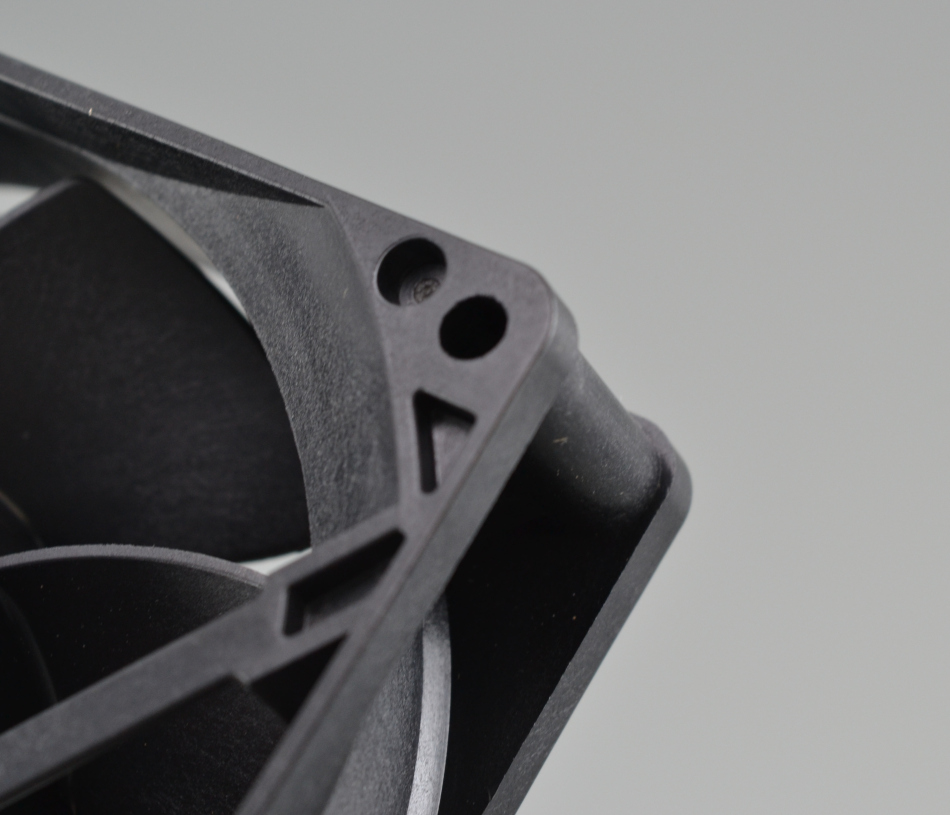

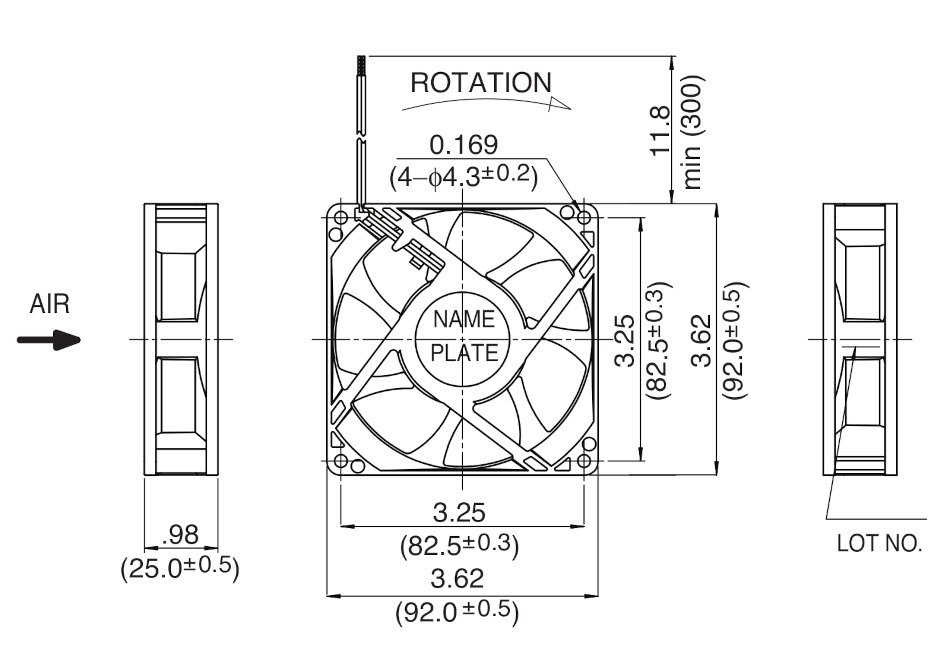

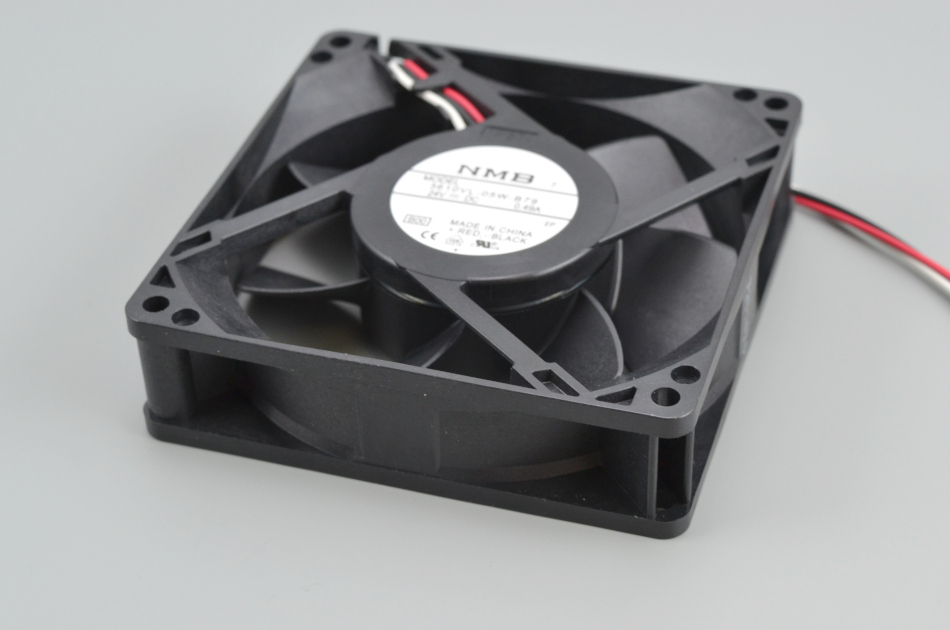

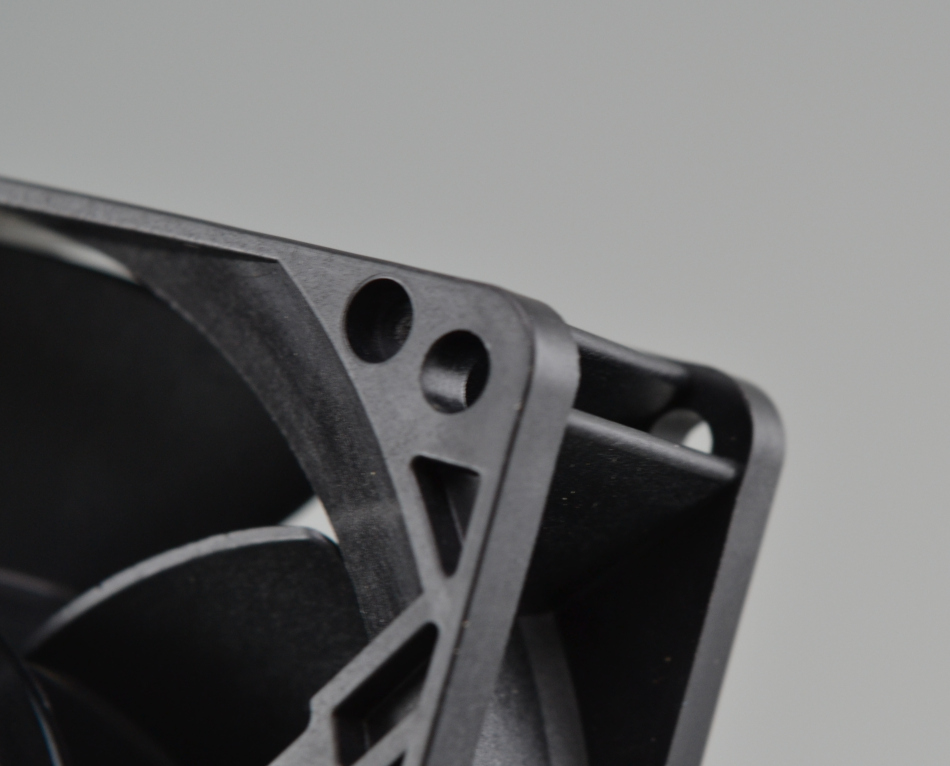

Корпус и лопасти этой модели изготовлены из чёрного пластика 94V-0. Тип крепления вентилятора Ribbed (с ребрами жёсткости). Крепление вентилятора осуществляется через четыре отверстия диаметром 4,3 мм, которые расположены по углам корпуса (см. чертёж). Установка возможна в любой пространственной ориентации.

Рабочая температура от -10 до +70 °C.

Расчётный срок службы составляет 100 000 часов постоянной работы в свободном воздушном пространстве при температуре +25 °C.

Защита двигателя

  • Автоперезапуск (англ.: Auto Restart) В ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя. Вентилятор автоматически перезапустится, когда ротор будет разблокирован.
  • Защита от неверной полярности питания (англ.: Polarity Protection).
Производитель

Англ.: Manufacturer.

NMB Technologies
Серия

Англ.: Series.

09225VA
Тип вентилятора
Fan Type
Tubeaxial
Размер/габарит

Англ. Size / Dimension

Square - 92mm L x 92mm H
Ширина
Width
25.00mm
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

24VDC
Рабочее напряжение

Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.

14 ~ 27.6VDC
Ток номинальный

Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.

0.38A
Мощность

Power (Watts)

9.12W
Воздушный поток

Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени.

Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.

96.4 CFM (2.73m³/min)
Статическое давление

Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.

0.602 in H2O (149.9 Pa)
Тип подшипников

Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:

  • Ball – подшипники качения;
  • Sleeve – подшипники скольжения;
  • Hydrodynamic – гидродинамические подшипники скольжения;
  • Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла;
  • Superflo – подшипники скольжения с механизмом постоянной смазки.
Ball
Выводы

Тип заделки контактов для подключения (англ. Termination).

  • Wire Lead – проволочные выводы;
  • PC Pin – контактные штырьки для монтажа на плату через отверстия;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • QC (Quick Connection) – быстроразъёмное соединение;
  • Wire Wrap – соединение накруткой;
  • IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.
3 Wire Leads
Скорость вращения

RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).

5600 RPM
Шум
Noise
51 dB(A)
Особенность

Features

Locked Rotor Sensor
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-10 ~ 70°C
Ресурс

Русурс или срок службы (англ. Durability) изделия при определённых условиях:

  • Operating Life – ресурс, срок службы;
  • Mechanical Life – конструктивный рабочий ресурс;
  • Electrical Life – рабочий ресурс электрической части изделия.
100 000 часов при +25 °C
