Sanyo Denki 109P0424H7D01 Миниатюрный вентилятор 24 В (DC), 0,18 м³/мин, 75,5 Па, 40х40х15 мм, Ball, 3 провода
- Описание
Миниатюрный вентилятор DC, номинальное напряжение питания: 24 В, мощность: 1,92 Вт, воздушный поток: 0,18 м³/мин, максимальное статическое давление: 75,5 Па, размер: 40х40х15 мм, подшипники: Ball, выводы: 3 провода (датчик блокировки ротора), защита двигателя при блокировке и от неверной полярности.
- Производитель
- Sanyo Denki
- Раздел каталога
- Вентиляторы DC
- Артикул
- 109P0424H7D01
- Документация
- Вентиляторы Sanyo Denki серии San Ace 40
- Sanyo Denki 109P0424H7D01 (расшифровка артикула)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

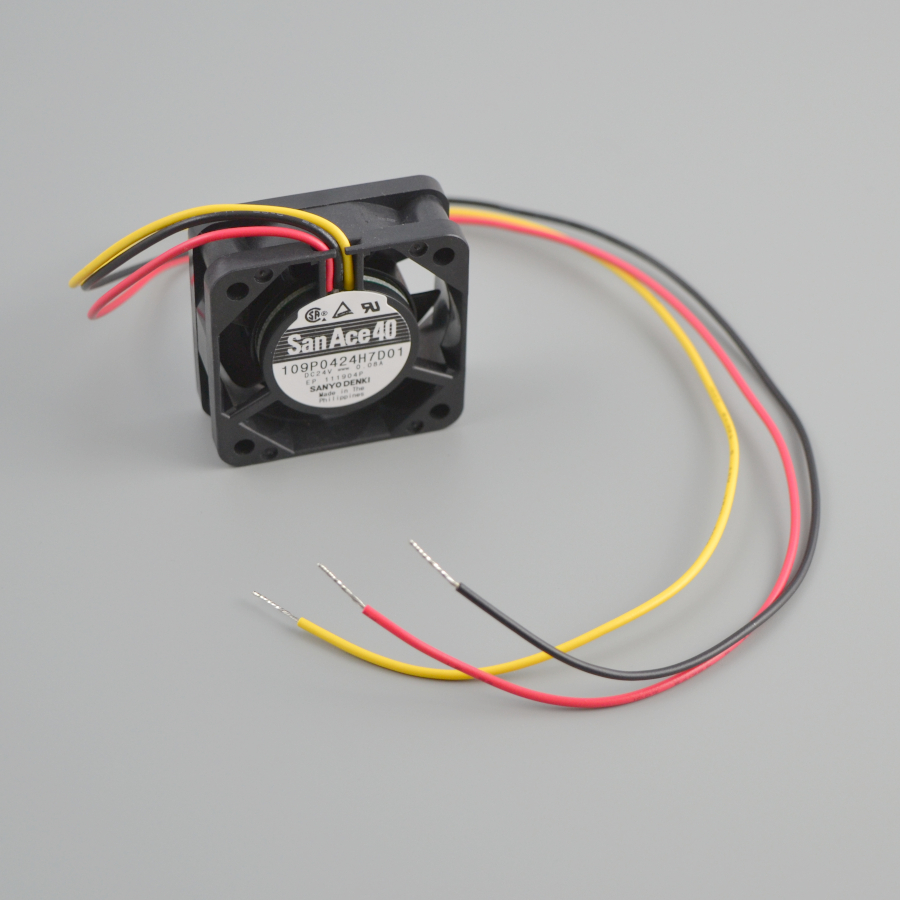

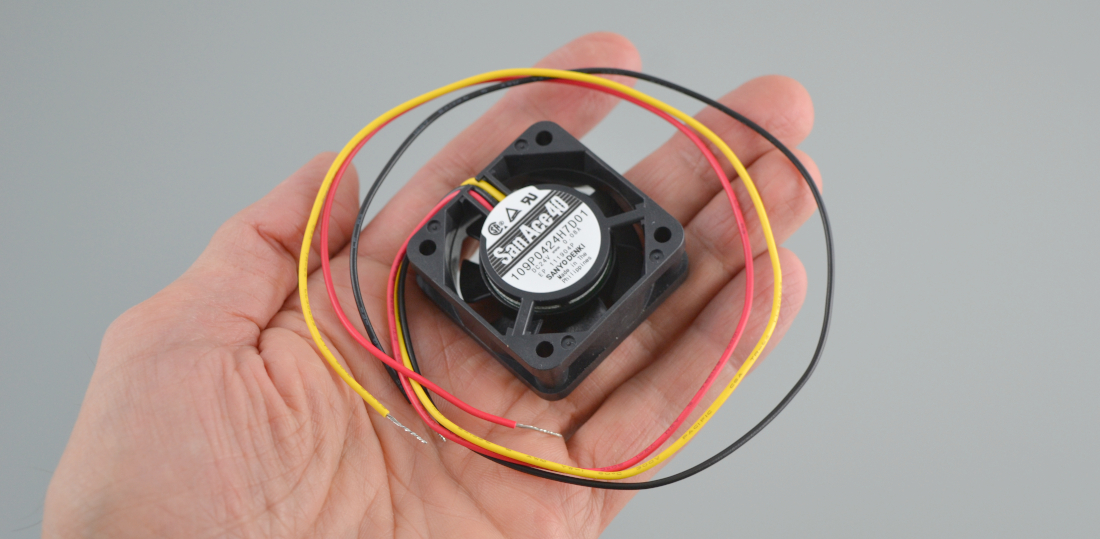

Вентилятор 40х40х15 мм 24VDC
Двигатель миниатюрного вентилятора Sanyo Denki 109P0424H7D01 питается от источника постоянного тока 24 В, рабочее напряжение лежит в диапазоне от 20,4 до 27,6 В. Номинальная потребляемая мощность составляет 1,92 Вт. Ротор двигателя вращается со скоростью 7700 оборотов в минуту. Он обеспечивает воздушный поток 0,181 м3/мин. и статическое давление 75,5 Па.
Выводы: три провода UL1007, AWG24 длиной 320 мм. Концы проводов зачищены под пайку.
- красный – питание «+»;
- чёрный – питание «-»;
- жёлтый – датчик блокировки ротора.
Вентилятор вращается по часовой стрелке, а воздушный поток направлен навстречу, если смотреть на лопасти со стороны этикетки. Направления вращения и воздушного потока на корпусе обозначены стрелками. В качестве опор ротора используются подшипники качения (Ball).
Корпус и лопасти изготовлены из огнестойкого чёрного пластика UL94V-0. Крепление вентилятора осуществляется через 4 отверстия диаметром 3,5 мм, которые расположены по углам корпуса (см. чертёж). Точки крепления усилены рёбрами жёсткости (англ. Rib Type). Данная модель может устанавливаться в любой пространственной ориентации.
Предполагаемый срок службы L10 изделия составляет 60 000 часов непрерывной работы в свободном воздушном пространстве при номинальном напряжении питания и температуре воздуха +60°C.
Температура хранения лежит в интервале от -30 до +70 °С.
Защита двигателя
- Защита от возгорания при блокировке ротора (англ.: Locked rotor burnout protectiont). Если лопасти включённого вентилятора блокируются, возникает перегрузка по току, что приводит к повышению температуры обмоток. Это может привести к снижению производительности, повреждению или возгоранию. Чтобы этого не произошло, вентиляторы SANYO DENKI 109P0824H701 оснащены функцией защиты от перегрева: повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя. Вентилятор автоматически перезапустится, когда ротор будет разблокирован.
- Защита от подачи напряжения питания неверной полярности (англ.: Reverse polarity protection). Вентилятор не выйдет из строя, если положительный и отрицательный провода подключить в обратном порядке. Однако при подключении вентилятора с датчиком или с функцией управления скоростью вращения (PWM) подача питания неверной полярности может повредить его.
Производитель
Англ.: Manufacturer. |
Sanyo Denki |
Серия
Англ.: Series. |
San Ace 40 |
Тип вентилятора
Fan Type
|
Tubeaxial |
Размер/габарит
Англ. Size / Dimension |
Square - 40mm L x 40mm H |
Ширина
Width
|
15.00mm |
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
24VDC |
Рабочее напряжение
Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции. |
20.4 ~ 27.6VDC |
Ток номинальный
Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики. |
0.080A |
Мощность
Power (Watts) |
1.92W |
Воздушный поток
Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832. |
6.4 CFM (0.181m³/min) |
Статическое давление
Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора. |
0.303 in H2O (75.5 Pa) |
Тип подшипников
Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:
|
Ball |
Выводы
Тип заделки контактов для подключения (англ. Termination).
|
3 Wire Leads |
Скорость вращения
RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.). |
7700 RPM |
Шум
Noise
|
28.0 dB(A) |
Защита двигателя
Защита двигателя (англ. Motor Protection):
|
Защита от неверной полярности и блокировки ротора |
Особенность
Features |
Locked Rotor Sensor |
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-20 ~ 70°C |
Ресурс
Русурс или срок службы (англ. Durability) изделия при определённых условиях:
|
60 000 часов при +60 °C |
