Sunon SP101AT-1122HST.GN

Описание

Аксиальный вентилятор переменного тока, номинальное напряжение питания: 115VAC, скорость воздушного потока: 2,2 м³/мин., размер: 119х119х25,5 мм, подшипники: Sleeve, выводы: 2 клеммы.

Производитель
Sunon
Раздел каталога
Вентиляторы AC
Артикул
SP101AT-1122HST.GN
Вес
0.33 кг
Документация
Sunon SP101AT-1122HST.GN (спецификация)

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Вентилятор 119х119х25,5 мм 115VAC

Аксиальный вентилятор Sunon SP101AT-1122HST.GN предназначен для работы в системах охлаждения радиоэлектронного оборудования.

Сопротивление изоляции составляет минимум 500 МОм при 500 В постоянного тока. Диэлектрическая прочность: 1500 В переменного тока в течении 1 секунды.

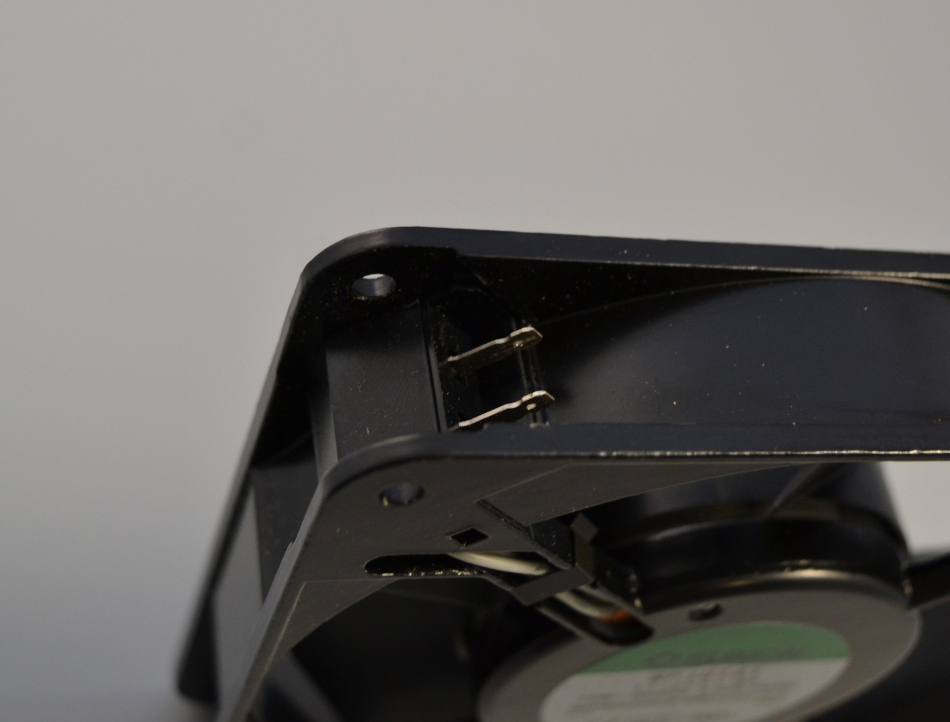

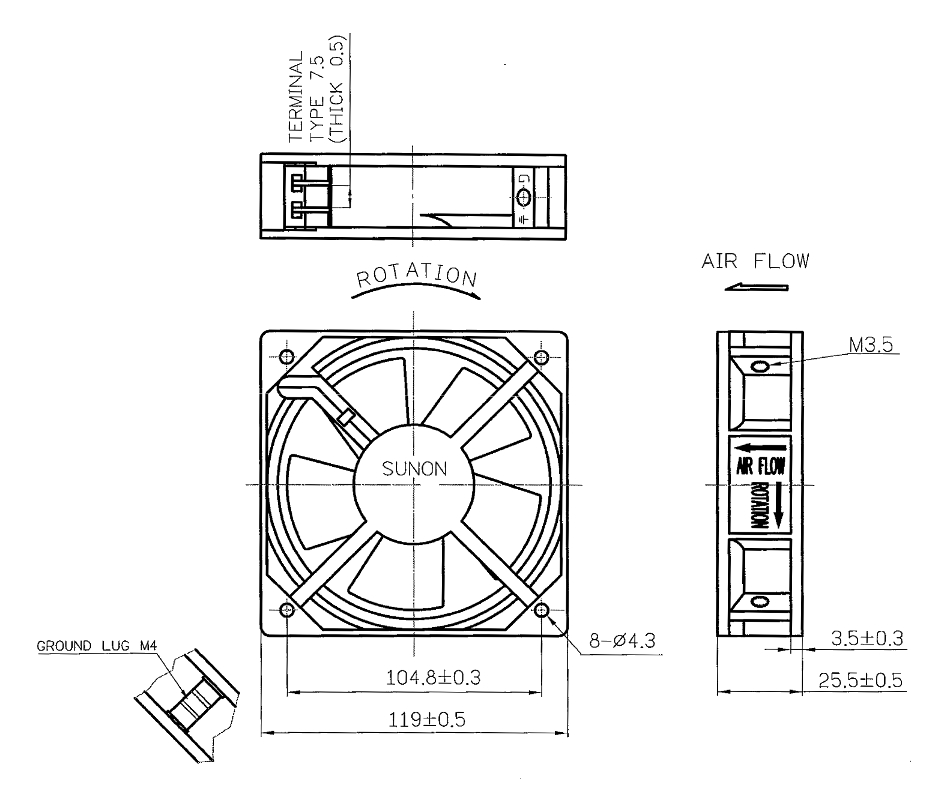

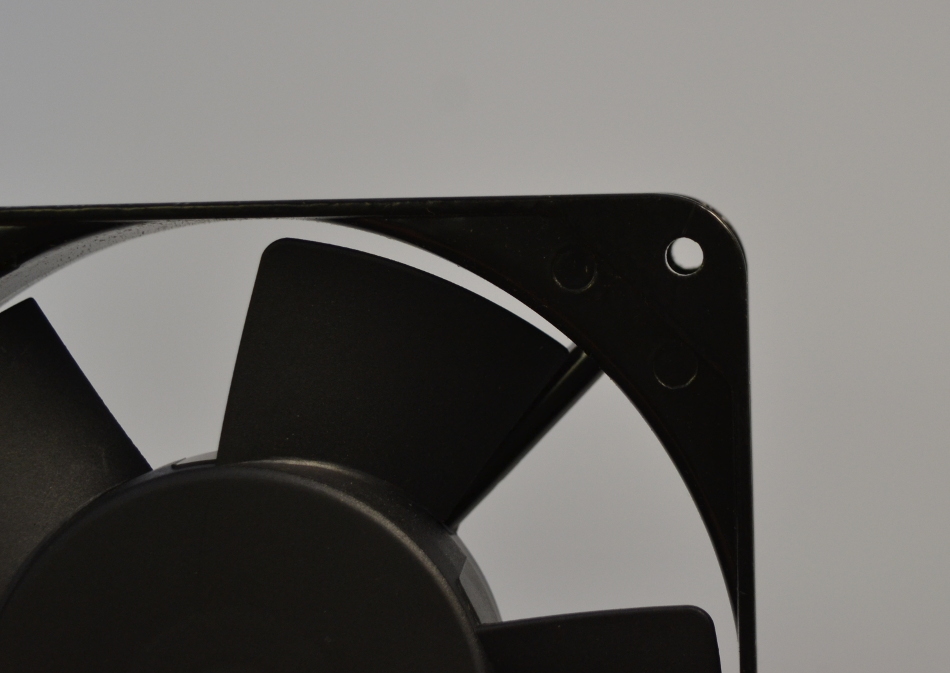

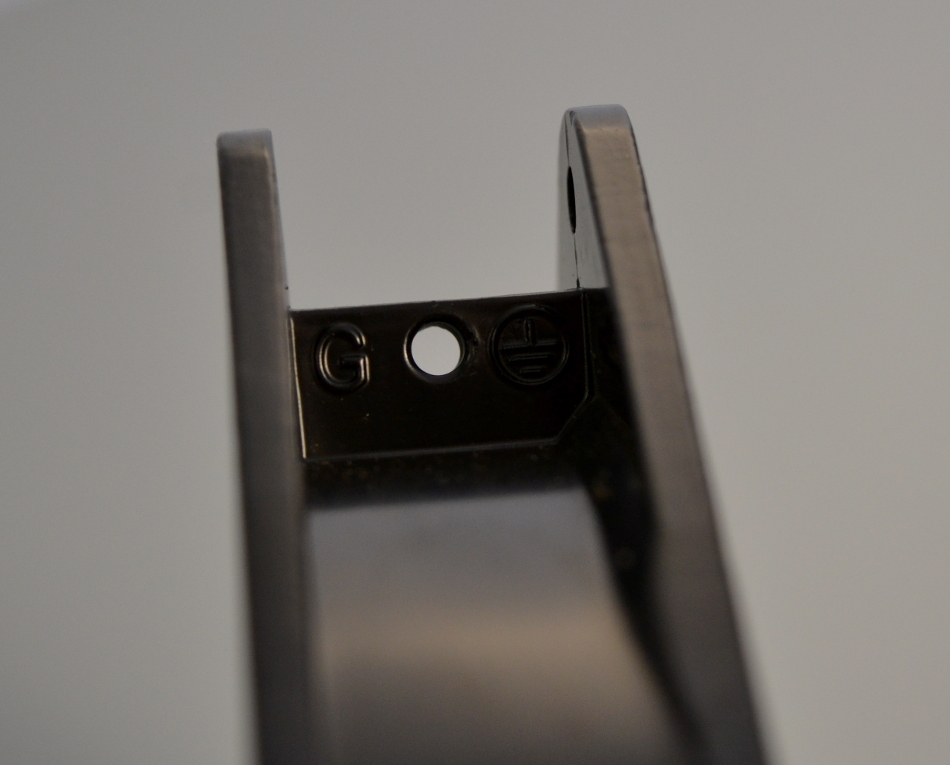

Корпус изготовлен из алюминия и покрашен в чёрный цвет. Для крепления во фланцах корпуса сделано 8 отверстий Ø4,3 мм (по 4 с каждой стороны). На планке, расположенной на торцевой поверхности, есть 2 отверстия с резьбой М3,5 для заземления. Выводы для подключения питания выполнены в виде двух клемм, расположенных на торце корпуса. Габаритные размеры вентилятора составляют 119х119х25,5 мм. Вес – 330 грамм.

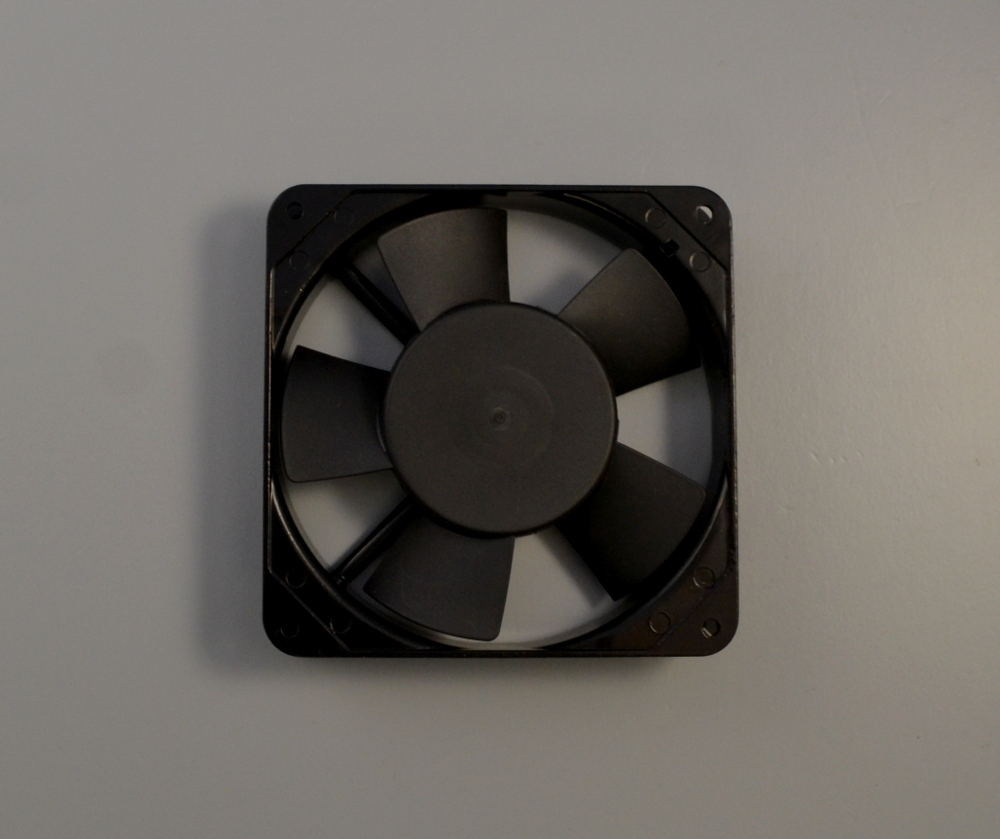

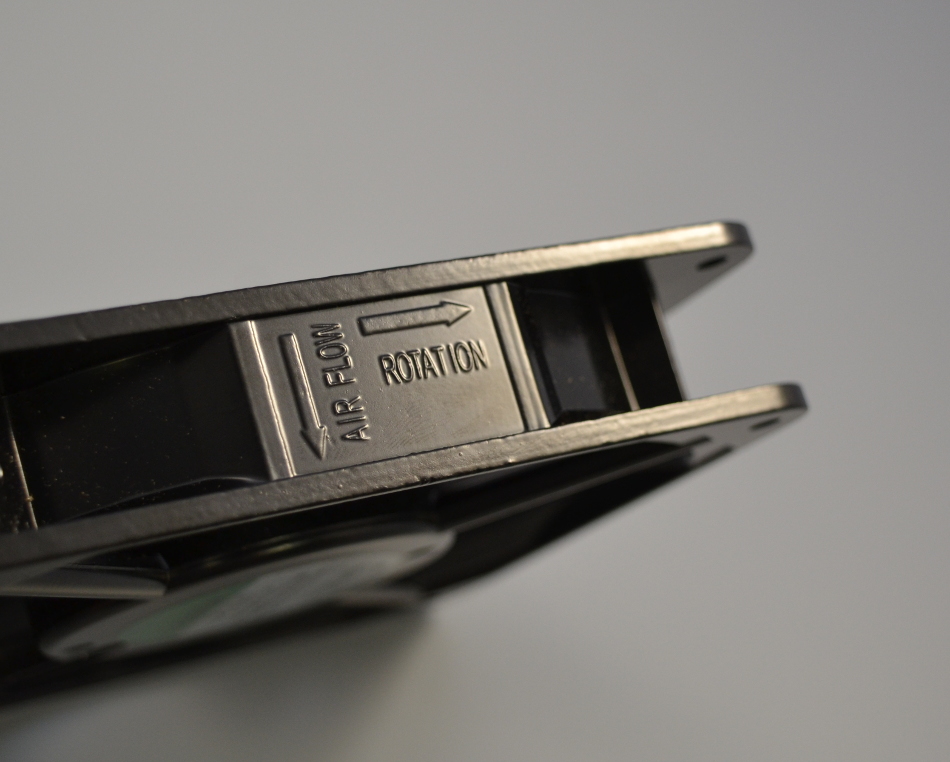

Лопасти вентилятора изготовлены из PBT пластика чёрного цвета. Они вращаются по часовой стрелки, а воздушный поток направлен навстречу, если смотреть со стороны этикетки. Направление воздушного потока и вращения обозначены стрелками на корпусе изделия.
Вентилятор может устанавливаться в любой пространственной ориентации. Температура хранения: -40–70°С. Рабочая температура: -10–70°С.

Защита двигателя

В данном вентиляторе реализована функция «Impedance Protection» – это защита двигателя вентилятора от выхода из строя, которая активируется, когда ротор работающего при номинальном напряжении двигателя по какой-либо причине блокируется без отключения питания. При этом повышается импеданс (полное сопротивление по переменному току) обмоток двигателя для предотвращения увеличения тока и перегрева двигателя.

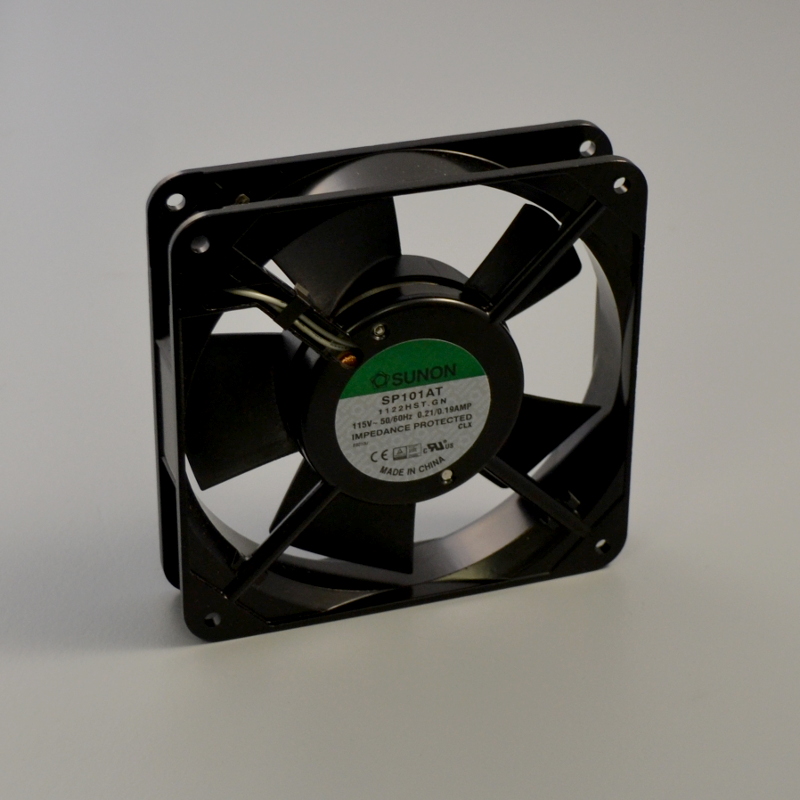

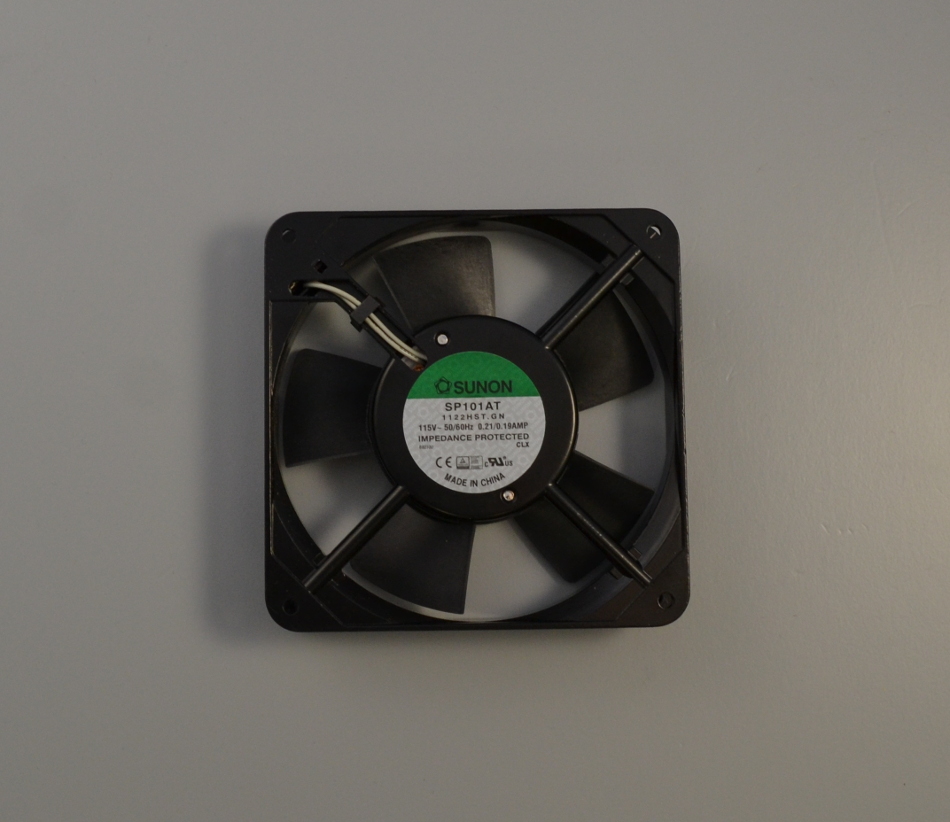

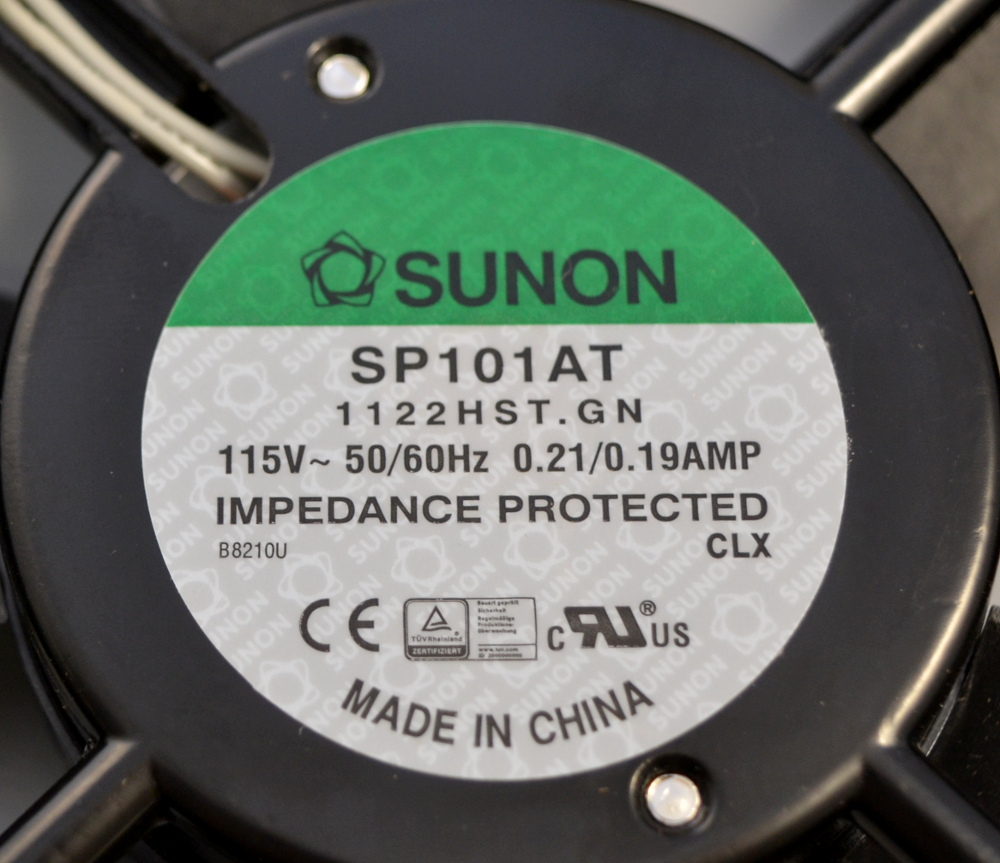

Маркировка

Модель: SP101AT
Артикул: 1122HST.GN

Расшифровка артикула

Две буквы перед точкой в артикуле вентилятора модельного ряда SP101AT обозначают тип используемых подшипников и тип выводов:

  • S - подшипник скольжения (Sleeve);
  • B - подшипник качения (Ball);
  • T - тип выводов: клеммы;
  • L - тип выводов: провода.
Производитель

Англ.: Manufacturer.

Sunon
Серия

Англ.: Series.

SP
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

115VAC
Ток номинальный

Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.

0.190A
Мощность

Power (Watts)

18W
Размер/габарит

Англ. Size / Dimension

Square - 119mm L x 119mm H
Ширина
Width
25.50mm
Воздушный поток

Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени.

Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.

78.0 CFM (2.20m³/min)
Тип подшипников

Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:

  • Ball – подшипники качения;
  • Sleeve – подшипники скольжения;
  • Hydrodynamic – гидродинамические подшипники скольжения;
  • Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла;
  • Superflo – подшипники скольжения с механизмом постоянной смазки.
Sleeve
Тип вентилятора
Fan Type
Tubeaxial
Выводы

Тип заделки контактов для подключения (англ. Termination).

  • Wire Lead – проволочные выводы;
  • PC Pin – контактные штырьки для монтажа на плату через отверстия;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • QC (Quick Connection) – быстроразъёмное соединение;
  • Wire Wrap – соединение накруткой;
  • IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.
2 Terminals
Скорость вращения

RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).

2300 RPM
Статическое давление

Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.

0.160 in H2O (39.8 Pa)
Шум
Noise
46 dB(A)
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-10 ~ 70°C
