Orion Fans OA109AP-11-1TBXC

Описание

Аксиальный вентилятор переменного тока, номинальное напряжение питания: 115VAC (50/60 Гц) скорость воздушного потока: 3,11 м³/мин., размер: 120х120х38 мм, подшипники: Ball, выводы: 2 клеммы, защита двигателя от перегрева.

Производитель
Orion Fans
Раздел каталога
Вентиляторы AC
Артикул
OA109AP-11-1TBXC
Вес
0.5 кг
Документация
Orion Fans OA109AP-11-1TBXC (спецификация)
Расшифровка артикула

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Вентилятор 120х120х38 115VAC

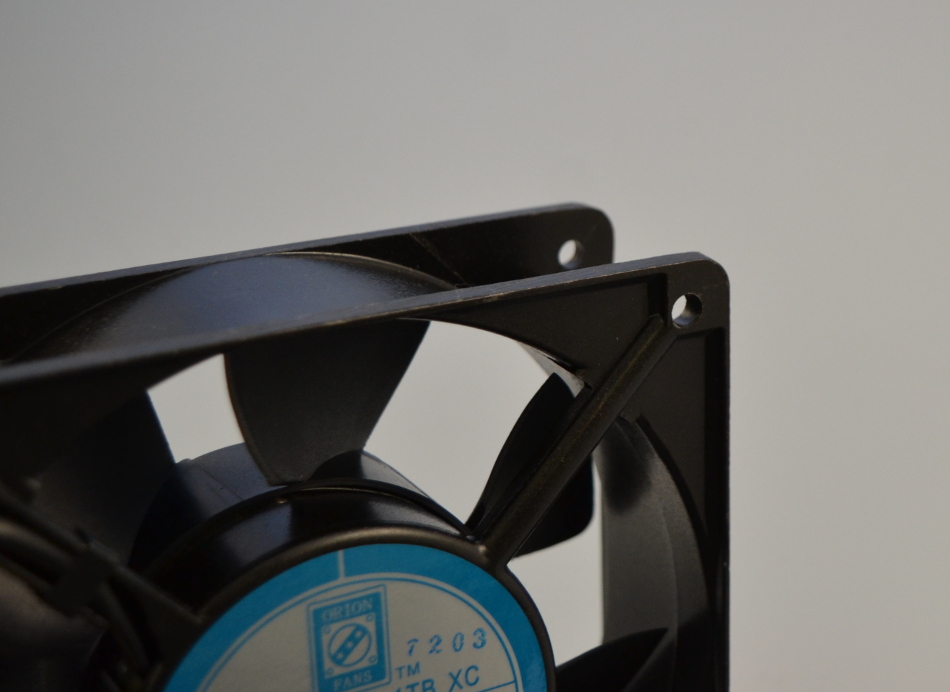

Лопасти вентилятора изготовлены из пластика, корпус – из алюминия. Во фланцах корпуса сделано 8 отверстий Ø4,4 мм для крепления. Вентилятор может устанавливаться в любой пространственной ориентации.

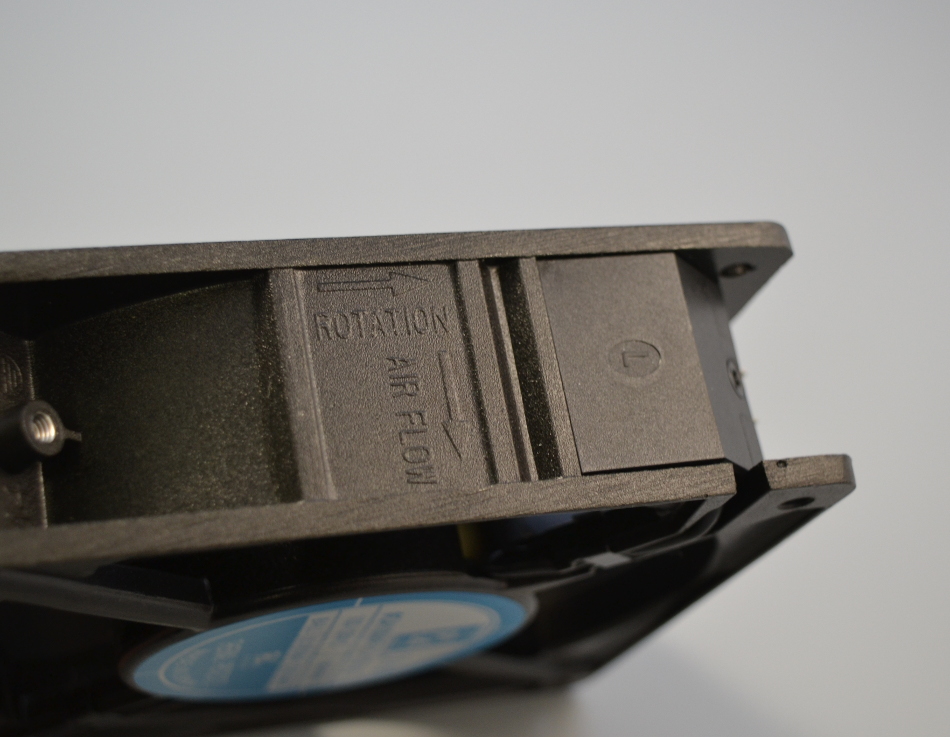

Направление вращения вентилятора: по часовой стрелке, если смотреть со стороны этикетки. Воздушный поток направлен на встречу стороне с этикеткой. Направление вращения и воздушного потока обозначены стрелками на боковой поверхности корпуса изделия.

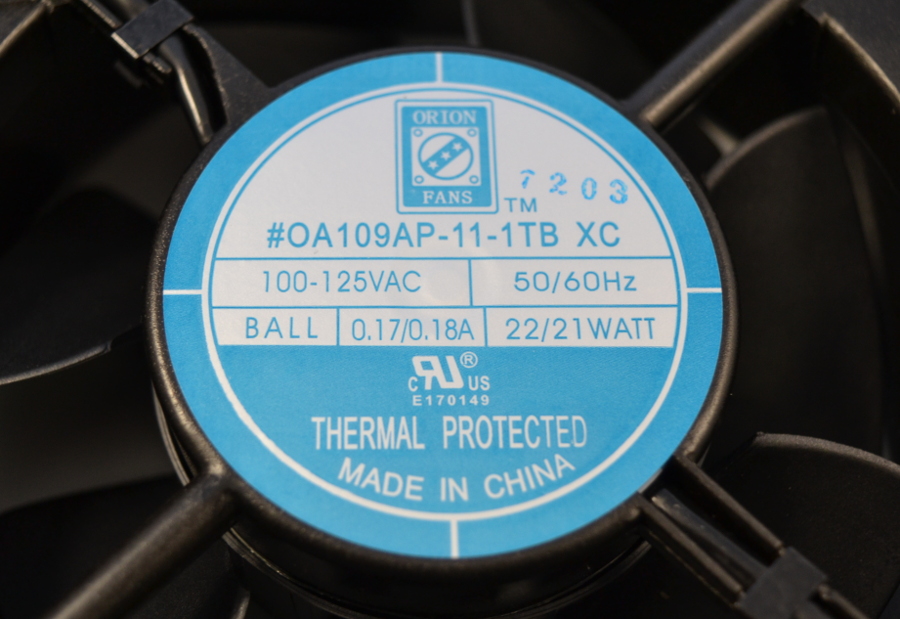

Двигатель вентилятора питается от источника переменного тока, рабочее напряжение лежит в диапазоне от 110 до 125 В. Номинальная потребляемая мощность составляет 21 Вт при частоте 50 Гц и 22 Вт при частоте 60 Гц. Скорость вращения при частоте 50 Гц – 2800 об./мин., при частоте 60 Гц – 3300 об./мин., воздушный поток – 3,11 и 3,71 м³/мин. соответственно. Подробно смотрите в заводской спецификации.

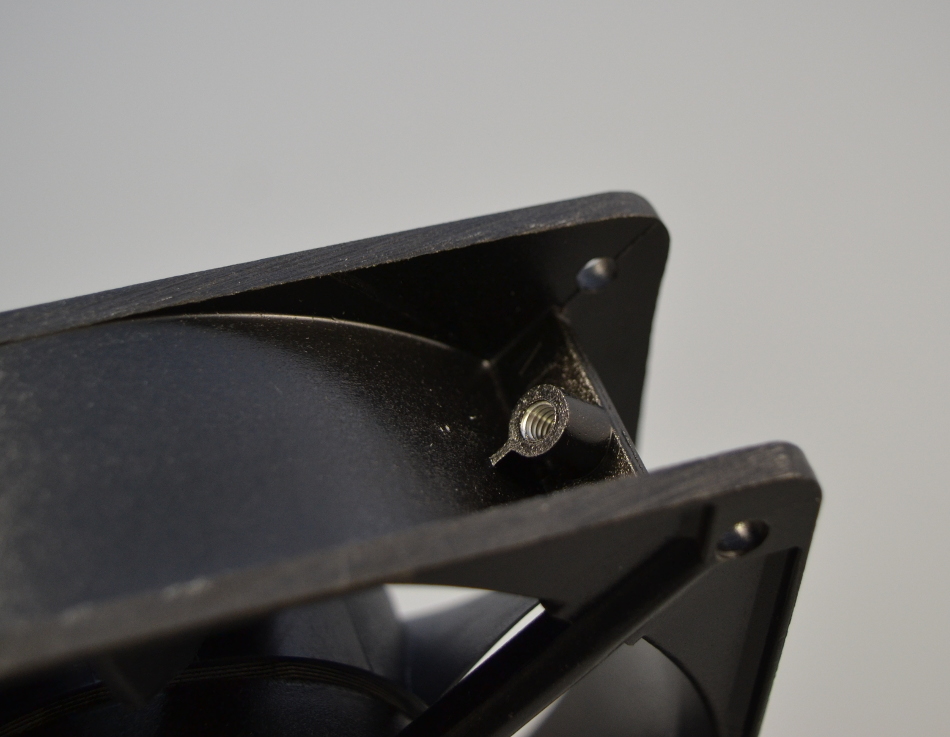

Для заземления коруса на торце сделаны отверстие с резьбой.

Производитель

Англ.: Manufacturer.

Orion Fans
Серия

Англ.: Series.

OA109
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

115VAC
Рабочее напряжение

Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.

110 ~ 125VAC
Ток номинальный

Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.

0.17A
Мощность

Power (Watts)

21W
Размер/габарит

Англ. Size / Dimension

Square - 120mm L x 120mm H
Ширина
Width
38.00mm
Воздушный поток

Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени.

Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.

110.0 CFM (3.11m³/min)
Тип подшипников

Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:

  • Ball – подшипники качения;
  • Sleeve – подшипники скольжения;
  • Hydrodynamic – гидродинамические подшипники скольжения;
  • Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла;
  • Superflo – подшипники скольжения с механизмом постоянной смазки.
Ball
Тип вентилятора
Fan Type
Tubeaxial

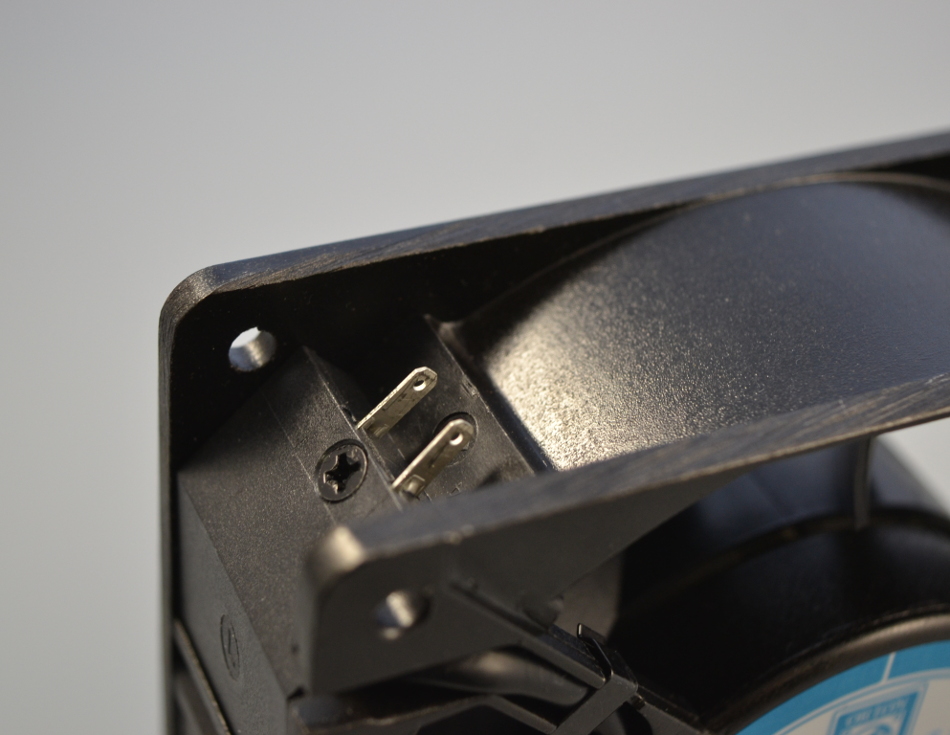

Выводы

Тип заделки контактов для подключения (англ. Termination).

  • Wire Lead – проволочные выводы;
  • PC Pin – контактные штырьки для монтажа на плату через отверстия;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • QC (Quick Connection) – быстроразъёмное соединение;
  • Wire Wrap – соединение накруткой;
  • IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.
2 Terminals
Скорость вращения

RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).

2800 RPM
Статическое давление

Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.

0.490 in H2O (122.1 Pa)
Шум
Noise
43 dB
Защита двигателя

Защита двигателя (англ. Motor Protection):

  • Автоперезапуск (англ. Auto Restart) – в ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя; вентилятор автоматически перезапустится, когда ротор будет разблокирован.
  • Защита от неверной полярности питания (англ. Polarity Protection) – если перепутать полярность при подключении питания, двигатель вентилятора не выйдет из строя.
  • Защита от блокировки ротора (англ. Locked Rotor Protection) – в случае блокировки ротора двигателя при включённом питании сопротивление обмотки защищает вентилятор от перегрева и возгорания в течении определённого времени.
  • Защита полного сопротивления (англ. Impedance Protection) – это защита двигателя вентилятора от выхода из строя, которая активируется, когда ротор работающего при номинальном напряжении двигателя по какой-либо причине блокируется без отключения питания. При этом повышается импеданс (полное сопротивление по переменному току) обмоток двигателя для предотвращения увеличения тока и перегрева двигателя.
Защита от перегрева
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-10 ~ 65°C
Ресурс

Русурс или срок службы (англ. Durability) изделия при определённых условиях:

  • Operating Life – ресурс, срок службы;
  • Mechanical Life – конструктивный рабочий ресурс;
  • Electrical Life – рабочий ресурс электрической части изделия.
60 000 часов при +40 °C
