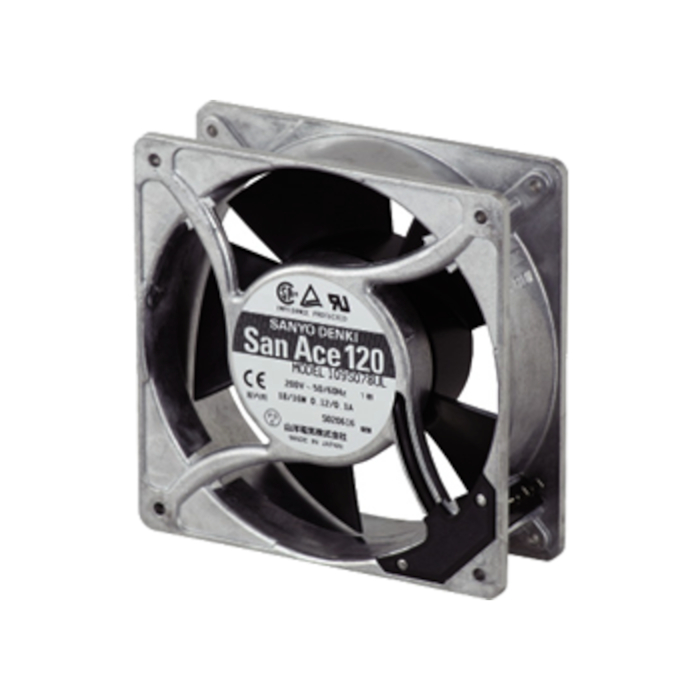

Sanyo Denki San Ace 120 109S008UL Вентилятор переменного тока, 180~220 В, 119х119х38 мм

Описание: Аксиальный вентилятор переменного тока, питание: 180~220 В (50/60 Гц), потребляемый ток: 0,09 А, скорость воздушного потока: 2,35 м³/мин., размер: 119х119х38 мм, подшипники: Ball, выводы: 2 клеммы, защита двигателя от возгорания при блокировке ротора.
Производитель: Sanyo Denki
Раздел каталога: Вентиляторы AC
Артикул: 109S008UL
Вес: 0.55 кг
Документация: SANYO DENKI 109S008UL аксиальный вентилятор переменного тока, 180~220 В, 119х119х38 мм

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Вентилятор San Ace 120

Аксиальный вентилятор SANYO DENKI 109S008UL входит в серию San Ace 120 и предназначен для работы в системах охлаждения радиоэлектронного оборудования.

Двигатель питается от сети переменного тока 200 В частотой 50/60* Гц (рабочее напряжение составляет 180～220 В, потребляемый ток – 0,09 А). Система подвески ротора двигателя – два подшипника качения (Ball).

Сопротивление изоляции составляет минимум 10 МОм при 500 В постоянного тока. Диэлектрическая прочность: 1500 В переменного тока в течении 1 минуты.

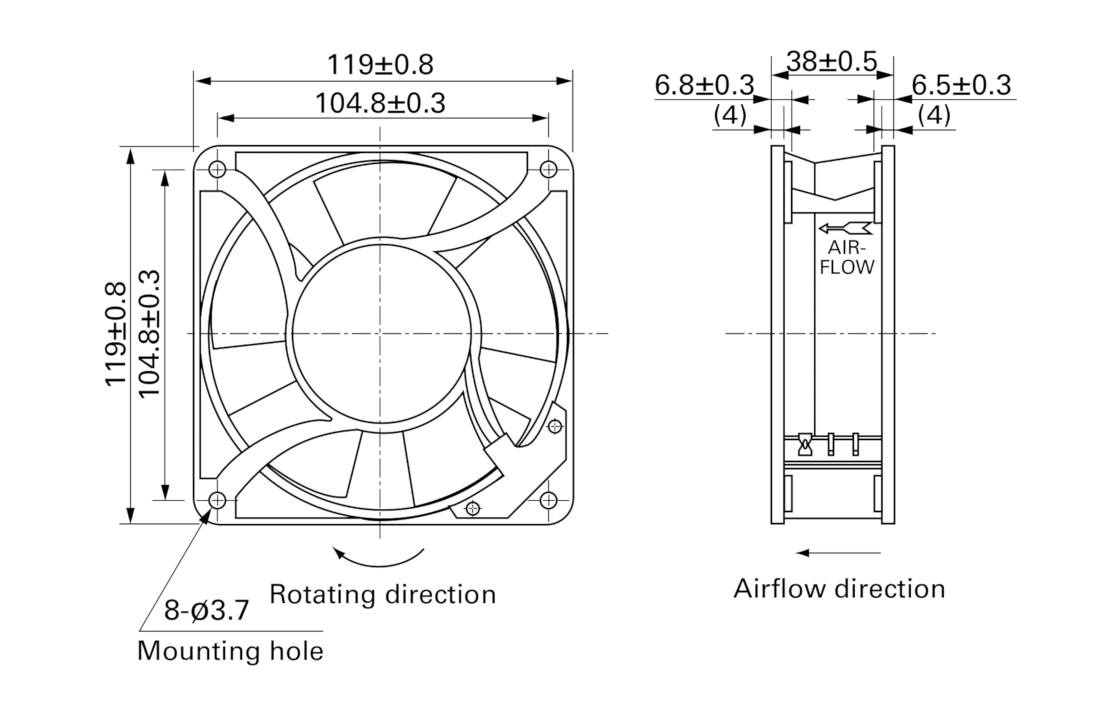

Корпус изготовлен из алюминия и покрашен в чёрный цвет. Для крепления во фланцах корпуса сделано 8 отверстий Ø3,7 мм (по 4 на каждом фланце). Выводы для подключения питания выполнены в виде двух клемм, расположенных на торце корпуса. Габаритные размеры вентилятора составляют 119х119х38 мм. Вес изделия – 550 грамм.

Лопасти вентилятора изготовлены из негорючего пластика чёрного цвета (UL 94V-1). Они вращаются по часовой стрелке, а воздушный поток направлен навстречу, если смотреть со стороны этикетки. Направление воздушного потока и вращения обозначены стрелками на корпусе изделия.

Вентилятор может устанавливаться в любой пространственной ориентации. Температура хранения: -30 – +70 °С. Рабочая температура: -30 – +60°С.

Расчётный рабочий ресурс вентилятора составляет 25 000 часов при номинальном напряжении и температуре +60°С.

Защита двигателя

В вентиляторе109S008UL реализована функция «Locked rotor burnout protection» – это защита двигателя вентилятора от возгорания, которая активируется, когда ротор работающего при номинальном напряжении двигателя по какой-либо причине блокируется без отключения питания. При этом следует соблюдать осторожность при повышении напряжения может возникнуть перегрузка по току.

------------------------------------------------

* – характеристики вентилятора зависят от частоты питающего напряжения (см. спецификацию).

Производитель Англ.: Manufacturer.	Sanyo Denki
Серия Англ.: Series.	San Ace 120
Напряжение номинальное Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.	200VAC
Рабочее напряжение Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.	180 ~ 220VAC
Ток номинальный Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.	0.09A
Мощность Power (Watts)	18W
Размер/габарит Англ. Size / Dimension	Square - 119mm L x 119mm H
Ширина Width	38.00mm
Воздушный поток Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени. Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.	83.0 CFM (2.35m³/min)
Тип подшипников Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА: Ball – подшипники качения; Sleeve – подшипники скольжения; Hydrodynamic – гидродинамические подшипники скольжения; Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла; Superflo – подшипники скольжения с механизмом постоянной смазки.	Ball
Тип вентилятора Fan Type	Tubeaxial
Выводы Тип заделки контактов для подключения (англ. Termination). Wire Lead – проволочные выводы; PC Pin – контактные штырьки для монтажа на плату через отверстия; Solder Cup – трубчатый вывод под пайку провода; Crimp – обжимной контакт; Screw Termination – винтовой зажим; Clamp Connection – клеммное соединение; QC (Quick Connection) – быстроразъёмное соединение; Wire Wrap – соединение накруткой; IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.	2 Terminals
Скорость вращения RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).	2700 RPM
Статическое давление Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.	0.224 in H2O (55.9 Pa)
Шум Noise	40.0 dB(A)
Защита двигателя Защита двигателя (англ. Motor Protection): Автоперезапуск (англ. Auto Restart) – в ситуации, когда включённый вентилятор блокируется внешним усилием повышение температуры обмоток будет предотвращено временным отключением электропитания двигателя; вентилятор автоматически перезапустится, когда ротор будет разблокирован. Защита от неверной полярности питания (англ. Polarity Protection) – если перепутать полярность при подключении питания, двигатель вентилятора не выйдет из строя. Защита от блокировки ротора (англ. Locked Rotor Protection) – в случае блокировки ротора двигателя при включённом питании сопротивление обмотки защищает вентилятор от перегрева и возгорания в течении определённого времени. Защита полного сопротивления (англ. Impedance Protection) – это защита двигателя вентилятора от выхода из строя, которая активируется, когда ротор работающего при номинальном напряжении двигателя по какой-либо причине блокируется без отключения питания. При этом повышается импеданс (полное сопротивление по переменному току) обмоток двигателя для предотвращения увеличения тока и перегрева двигателя.	Защита блокировки ротора
Рабочая температура Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения: T_A – температура окружающей среды (англ. Ambient Temperature) T_C - температура корпуса (англ. Case Temperature) T_j - температура p-n-перехода (англ. Junction Temperature) T_STG - температура хранения (англ. Storage Temperature) Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F]	-30 ~ 60°C
Ресурс Русурс или срок службы (англ. Durability) изделия при определённых условиях: Operating Life – ресурс, срок службы; Mechanical Life – конструктивный рабочий ресурс; Electrical Life – рабочий ресурс электрической части изделия.	25 000 часов при +60 °C
