IXYS IXGR60N60B2D1 Высокоскоростной IGBT, Uкэ=600 В, Iк=75 А, Pмакс=250 Вт

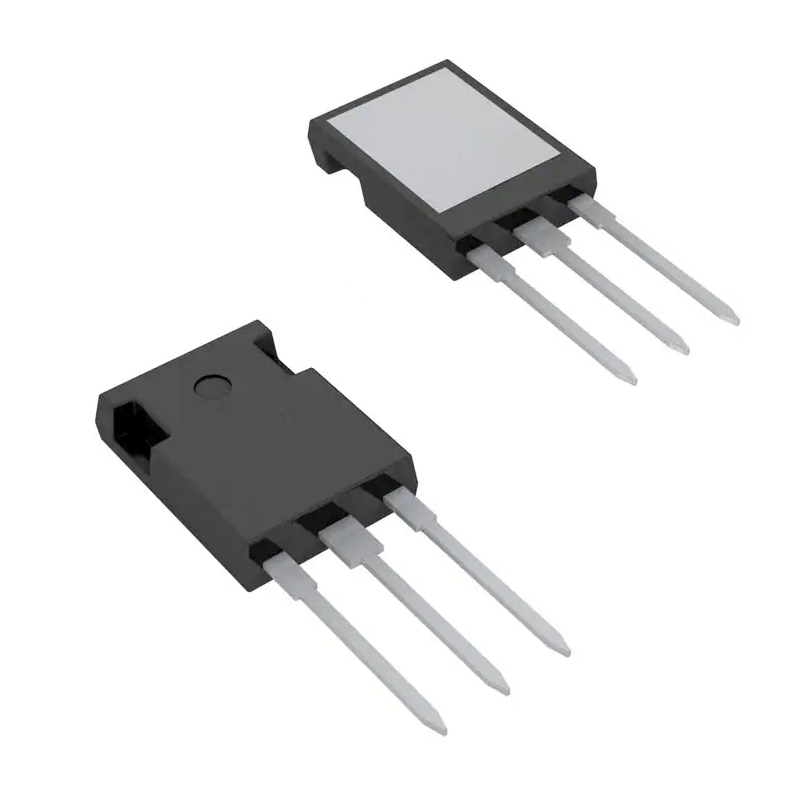

Описание: Высокоскоростной биполярный транзистор с изолированным затвором IGBT, Uкэ=600 В, Iк=75 А, Pмакс=250 Вт, корпус: ISOPLUS247 (TO-247-3 с електрически изолированной задней поверхностью).
Производитель: IXYS
Раздел каталога: IGBT
Артикул: IXGR60N60B2D1
Документация: IXGR60N60B2D1 (спецификация)

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Применение

Источники бесперебойного питания (ИБП)
Импульсные и резонансные источники питания
Контроль скорости двигателя переменного тока
Сервоприводы постоянного тока и приводы роботов
Прерыватели постоянного тока

Другие наименования

IXGR 60N60B2D1

Производитель Англ.: Manufacturer.	IXYS
Серия Англ.: Series.	HiPerFAST™
Тип IGBT Англ.: IGBT Type.	PT
Напряжение пробоя коллектор-эмиттер Англ.: Collector Emitter Breakdown Voltage (Max)	600V
Ток коллектора Англ.: Maximal Collector Current, I_C	75A
Current - Collector Pulsed (Icm) Current - Collector Pulsed (Icm)	300A
Vce(on) (Max) @ Vge, Ic Vce(on) (Max) @ Vge, Ic	2V @ 15V, 50A
Мощность макс. Максимальная рассеиваемая мощность (англ. Power Max).	250W
Switching Energy Switching Energy	1mJ (off)
Вход Input Type	Standard
Td (on/off) @ 25°C Td (on/off) @ 25°C	28ns/160ns
Условия испытаний Англ.: Test Condition.	400V, 50A, 3.3 Ohm, 15V
Gate Charge Gate Charge	170nC
Время обратного восстановления Время обратного восстановления, t_{вос,обр} (англ. Reverse Recovery Time, t_rr) – время переключения диода с заданного прямого тока на заданное обратное напряжение от момента прохождения тока через нулевое значение до момента, когда обратный ток, уменьшаясь от максимального импульсного значения, достигает заданного значения обратного тока.	35ns
Тип монтажа Англ.: Mounting Type	Through Hole
Корпус Англ. Package / Case	TO-247-3
Заводской корпус Supplier Device Package	ISOPLUS247™
Упаковка Упаковка (англ. Packaging) Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности. Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование. Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем. Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин. Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем. Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем. Ammo – компоненты находятся на ленте, сложенной зигзагом в коробку. Коробки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.	Tube

Самовывоз

Вы можете забрать товар самостоятельно в нашем офисе по адресу г. Санкт-Петербург, проспект Шаумяна, 10, к1.

Доставка по Санкт-Петербургу

Наша компания осуществляет собственную курьерскую доставку по Санкт-Петербургу в пределах КАД. Доставка по Ленинградской области согласовывается дополнительно.

Вы также можете воспользоваться услугами специализированных курьерских служб по их тарифам.

Доставка по России

Доставка товаров по России осуществляется посредством выбранной Вами транспортной компании (ТК) и по её тарифам.

Подробную информацию о доставке смотрите в соответствующем разделе нашего сайта: подробнее о доставке.

Кол-во Цена за ед.

Товар снят с производства

Звоните, мы поможем подобрать аналог

+7 (812) 622-17-70

Заказной компонент
