Amphenol PT06A-10-6S(SR) Разъём с компенсатором натяжения кабеля, 6 контактов мама

Описание

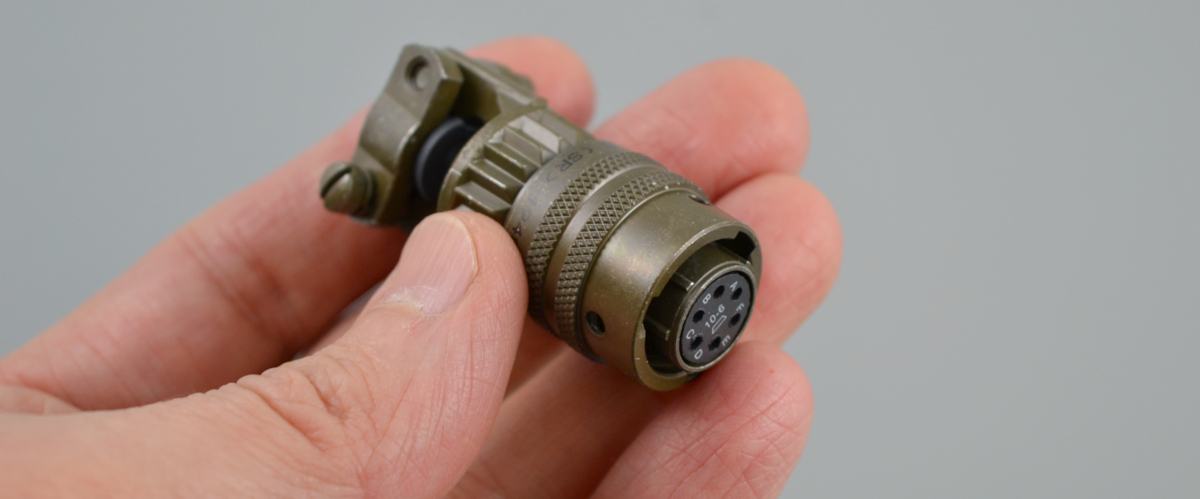

Круглый прямой силовой разъём с компенсатором натяжения кабеля, 6 контактов (мама), выводы под пайку, монтаж: на кабель, байонетный замок, назначение: общее для жёстких условий, цвет корпуса: тёмно-зелёный.

Производитель
Amphenol
Раздел каталога
Круглые разъёмы
Артикул
PT06A-10-6S(SR)
Документация
Разъёмы Amphenol серии PT

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

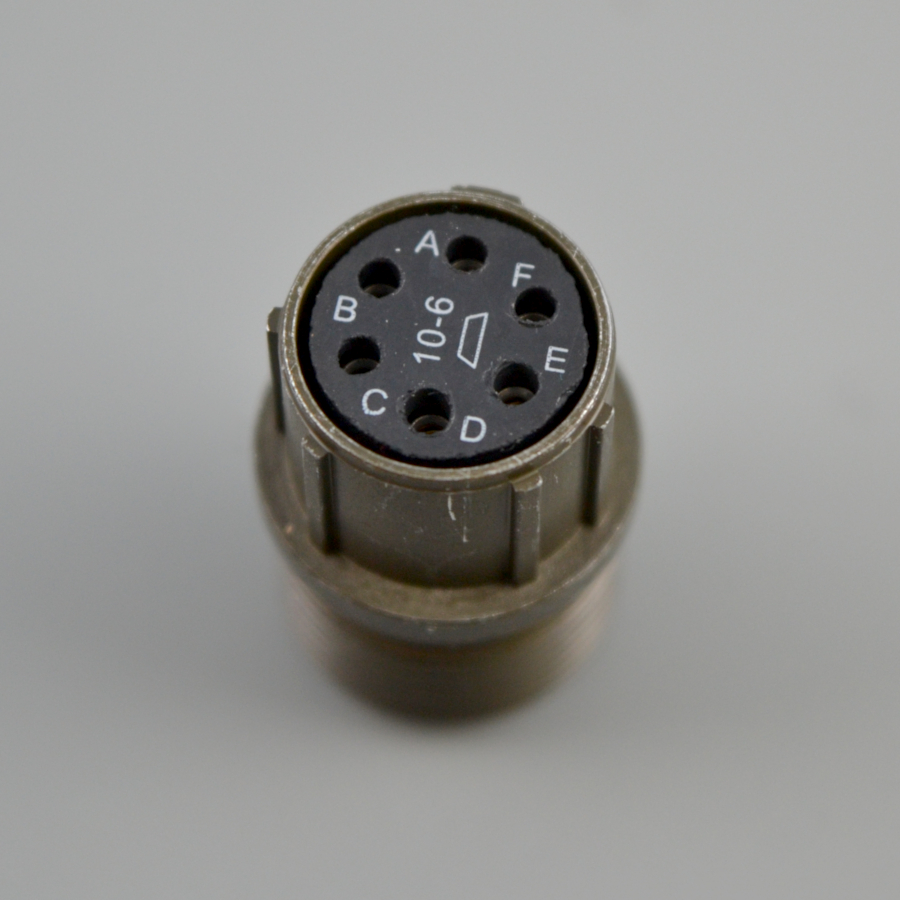

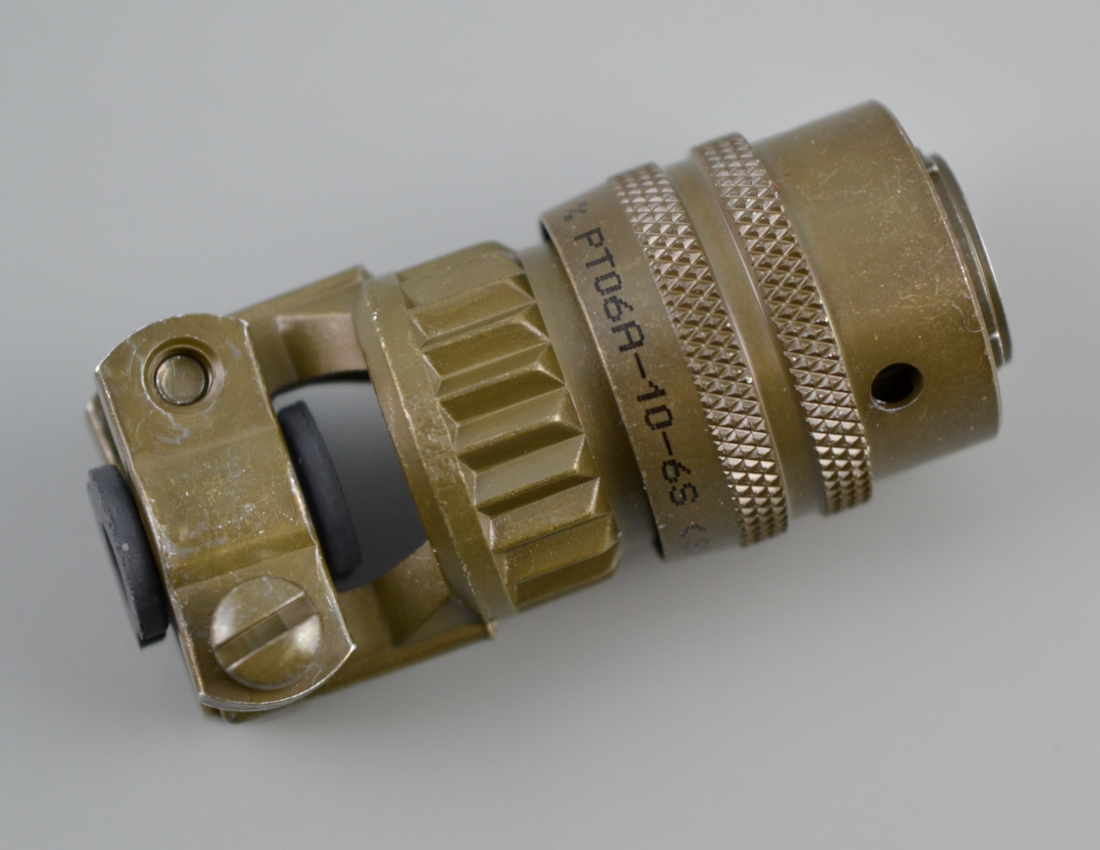

Разъём общего назначения имеет шесть позолоченных контактов типа «мама». Корпус выполнен из алюминия с байонетным замком. На замковом кольце разъёма нанесена насечка, которая препятствует проскальзыванию пальцев во время соединения с ответной частью.

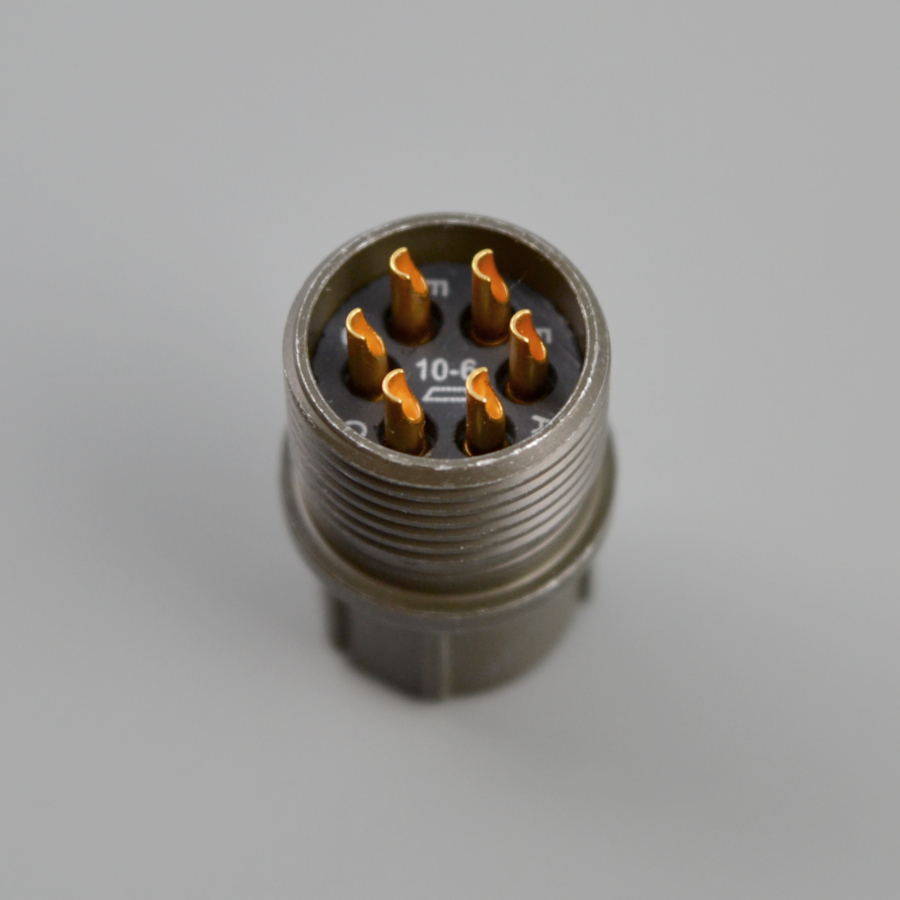

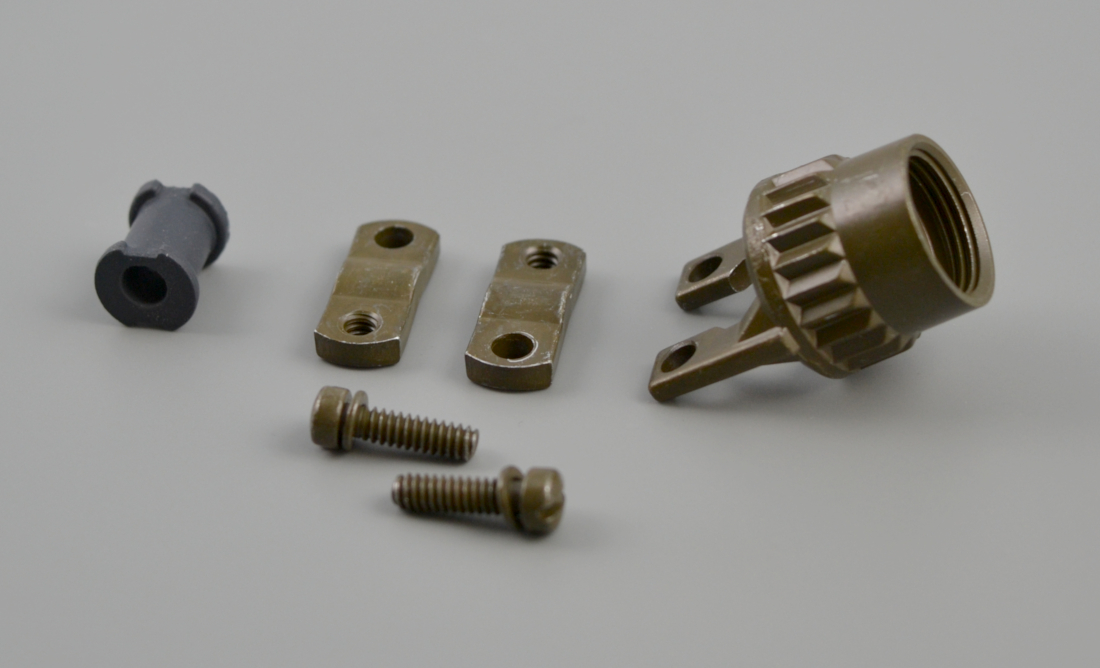

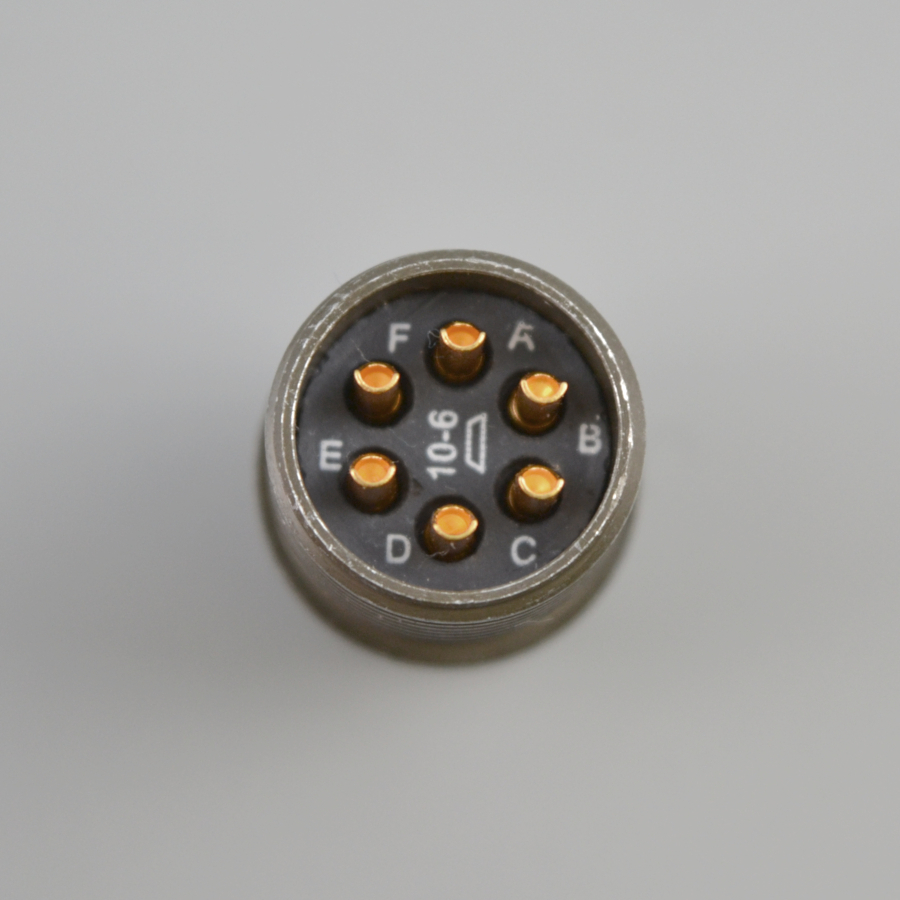

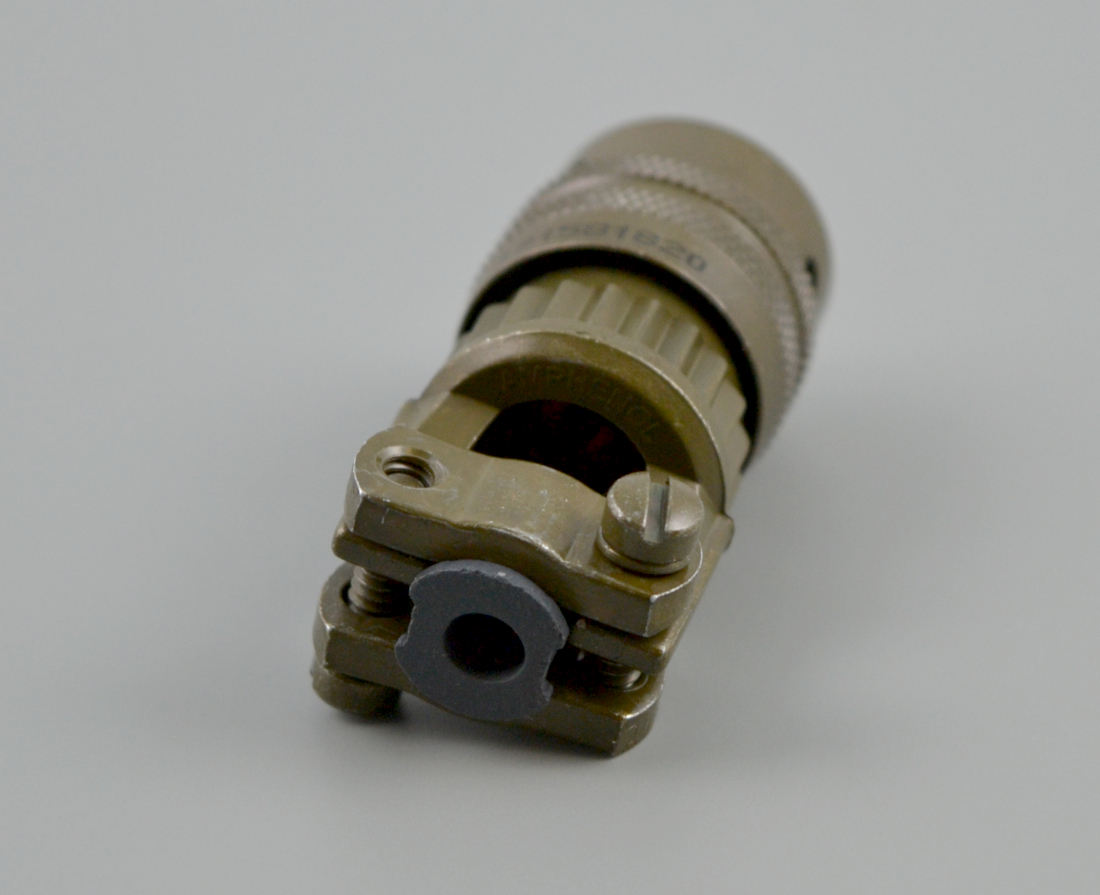

В комплект входит винтовой фиксатор кабеля с компенсатором натяжения. Для удобства пайки выводы контактной части имеют трубчатую форму с выборкой, они промаркированы и и ориентированы вверх.

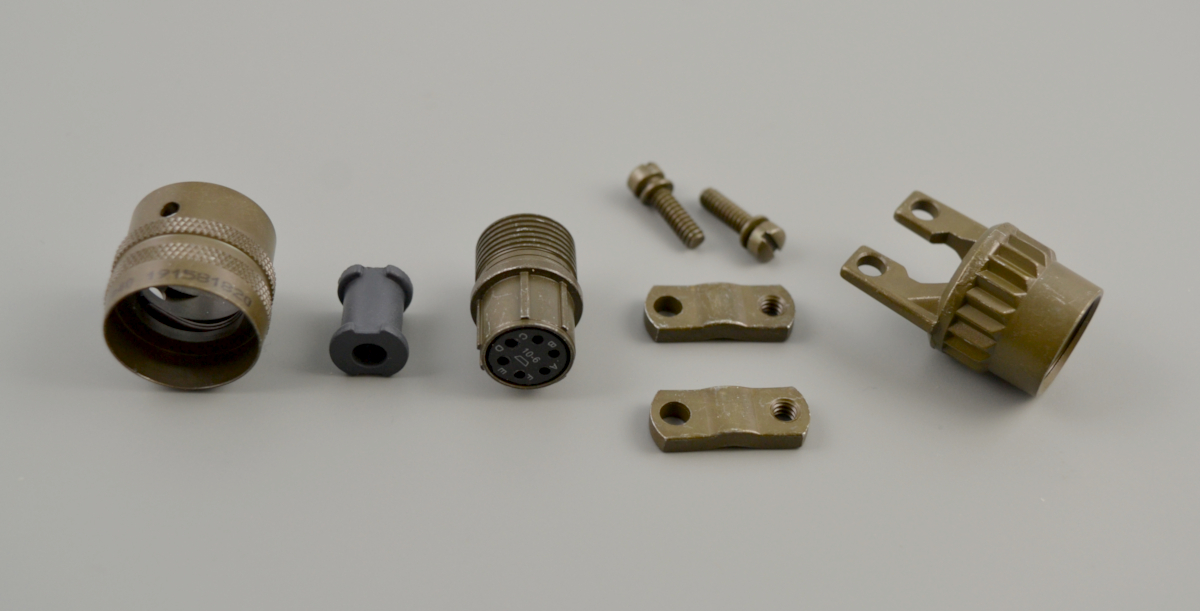

Спецификация поставки

  • Контактная часть – 1 шт.;
  • корпус разъёма – 1 шт.;
  • замковое кольцо – 1 шт.;
  • винтовой фиксатор кабеля с компенсатором натяжения – 1 шт.

Изделие упаковано в полиэтиленовый пакетик и поставляется россыпью.

Другие наименования

  • PT06A-10-6S(SR)
  • PT06A106SSR
  • PT06A-10-6SSR

Купить PT06A-10-6S(SR) Amphenol Разъём с компенсатором натяжения кабеля, 6 контактов мама

Производитель

Англ.: Manufacturer.

Amphenol
Серия

Англ.: Series.

MIL-DTL-26482 Series I, PT
Тип разъема
Connector Type
Plug, Female Sockets
Количество контактов

Англ. Number of Positions или Contacts.

Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing).

6
Ток номинальный

Англ. Current Rating.

7.5A
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

600VAC
Покрытие контактов

Англ.: Contact Finish или Contact Plating.

Gold
Тип монтажа
Mounting Type
Free Hanging (In-Line)
Выводы

Тип заделки контактов разъёма для подключения кабеля (англ. Termination).

  • Wire Leads – проволочные выводы;
  • PC Pins – контактные штырьки для печатной платы;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • Wire Wrap – соединение накруткой.
Solder Cup
Размер оболочки
Shell Size - Insert
10-6
Материал оболочки, покрытие

Shell Material, Finish

Aluminum, Olive Drab Cadmium Plated
Тип сопряжения

Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.

  • Bolted (Threaded Lock) – разъём с резьбовым замком (вилка прикручивается к розетке за счёт гайки с резьбой).
  • M23 Locking – разъём с резьбовым замком с метрической резьбой M23 .
  • M23 Locking Anticlockwise – тоже, но с левой резьбой.
  • Bayonet Locking – байонетное соединение (быстро выполняемое соединение с фиксацией вилки и розетки посредством осевого перемещения и поворота или смещения одной части разъёма относительно другой).
  • Push-Pull – при первом нажатии разъём соединяется и фиксируется, при повторном – разъединяется.
  • Snap-In – при соединении вилки с розеткой разъёмы защелкиваются и фиксируются.
  • Latch Lock – замок с защелкой.
Bayonet Lock
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-55 ~ 125°C
Особенности

Англ. Features

Strain Relief
Упаковка

Упаковка (англ. Packaging)

  • Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
  • Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование.
  • Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин.
  • Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем.
  • Ammo – компоненты находятся на ленте, сложенной зигзагом в коробку. Коробки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
Bulk
