99-5109-700-04 Круглый разъём на кабель, 4 контакта папа
- Описание
Прямой круглый разъём, контакты: 4, вилка (папа), Iном. = 6A, Uном. = 250 В, тип монтажа: на кабель Ø4-6 мм, степень защиты IP67, с экранированием, тип сопряжения: M16 Locking.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 99-5109-700-04
- Документация
- Binder 99 5109 700 04 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Круглый разъём Binder 423 серии
Круглый кабельный разъём 423 серии с M16 правой резьбовой замковой системой является частью семейства силовых разъемов питания Binder.
Корпус изготовлен из никелированной латуни, что обеспечивает исключительную долговечность и надёжность работы: минимальное количество циклов сопряжения разъёма с ответной частью (соединение/разъединение) составляет 500.
Резьбовая замковая система M16 обеспечивает надёжный контакт и неподвижность вилки и розетки относительно друг друга. Для ориентации сочленения разъём имеет ключ. В сопряженном состоянии этот разъём обеспечивает защиту IP67.
Контакты изготовлены из бронзы и покрыты серебром, количество 4 на разъем, все под провод сечением 0,14-1 мм². Номинальный ток: 6 А. Номинальное напряжение составляет 250 В, номинальное импульсное напряжение – 1500 В.
Кабельный вывод допускает использование с наружным диаметром, составляющим 4-6 мм.
Разъём выполнен c экранированием.

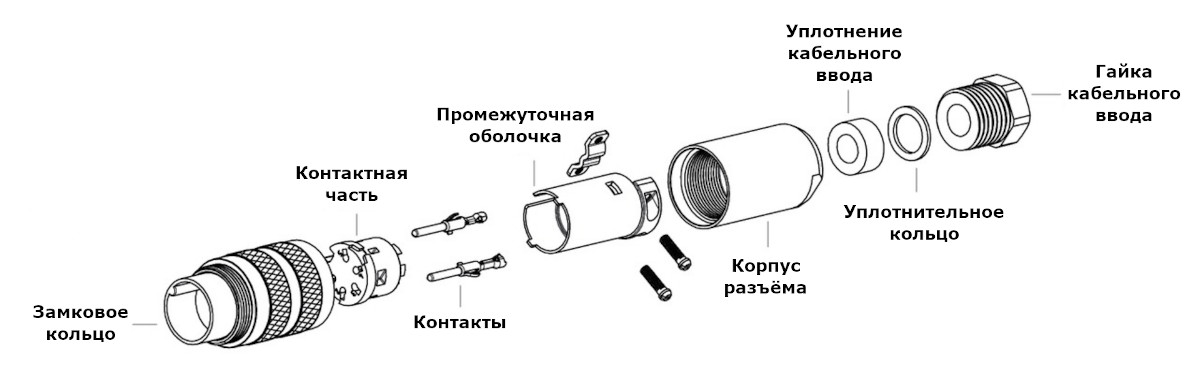

Спецификация поставки
- замковое кольцо – 1 шт.;
- контактная часть – 1 шт.;
- контакты – - 4 шт. (заказываются отдельно);
- промежуточная оболочка – 1 шт.;
- корпус разъёма – 1 шт.;
- уплотнение кабельного ввода – 1 шт.;
- уплотнительное кольцо – 1 шт.;
- гайка кабельного ввода – 1 шт.
Другие наименования
- 99 5109 700 04
- 99-5109-700-04
- 99510970004
- 423-99510970004
- 423 99 5109 700 04
- 42399510970004
- 423-99-5109-700-04
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
423 |
|
Тип разъема
Connector Type
|
Circular, male |
|

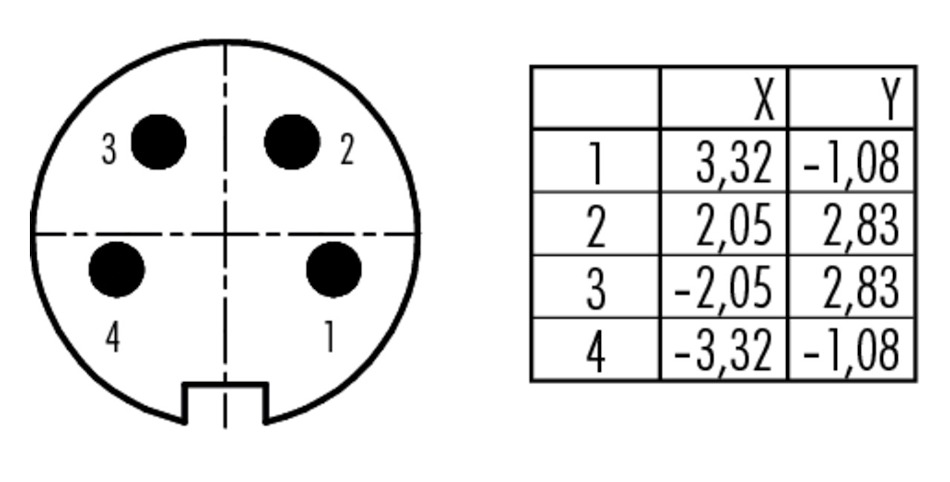

Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
4 |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Прямой |
|
Ток номинальный
Англ. Current Rating. |
6A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
250V |
|
Номинальное импульсное напряжение
Англ. Rated Impulse Voltage |
1500V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Silver |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Crimp |
| Сечение провода | 0,14-1,00 мм² |
|
AWG
AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США. |
26-18 |
|
Кабельный вывод
Кабельный вывод (англ. Cable Outlet) определяет наружный диаметр кабеля, на который может устанавливаться разъём. |
Ø4-6 мм |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
M16 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP67 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
shielded |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-40 ~ 95°C |
|
Ресурс
Русурс или срок службы (англ. Durability) изделия при определённых условиях:
|
более 500 циклов |
