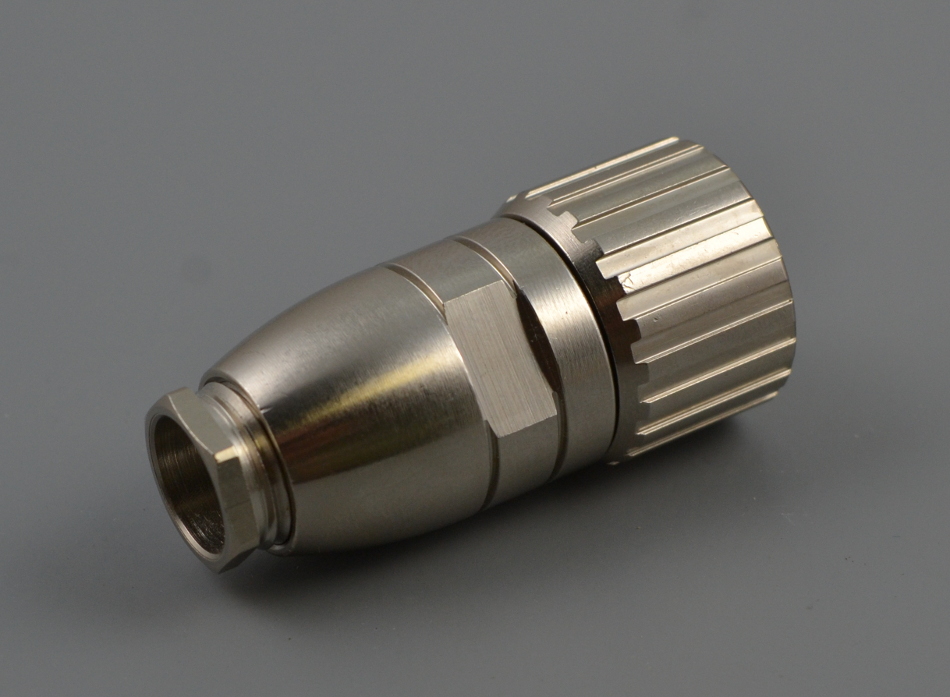

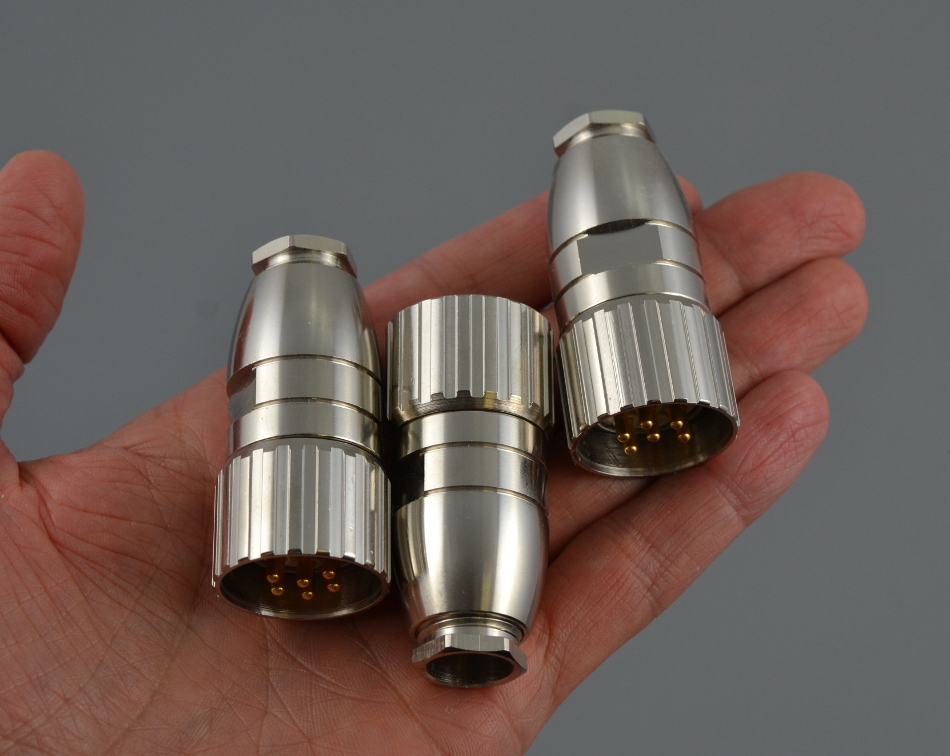

Binder 99-4635-00-06 Круглый разъём на кабель, 6 контактов папа

Описание

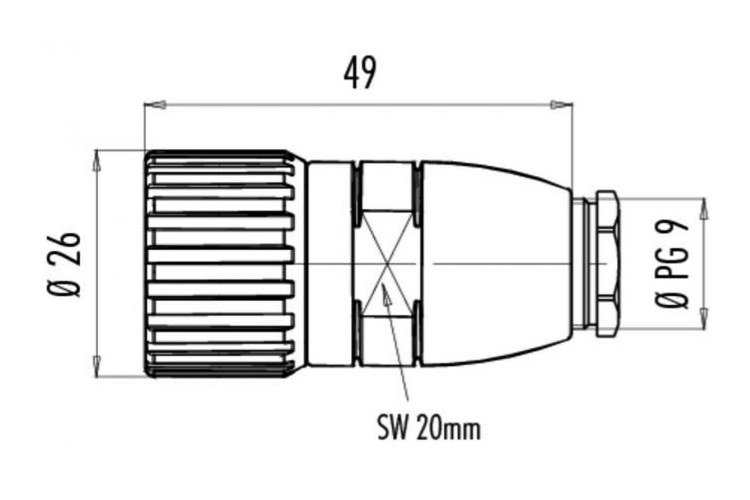

Прямой круглый разъём питания, вилка (папа), 6 контактов, Iном.=20 А, Uном.=300 В, выводы под пайку, монтаж на кабель Ø6-10 мм, IP67, замок: M23.

Производитель
Binder
Раздел каталога
Круглые разъёмы
Артикул
99-4635-00-06
Документация
Binder 99 4635 00 06 (спецификация)
623 серия разъёмов Binder

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

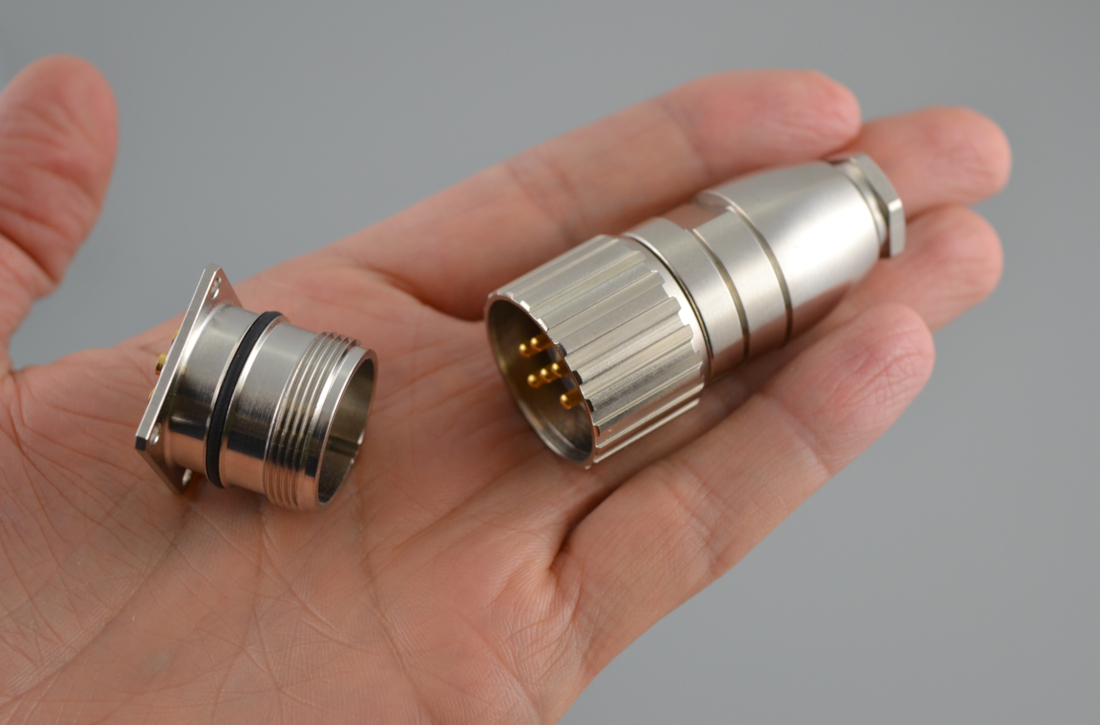

Круглый разъём 623 серии

Круглый соединитель 623 серии с M23 правой резьбовой замковой системой является частью семейства силовых разъемов питания Binder.

Полностью металлический корпус изготовлен из никелированной латуни, что обеспечивает исключительную долговечность и надёжность работы.

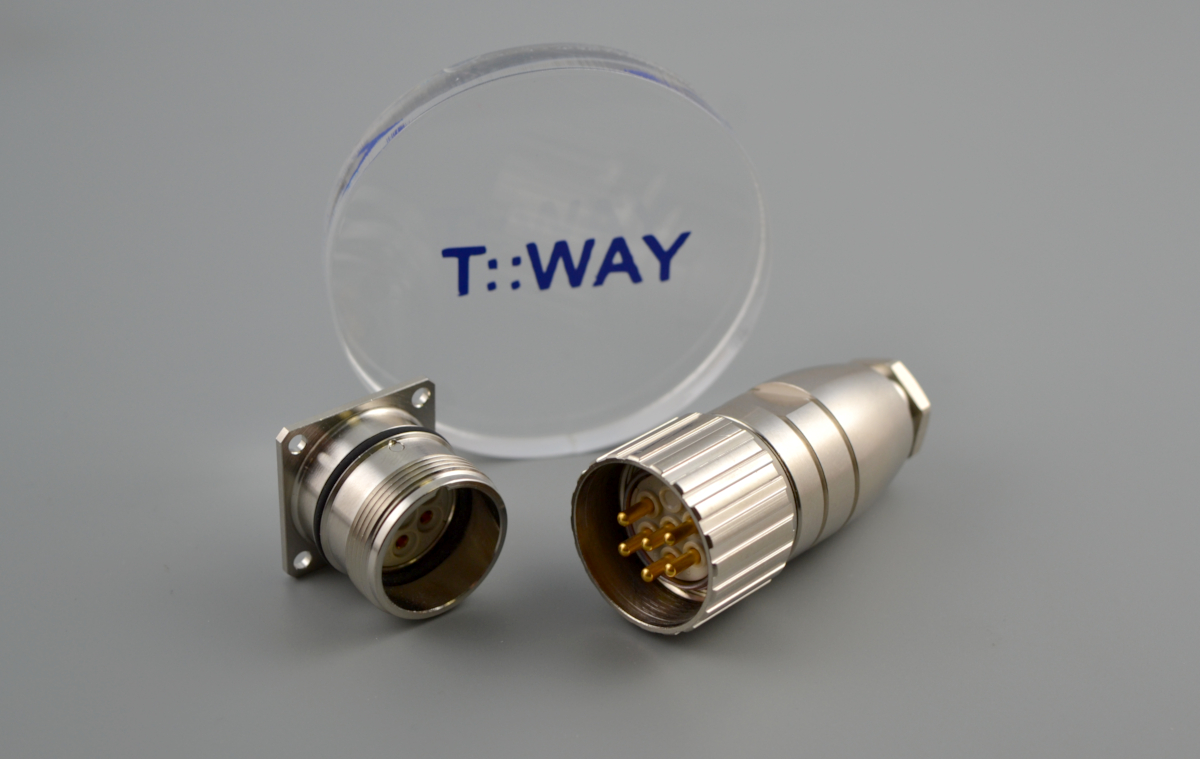

Резьбовая замковая система M23 обеспечивает надёжный контакт и неподвижность вилки и розетки относительно друг друга. Для ориентации сочленения разъём имеет ключ. Количество циклов «соединение/разъединение»: более 50. В сопряженном состоянии этот разъём обеспечивает защиту IP67.

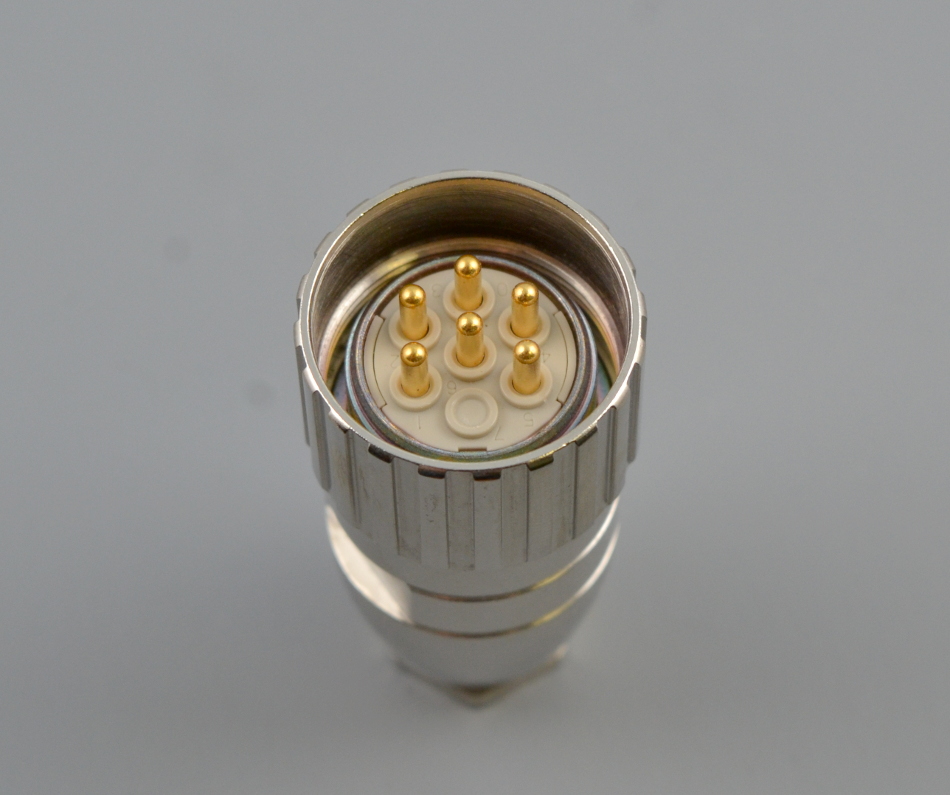

В разъёме сделано 6 позолоченных контактов, все под провод сечением 2,5 мм². Номинальный ток: 20 А. Номинальное напряжение составляет 300 В, номинальное импульсное напряжение 2500 В.

Кабельный вывод допускает использование кабеля с наружным диаметром, составляющим 6-10 мм.

Разъём изготовлен без экранирования. Рабочая температура лежит в диапазоне от -20 до +125 °C.

Назначение

Разъём Binder 99-4635-00-06 предназначен для использования в промышленных системах управления и электропитания.

Внимание!

Разъемы со степенью защиты IP67 не подходят для использования под водой. При использовании на открытом воздухе необходимо предусмотреть дополнительную защиту разъёмов от коррозии.

Нельзя подключать или разъединять разъём кабеля с разъёмом оборудования под нагрузкой. Неправильное использование может привести к травме, а также к выходу из строя оборудования.

Спецификация поставки

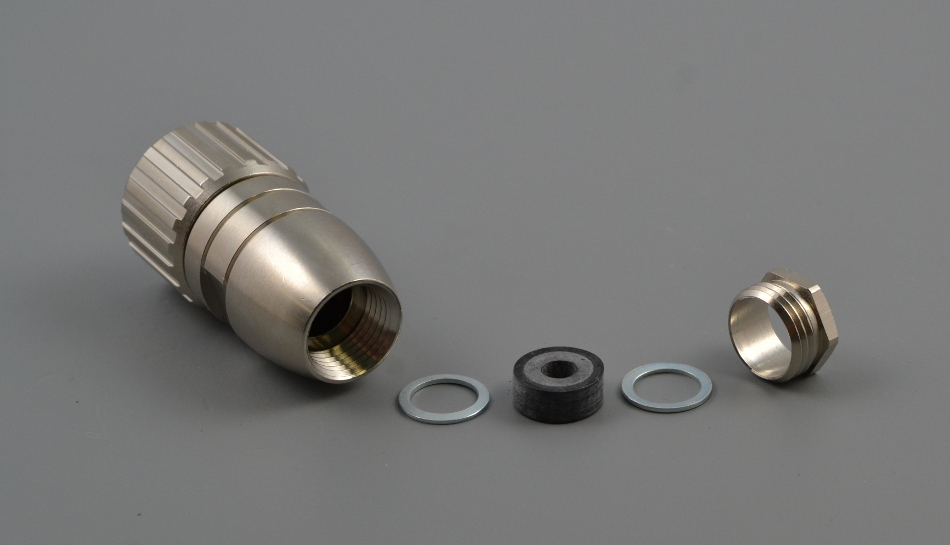

В комплект поставки входит разъём и уплотнительная прокладка. Изделие поставляется россыпью.

Другие наименования

  • 99 4635 00 06
  • 99-4635-00-06
  • 9946350006
  • 623-9946350006
  • 623 99 4635 00 06
  • 6239946350006
  • 623-99-4635-00-06

Производитель

Англ.: Manufacturer.

Binder
Серия

Англ.: Series.

623
Тип разъема
Connector Type
Circular, male

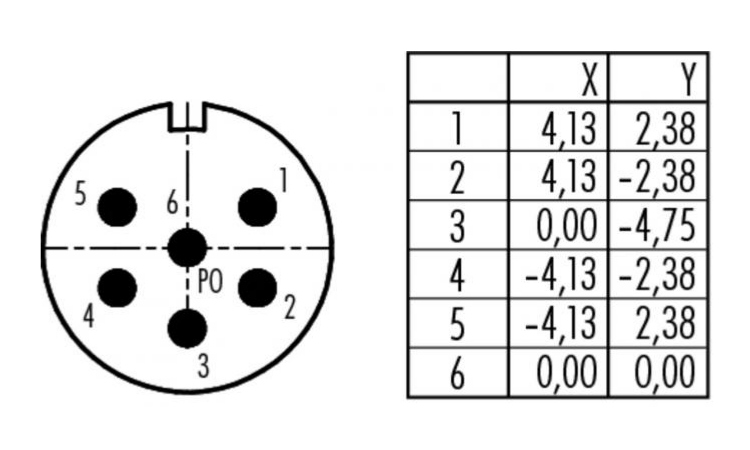

Количество контактов

Англ. Number of Positions или Contacts.

Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing).

6
Форма разъёма

Форма разъёма (англ. Connector Form):

  • Прямой разъём (англ. Straight) – корпус разъёма сделан так, что ось кабельного ввода и ось сопряжения разъёма с ответной частью совпадают.
  •  Угловой 90° (англ. Right-angle) – корпус разъёма изготовлен таким образом, что кабельный ввод находятся под прямым углом относительно оси сопряжения разъёма с ответной частью.
Прямой
Ток номинальный

Англ. Current Rating.

6x20A
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

300V
Номинальное импульсное напряжение

Англ. Rated Impulse Voltage

2500V
Покрытие контактов

Англ.: Contact Finish или Contact Plating.

Gold
Тип монтажа
Mounting Type
Cable Mount
Выводы

Тип заделки контактов разъёма для подключения кабеля (англ. Termination).

  • Wire Leads – проволочные выводы;
  • PC Pins – контактные штырьки для печатной платы;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • Wire Wrap – соединение накруткой.
Solder
Сечение провода 2,50 мм²
AWG

AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США.

14
Кабельный вывод

Кабельный вывод (англ. Cable Outlet) определяет наружный диаметр кабеля, на который может устанавливаться разъём.

Ø6-10 мм
Материал оболочки, покрытие

Shell Material, Finish

Brass, Nickel Plated
Тип сопряжения

Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.

  • Bolted (Threaded Lock) – разъём с резьбовым замком (вилка прикручивается к розетке за счёт гайки с резьбой).
  • M23 Locking – разъём с резьбовым замком с метрической резьбой M23 .
  • M23 Locking Anticlockwise – тоже, но с левой резьбой.
  • Bayonet Locking – байонетное соединение (быстро выполняемое соединение с фиксацией вилки и розетки посредством осевого перемещения и поворота или смещения одной части разъёма относительно другой).
  • Push-Pull – при первом нажатии разъём соединяется и фиксируется, при повторном – разъединяется.
  • Snap-In – при соединении вилки с розеткой разъёмы защелкиваются и фиксируются.
  • Latch Lock – замок с защелкой.
M23 Lock
Степень защиты

Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96).

Первая цифра (защита от проникновения внешних твёрдых предметов):

  • 0 – нет защиты
  • 1 – диаметр ≥50 мм
  • 2 – диаметр ≥12,5 мм
  • 3 – диаметр ≥2,5 мм
  • 4 – диаметр ≥1,0 мм
  • 5 – пылезащишенность (dust protected)
  • 6 – пыленепроницаемость (dust tight)
  • Х – отсутствие нормирования

Вторая цифра (защита от проникновения воды):

  • 0 – нет защиты
  • 1 – вертикальное каплепадение
  • 2 – каплепадение (номинальный угол 15°)
  • 3 – дождевание
  • 4 – сплошное обрызгивание
  • 5 – действие струи
  • 6 – сильное действие струй
  • 7 – временное непродолжительное погружение
  • 8 – длительное погружение
  • Х – отсутствие нормирования
IP67
Экранирование разъёма

Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded).

non-shielded
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-20 ~ 125°C
Ресурс

Русурс или срок службы (англ. Durability) изделия при определённых условиях:

  • Operating Life – ресурс, срок службы;
  • Mechanical Life – конструктивный рабочий ресурс;
  • Electrical Life – рабочий ресурс электрической части изделия.
более 50 циклов

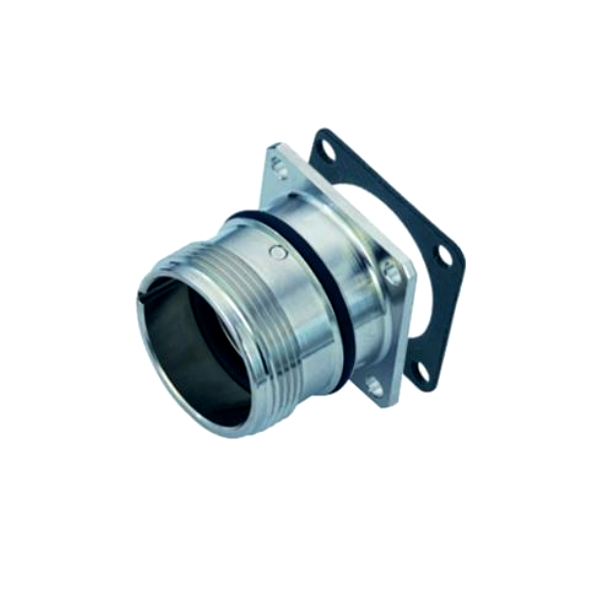

99-4638-00-06 Круглый разъём на панель, 6 контактов, мама, IP67
Binder

Круглый разъём питания, розетка (мама), 6 контактов, Iном.=20 А, Uном.=300 В, выводы под пайку, монтаж на панель спереди, IP67, без экранирования, сопряжение: резьбовой замок M23.

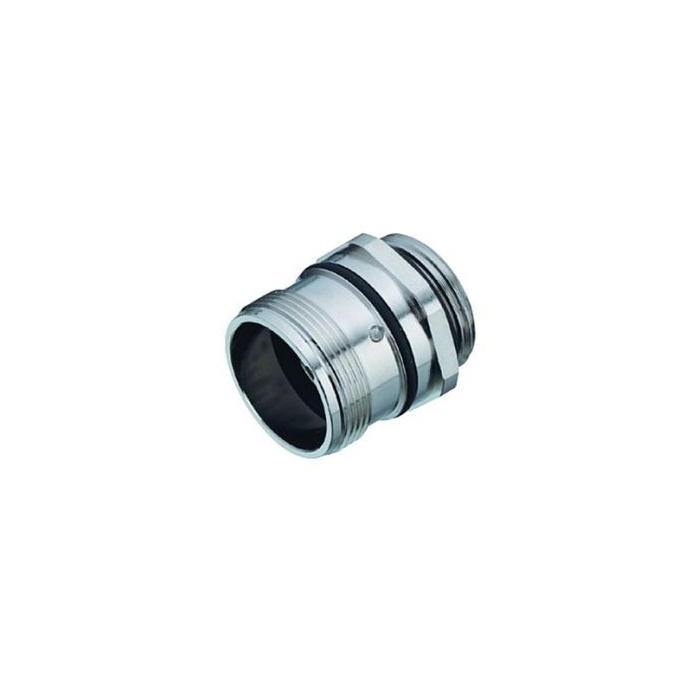

99-4638-20-06 Герметичный разъём, контакты: 6, мама, 20A, IP67
Binder

Прямой круглый разъём, контакты: 6, розетка (мама), Iном. = 12A, Uном. = 300 В, выводы под пайку, тип монтажа: на панель спереди, степень защиты IP67, без экранирования, тип сопряжения: M23 Locking.

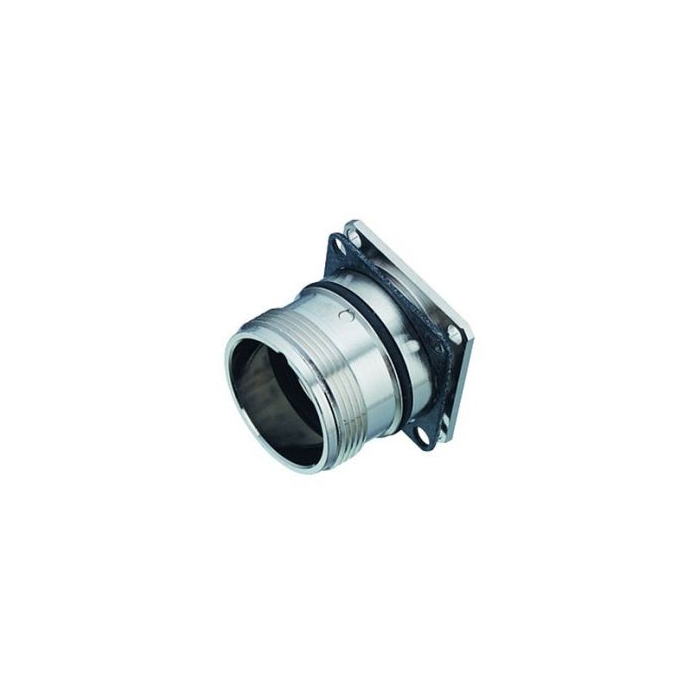

99-4638-80-06 Герметичный разъём, контакты: 6, мама, 20A, IP67
Binder
Прямой круглый разъём, контакты: 6, розетка (мама), Iном. = 20A, Uном. = 300 В, выводы под пайку, тип монтажа: на панель сзади, степень защиты IP67, без экранирования, тип фиксации: M23 Locking.

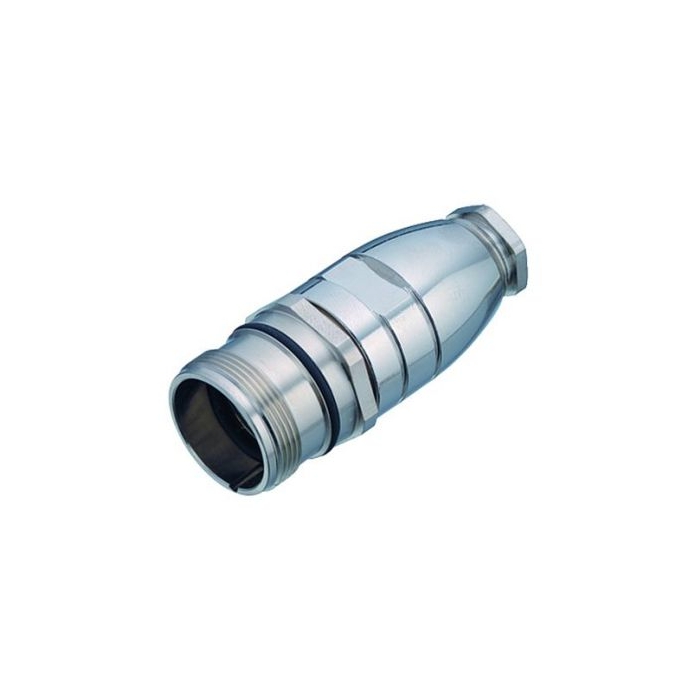

99-4642-00-06 Герметичный разъём, контакты: 6, мама, 20A, IP67
Binder
Прямой круглый разъём, контакты: 6, розетка (мама), Iном. = 20A, Uном. = 300 В, выводы под пайку, тип монтажа: на кабель Ø6-10 мм, степень защиты IP67, без экранирования, тип сопряжения: M23 Locking.

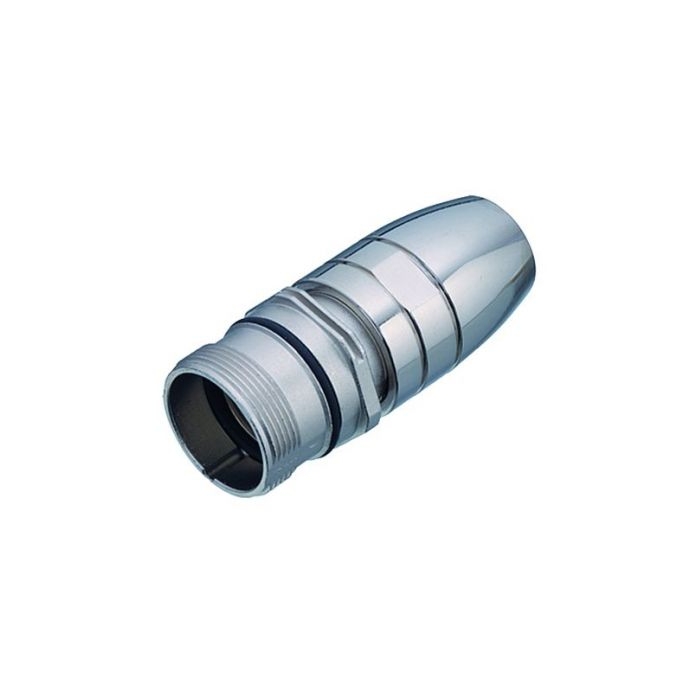

99-4650-00-06 Разъём мама, контакты: 6, 20A, IP67
