99-2009-700-04
- Описание
Корпус круглого кабельного штекерного разъёма на 4 обжимных штырьковых контакта (контакты приобретаются отдельно), монтаж на кабель Ø4-6 мм, экранируемый, IP40, резьбовой замок: M16.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 99-2009-700-04
- Вес
- 0.0265 кг
- Документация
- Binder 99 2009 700 04 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Кабельный разъём Binder 581 серии
Круглый соединитель 581 серии с закручивающейся замковой системой M16 предназначен для монтажа на кабель. Кабельный вывод допускает использование кабеля с наружным диаметром 4-6 мм.
Резьбовая замковая система с правой метрической резьбой M16 обеспечивает надёжный контакт и неподвижность вилки и розетки относительно друг друга. Для ориентации ответных частей разъём имеет ключ. Количество циклов «соединение/разъединение»: более 500. В сопряженном состоянии этот разъём обеспечивает защиту IP40. Резьбовая часть разъёма изготовлена из металла, что обеспечивает исключительную долговечность и надёжность работы.

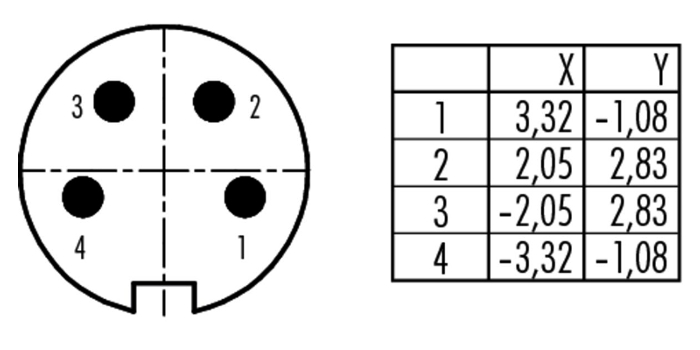

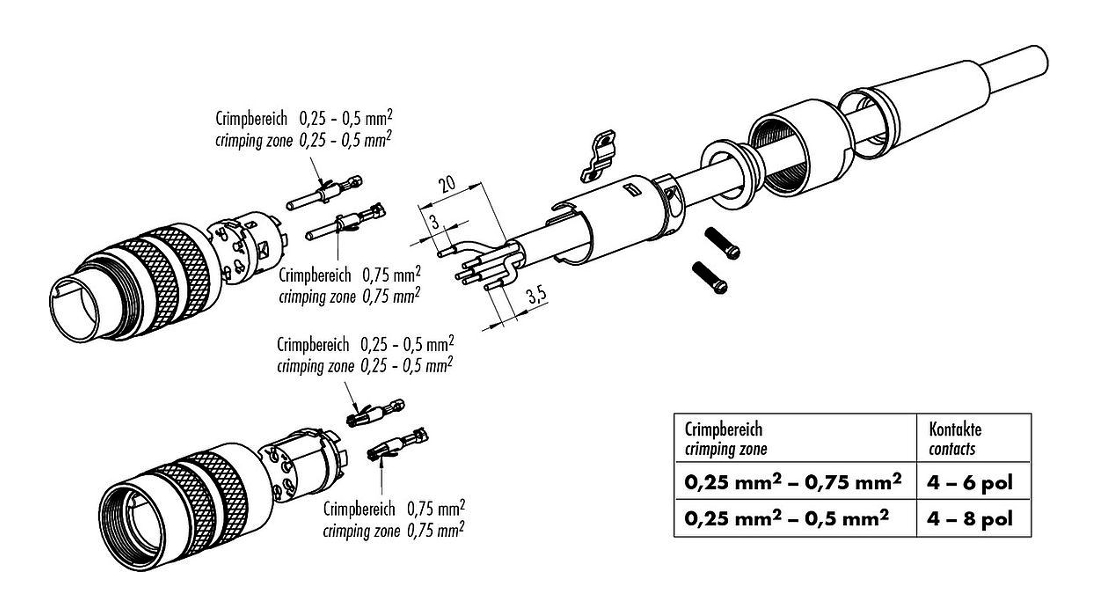

В контактной части разъёма предусмотрено 4 гнезда для установки обжимных штырьковых контактов. Контакты приобретаются отдельно, компания Binder предлагает для этой модели различные варианты контактов штырькового типа (папа) для провода сечением от 0,25 до 0,75 мм². Номинальный ток: 5 А, номинальное напряжение составляет 250 В, номинальное импульсное напряжение 1500 В.
Разъём изготовлен c экранированием.

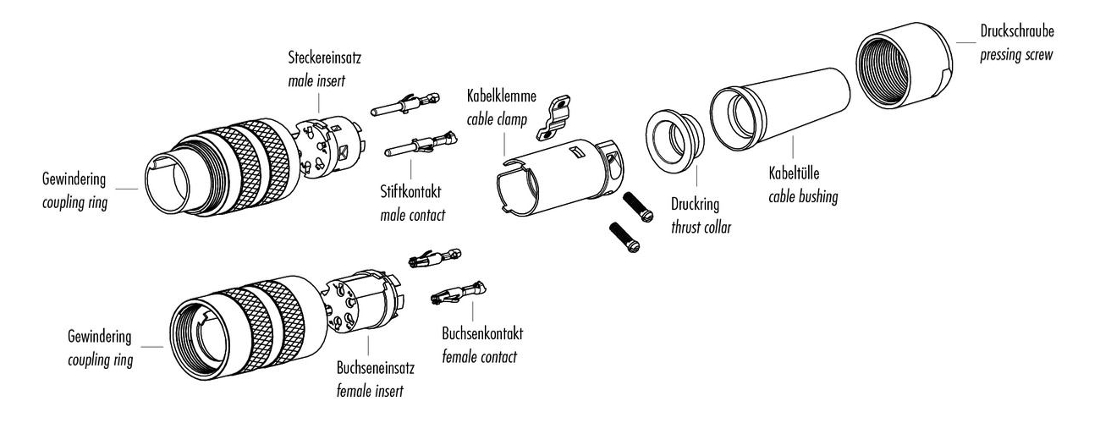

Спецификация поставки
- Корпус со стыковочным кольцом – 1 шт.;
- контактная часть на 4 штырьковых контакта (папа) – 1 шт.;
- кабельный обжим – 1 шт.;
- упорное кольцо – 1 шт.;
- кабельный ввод – 1 шт.;
- обжимная гайка – 1 шт.
Разъёмы Binder 99200970004 поставляются россыпью.
Другие наименования
- 99 2009 700 04
- 99-2009-700-04
- 99200970004
- 581-99200970004
- 581 99 2009 700 04
- 58199200970004
- 581-99-2009-700-04
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
581 |
|
Тип разъема
Connector Type
|
Circular, male |
|
Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
4 |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Прямой |
|
Ток номинальный
Англ. Current Rating. |
6A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
250V |
|
Номинальное импульсное напряжение
Англ. Rated Impulse Voltage |
1500V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Silver |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Crimp |
| Сечение провода | зависит от выбранных контактов |
|
Кабельный вывод
Кабельный вывод (англ. Cable Outlet) определяет наружный диаметр кабеля, на который может устанавливаться разъём. |
Ø4-6 мм |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
M16 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP40 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
shielded |
Штырьковые контакты (папа) под обжим для разъёмов Binder, материал: бронза, покрытие: серебро, сечение провода: 0,75-1,00 мм², линейка 10 000 шт.
Штырьковые контакты (папа) под обжим для разъёмов Binder, материал: бронза, покрытие: серебро, сечение провода: 0,75-1,00 мм², линейка 4000 шт.
Штырьковые контакты (папа) под обжим для разъёмов Binder, материал: бронза, покрытие: серебро, сечение провода: 0,35-0,5 мм², упаковка: лента 10000 шт.
Прямой круглый разъём, контакты: 4, розетка (мама), Iном. = 6A, Uном. = 250 В, обжимные выводы, тип монтажа: на панель спереди, степень защиты IP67, без экранирования, тип сопряжения: M16 Locking.
Прямой круглый разъём, контакты: 4, розетка (мама), Iном. = 6A, Uном. = 250 В, выводы под обжим, монтаж: на панель спереди, степень защиты IP67, без экранирования, замок: M16 Locking.
Прямой круглый разъём, контакты: 4, розетка (мама), Iном. = 6A, Uном. = 250 В, выводы под пайку, тип монтажа: на кабель Ø4-6 мм, степень защиты IP40, с экранированием, тип замка: M16 Locking.
Количество контактов: 4, female cable connector with cable clamp, CRIMP connection, экранированный, кабельный вывод 6 - 8 мм.
