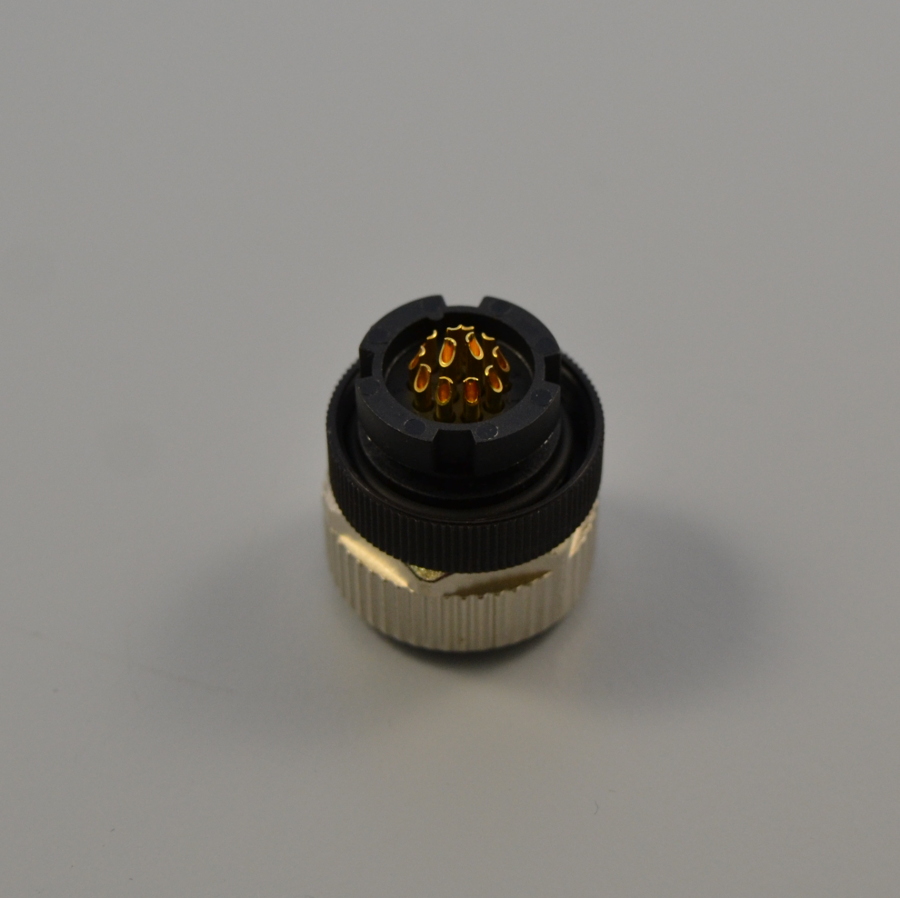

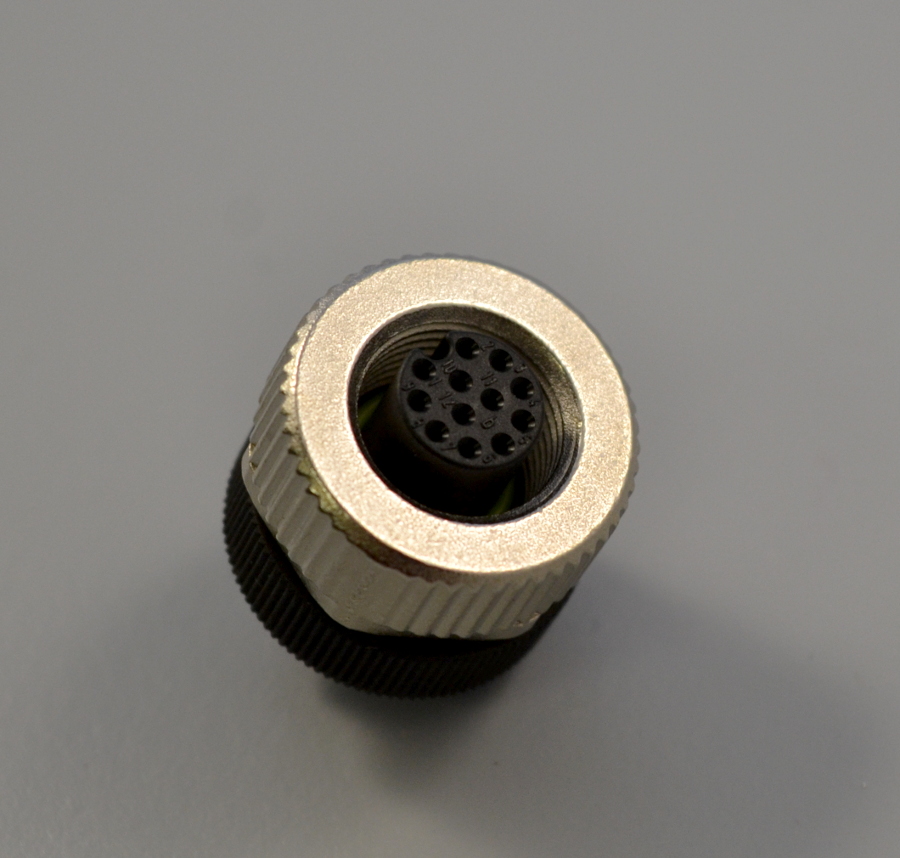

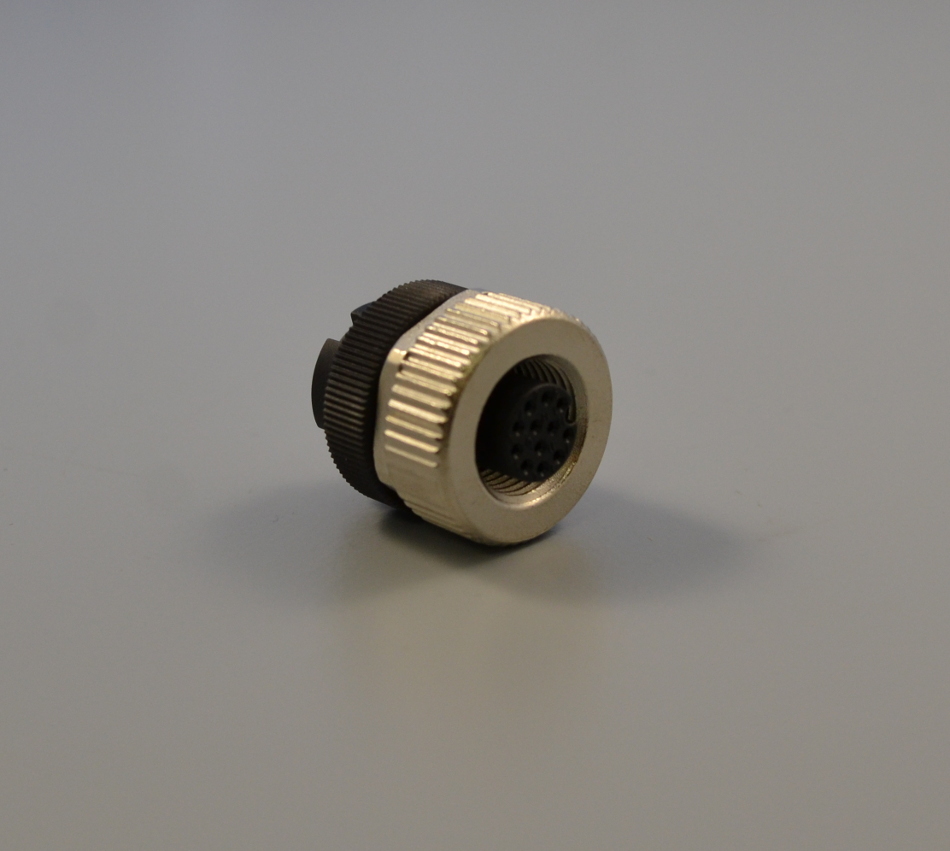

99-0492-52-12

Англ.: Manufacturer.

Англ.: Series.

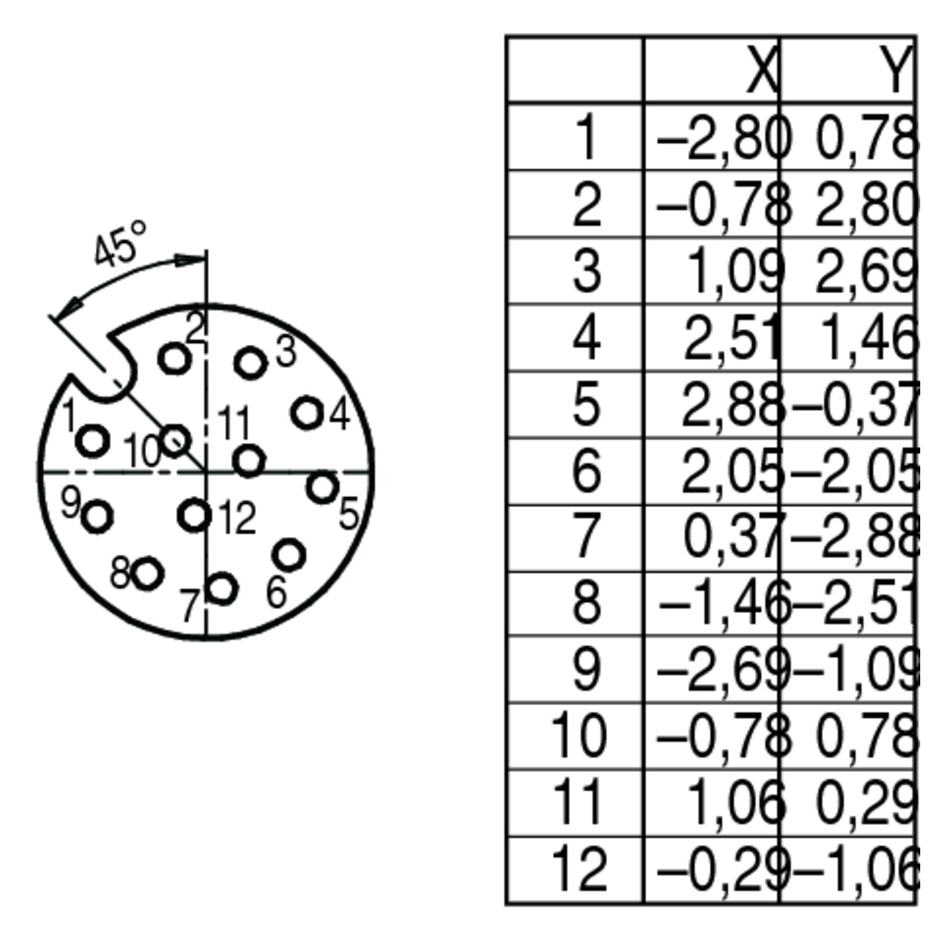

Англ. Number of Positions или Contacts.

Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing).

Форма разъёма (англ. Connector Form):

• Прямой разъём (англ. Straight) – корпус разъёма сделан так, что ось кабельного ввода и ось сопряжения разъёма с ответной частью совпадают.

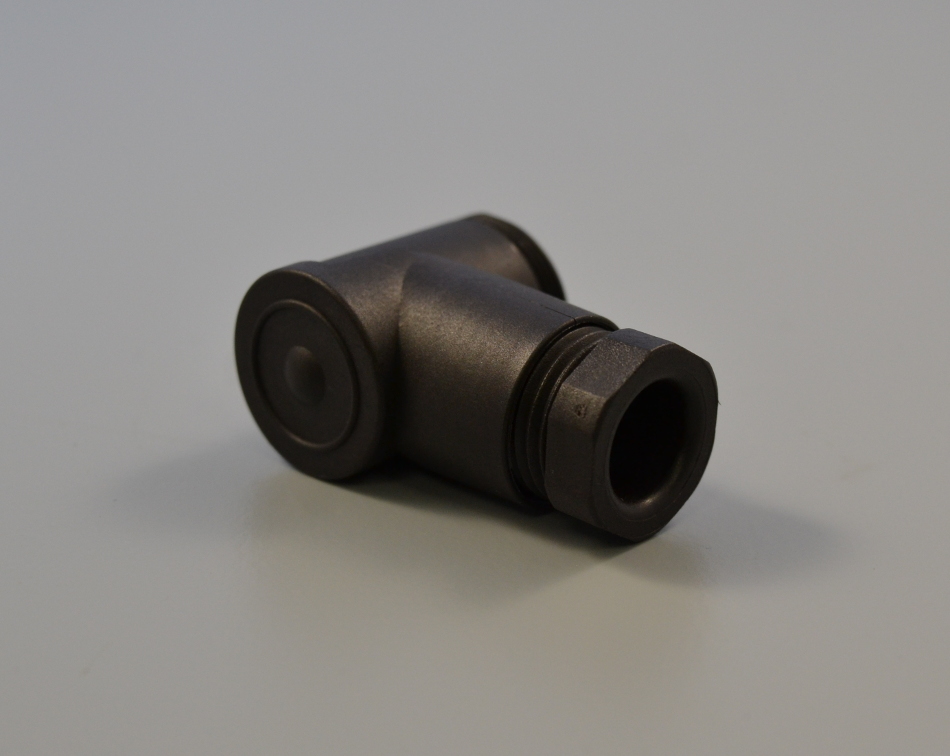

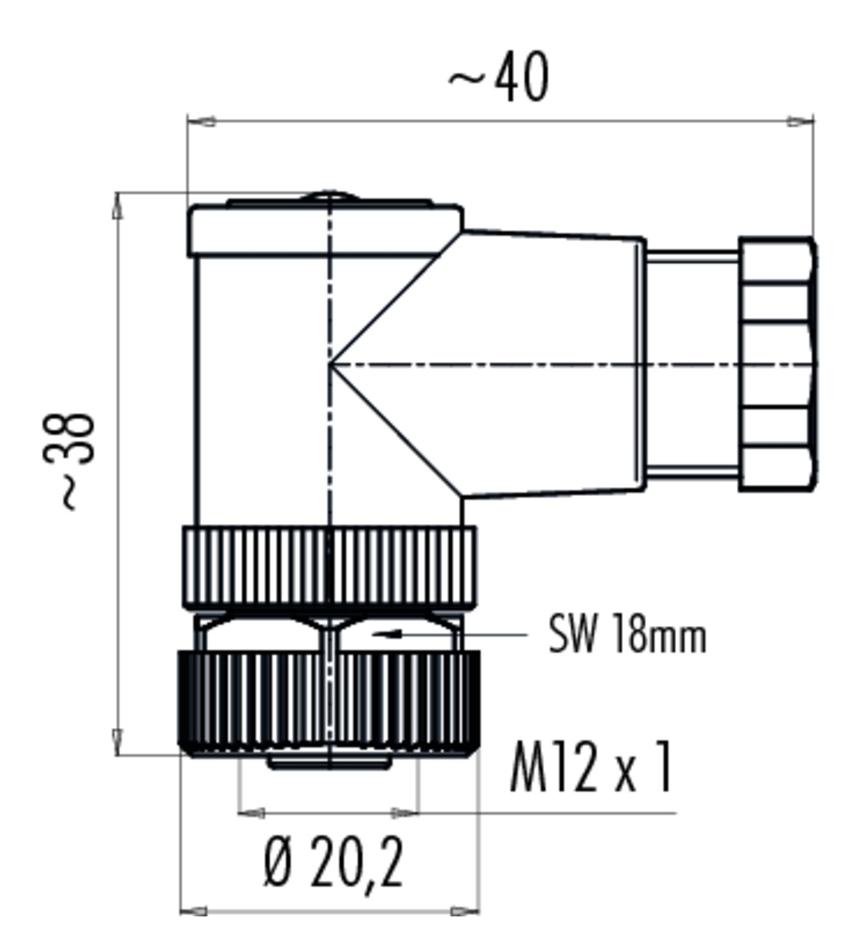

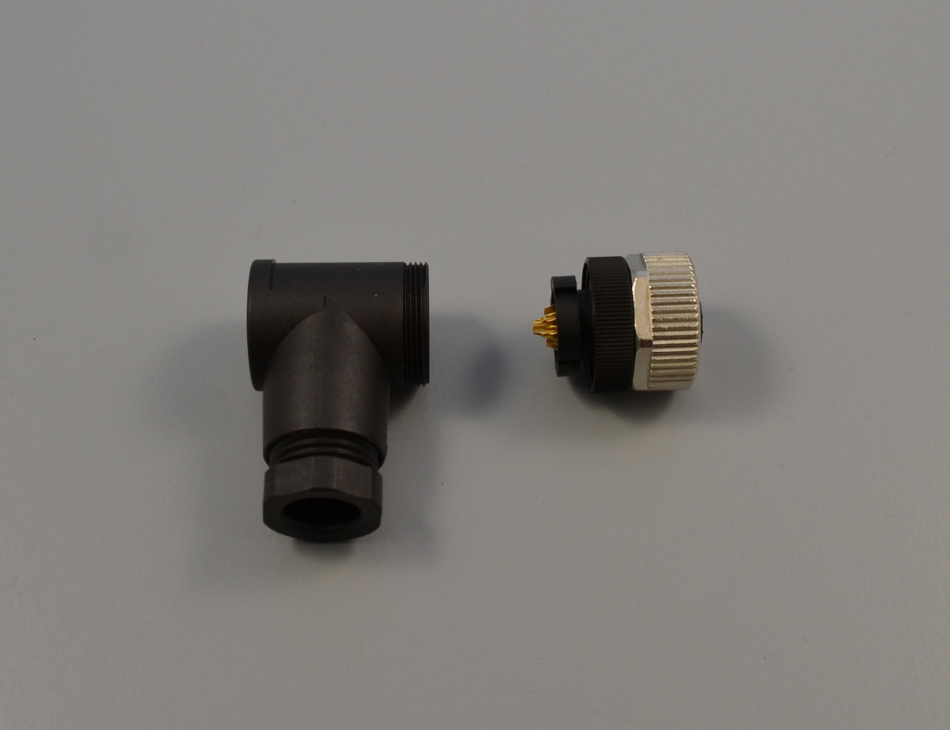

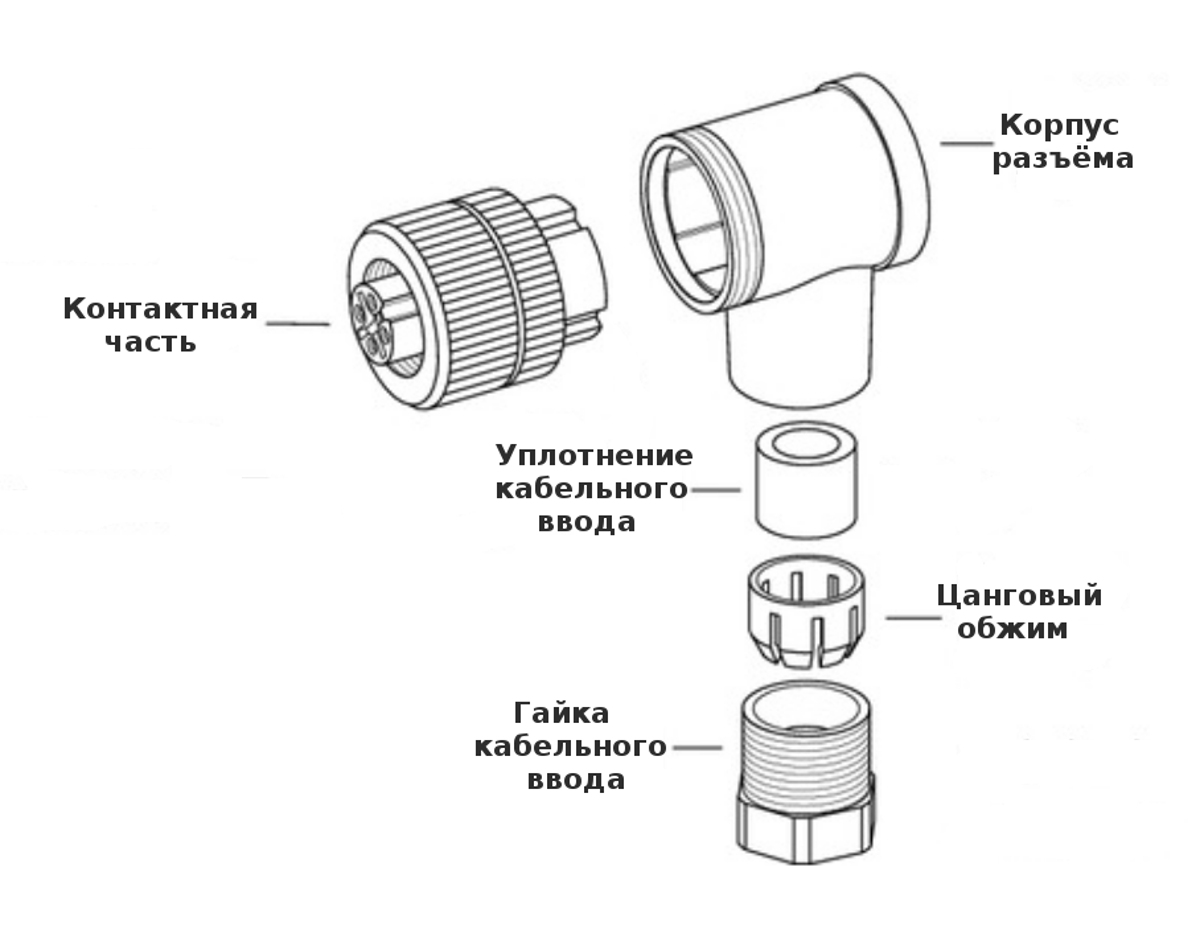

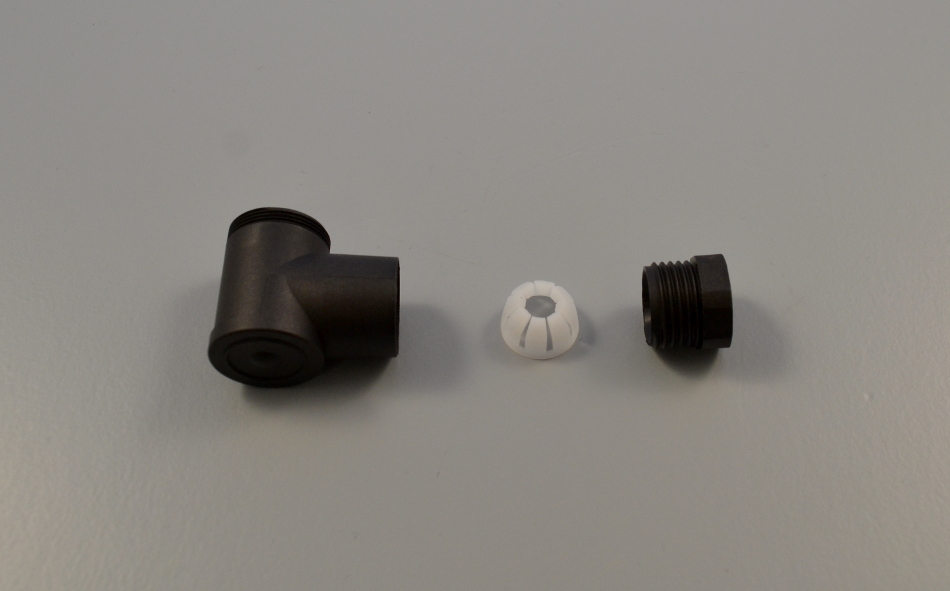

•  Угловой 90° (англ. Right-angle) – корпус разъёма изготовлен таким образом, что кабельный ввод находятся под прямым углом относительно оси сопряжения разъёма с ответной частью.

Англ. Current Rating.

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

Англ.: Contact Finish или Contact Plating.

Тип заделки контактов разъёма для подключения кабеля (англ. Termination).

• Wire Leads – проволочные выводы;
• PC Pins – контактные штырьки для печатной платы;
• Solder Cup – трубчатый вывод под пайку провода;
• Crimp – обжимной контакт;
• Screw Termination – винтовой зажим;
• Clamp Connection – клеммное соединение;
• Wire Wrap – соединение накруткой.

AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США.

Кабельный вывод (англ. Cable Outlet) определяет наружный диаметр кабеля, на который может устанавливаться разъём.

Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.

• Bolted (Threaded Lock) – разъём с резьбовым замком (вилка прикручивается к розетке за счёт гайки с резьбой).
• M23 Locking – разъём с резьбовым замком с метрической резьбой M23 .
• M23 Locking Anticlockwise – тоже, но с левой резьбой.
• Bayonet Locking – байонетное соединение (быстро выполняемое соединение с фиксацией вилки и розетки посредством осевого перемещения и поворота или смещения одной части разъёма относительно другой).
• Push-Pull – при первом нажатии разъём соединяется и фиксируется, при повторном – разъединяется.
• Snap-In – при соединении вилки с розеткой разъёмы защелкиваются и фиксируются.
• Latch Lock – замок с защелкой.

Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96).

Первая цифра (защита от проникновения внешних твёрдых предметов):

• 0 – нет защиты
• 1 – диаметр ≥50 мм
• 2 – диаметр ≥12,5 мм
• 3 – диаметр ≥2,5 мм
• 4 – диаметр ≥1,0 мм
• 5 – пылезащишенность (dust protected)
• 6 – пыленепроницаемость (dust tight)
• Х – отсутствие нормирования

Вторая цифра (защита от проникновения воды):

• 0 – нет защиты
• 1 – вертикальное каплепадение
• 2 – каплепадение (номинальный угол 15°)
• 3 – дождевание
• 4 – сплошное обрызгивание
• 5 – действие струи
• 6 – сильное действие струй
• 7 – временное непродолжительное погружение
• 8 – длительное погружение
• Х – отсутствие нормирования

Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded).
