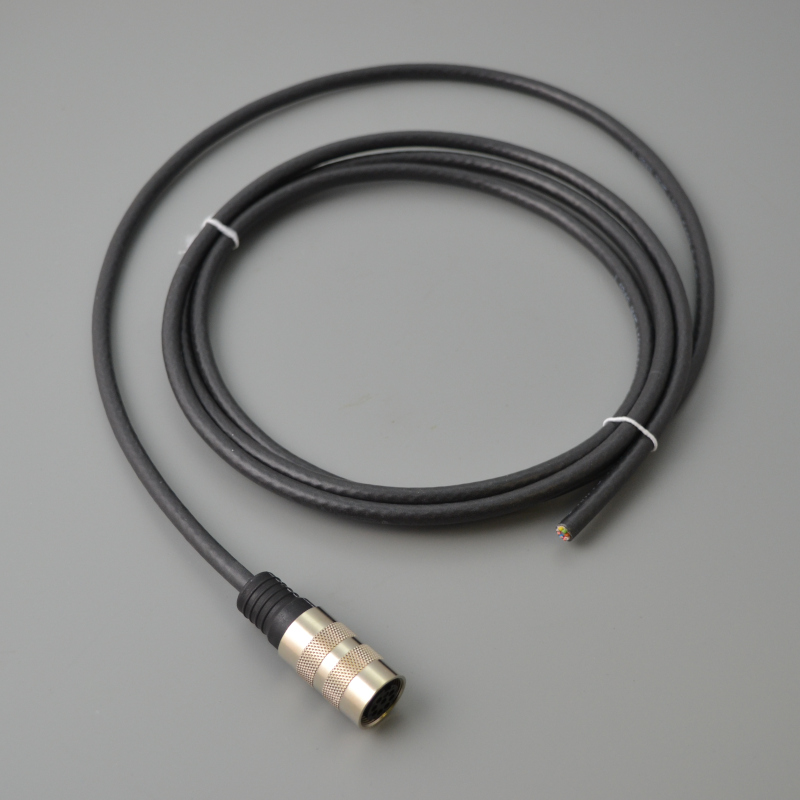

Binder 79-6172-20-08 Круглый разъём с кабелем, 8 контактов мама
- Описание
Круглый разъём с кабелем, 8 контактов, розетка (мама), Iном. = 3A, Uном. = 60 В, длина кабеля: 2 м, сечение проводов: 0,25 мм², с экранированием, степень защиты IP67, тип фиксации: резьбовой замок M16.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 79-6172-20-08
- Документация
- Binder 79 6172 20 08 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

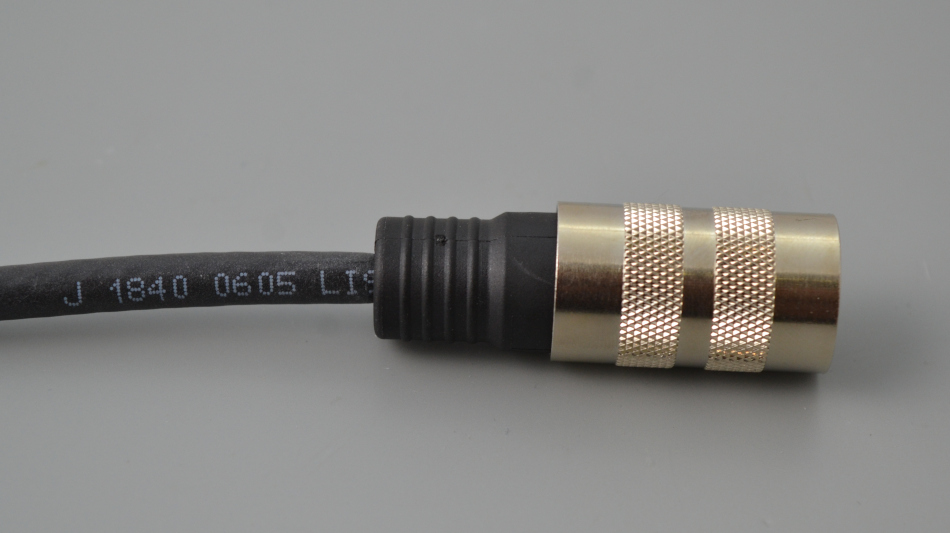

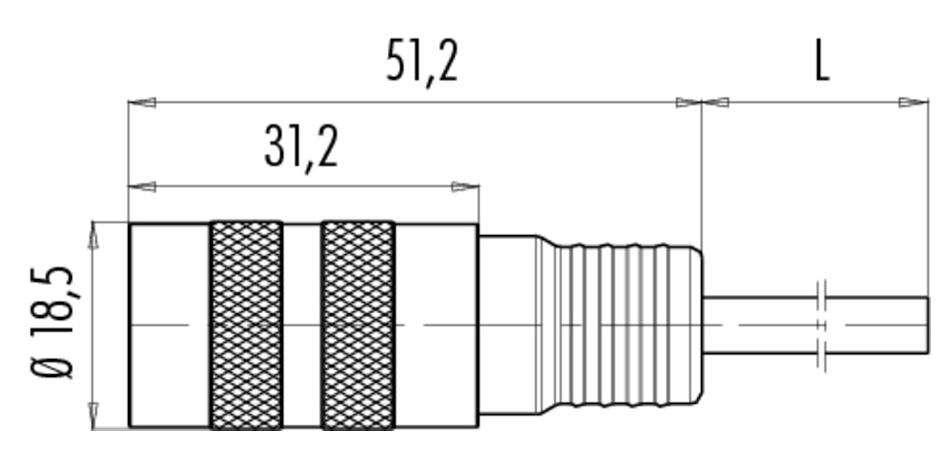

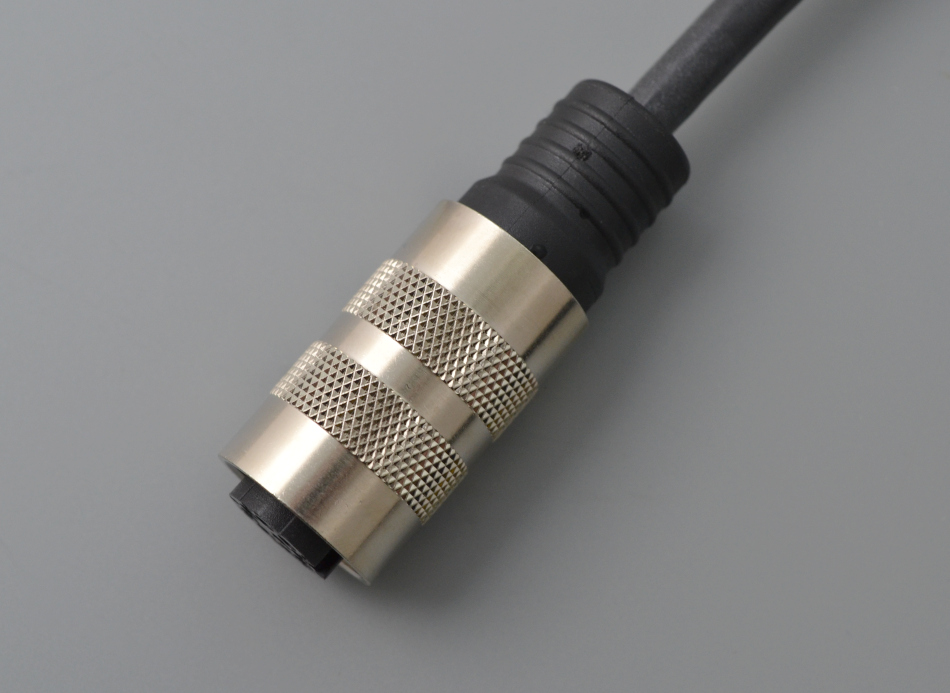

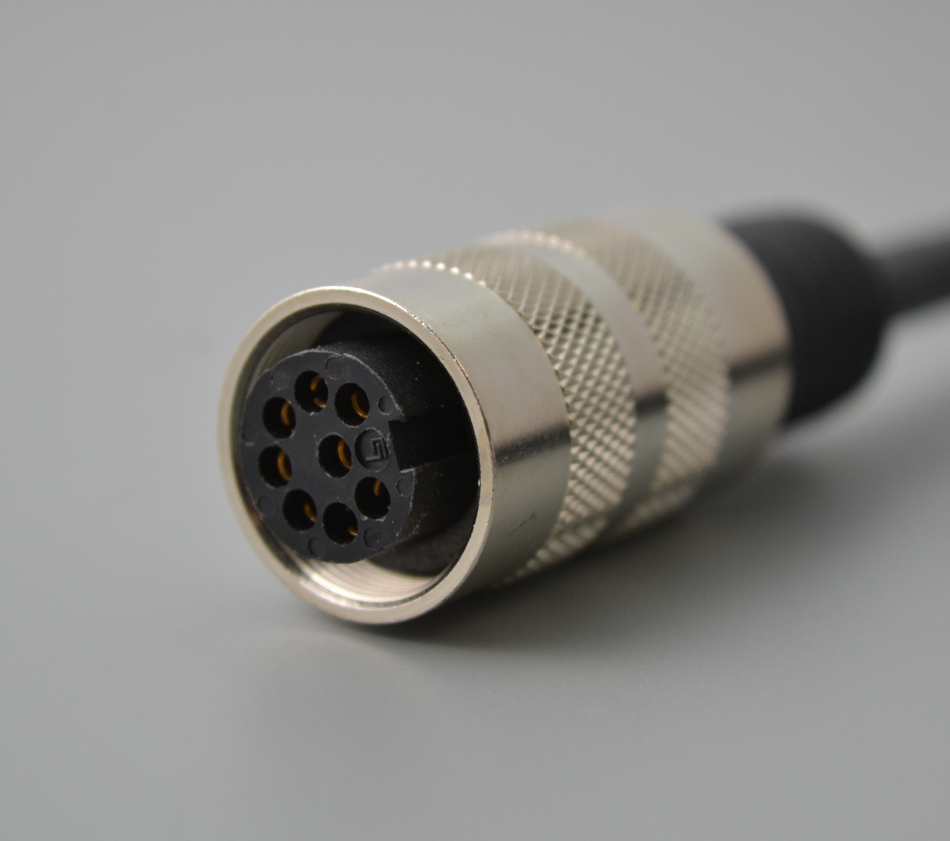

Разъём с кабелем 79-6172-20-08
Круглый разъём питания 425 серии с M16 резьбовой замковой системой является частью семейства силовых разъемов питания Binder.
Резьбовая замковая система M16 обеспечивает надёжный контакт и неподвижность розетки и вилки друг относительно друга. В сопряженном состоянии этот разъём обеспечивает защиту IP67.
Контакты изготовлены из бронзы и покрыты золотом. Количество контактов 8 на разъем. Номинальный ток: 3 А. Номинальное напряжение составляет 60 В, номинальное импульсное напряжение – 500 В.

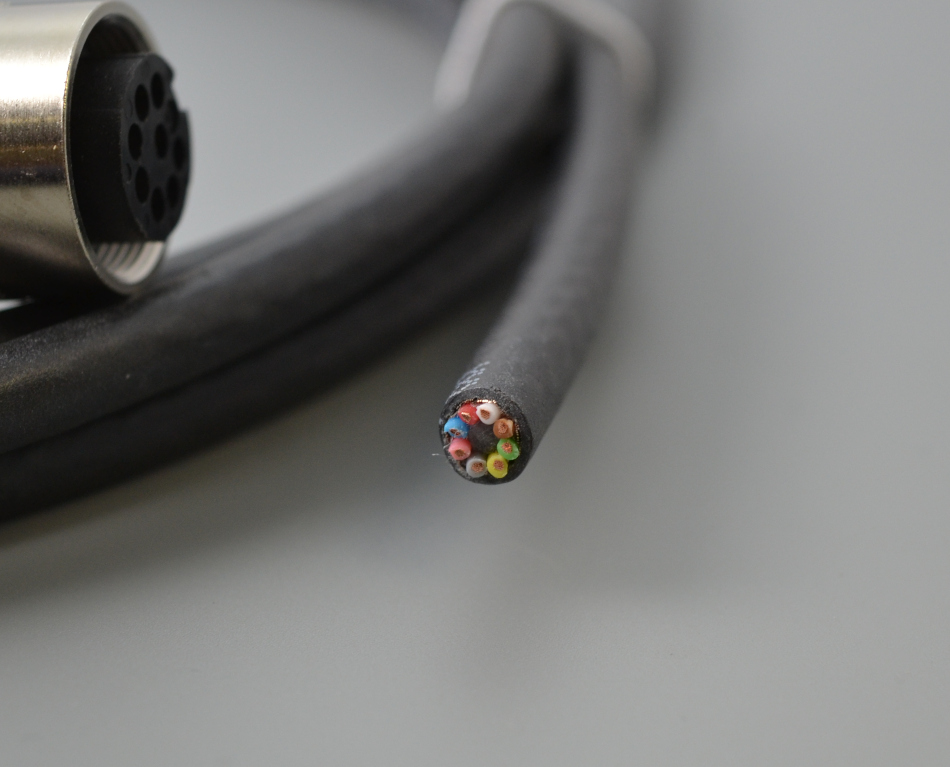

Восьмижильный кабель 8х0,25 мм² длиной 2 метра имеет однослойную изоляцию. Температурный диапазон, при котором может эксплуатироваться данный кабель, лежит в пределах от -25 до +70 °C.
Разъём и кабель изготовлены с экранированием.
Другие наименования
- 79 6172 20 08
- 79-6172-20-08
- 7961722008
- 425-7961722008
- 425 79 6172 20 08
- 4257961722008
- 425-79-6172-20-08
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
425 |
|
Тип разъема
Connector Type
|
Female, circular |
|
Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
8 DIN |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Прямой |
|
Ток номинальный
Англ. Current Rating. |
3A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
60V |
|
Номинальное импульсное напряжение
Англ. Rated Impulse Voltage |
500V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Gold |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Overmolded |
| Сечение провода | 0,25 мм² |
|
AWG
AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США. |
24 |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
M16 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP67 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
shielded |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-25 ~ 70°C |

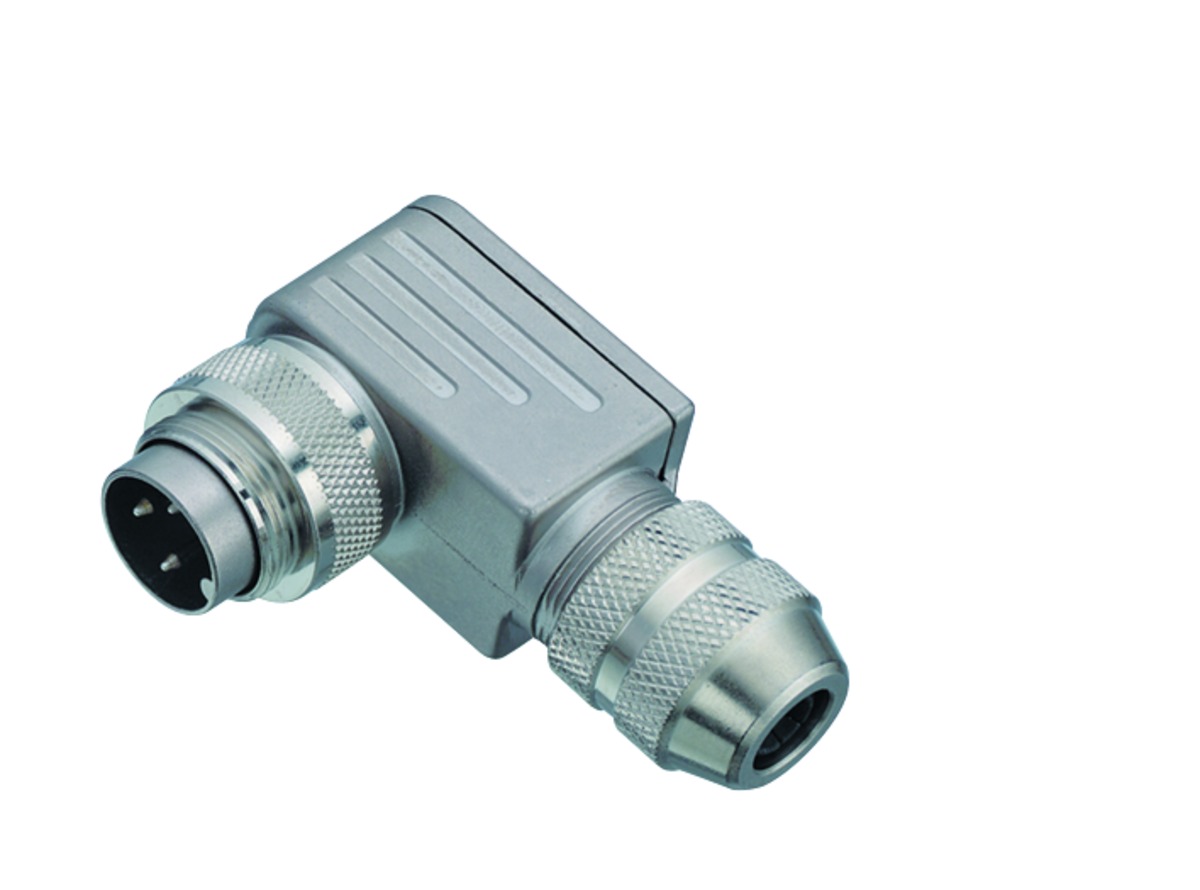

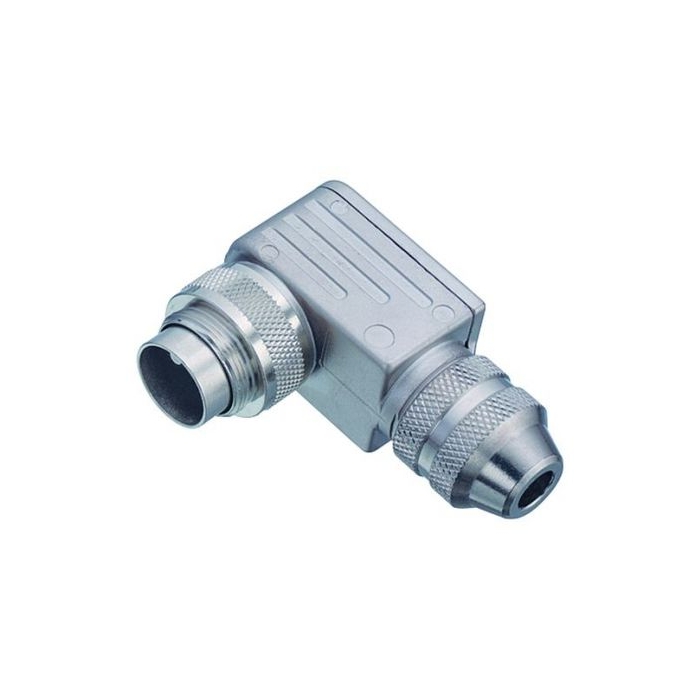

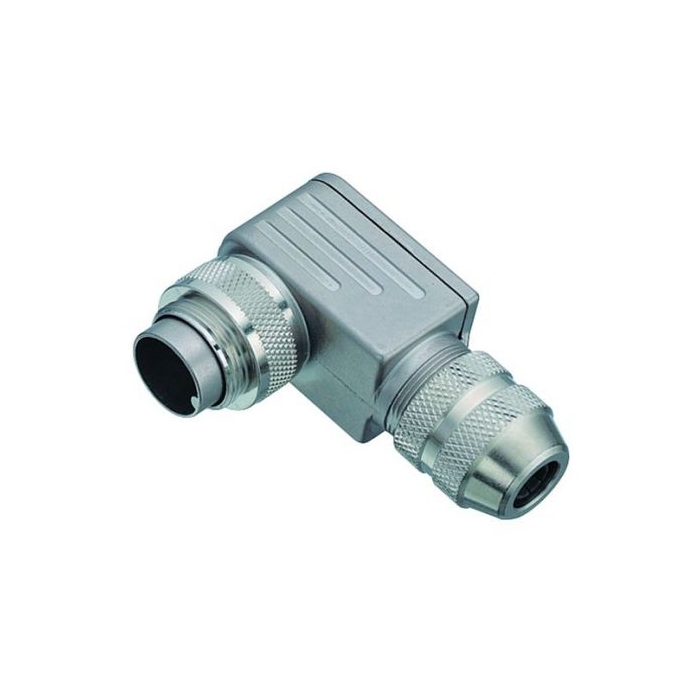

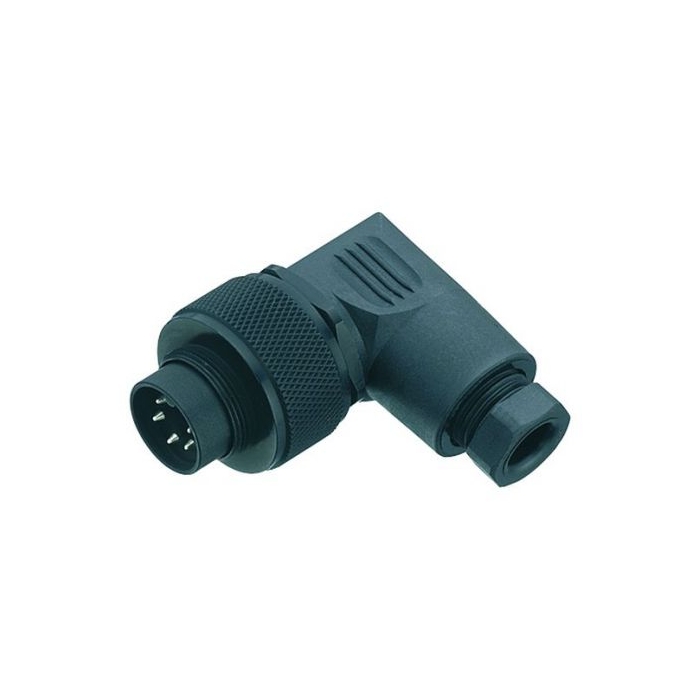

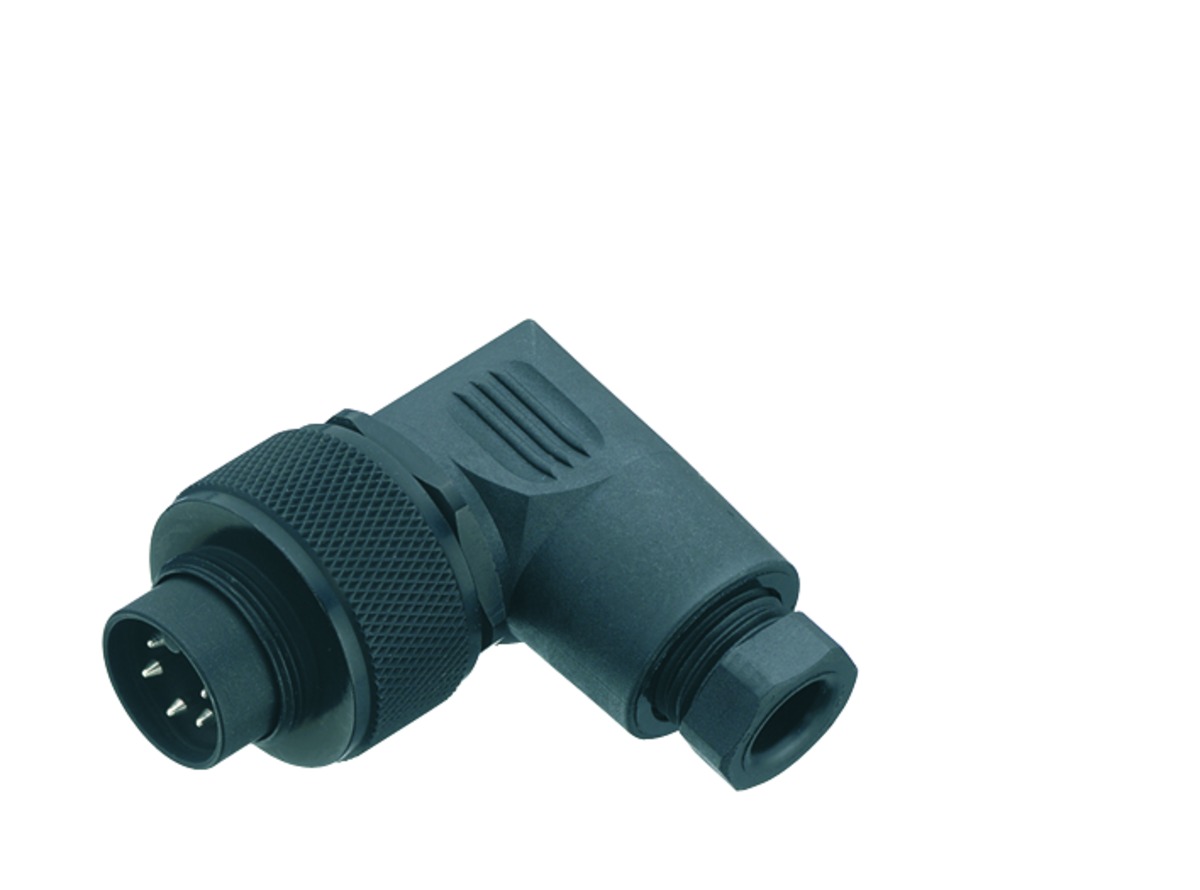

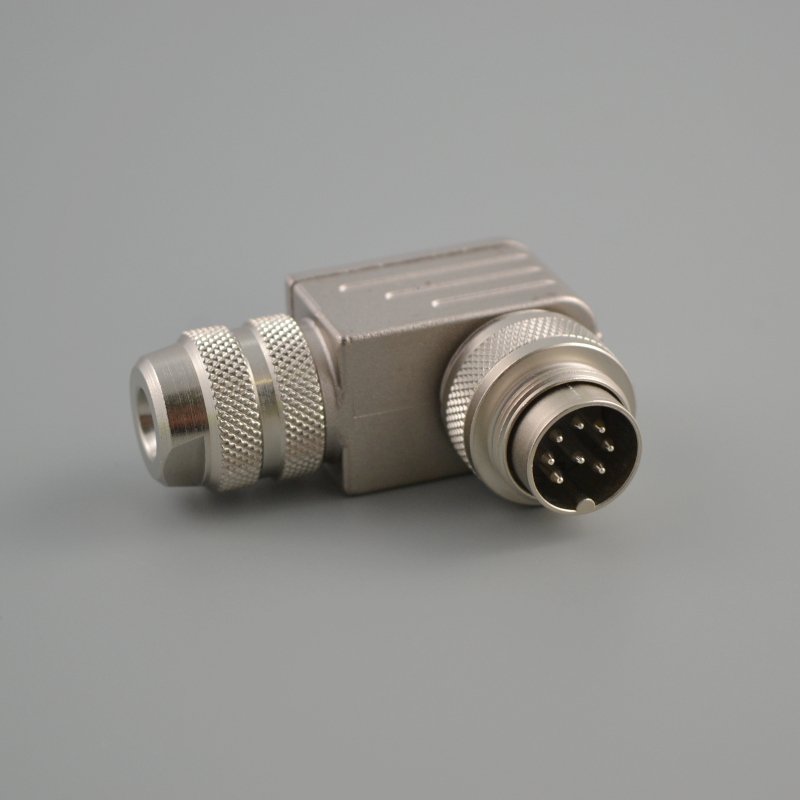

Угловой круглый разъём, контакты: 8 DIN, вилка (папа), Iном. = 5A, Uном. = 60 В, выводы под пайку, тип монтажа: на кабель Ø4-6 мм, степень защиты IP67, с экранированием, тип фиксации: M16 Locking.

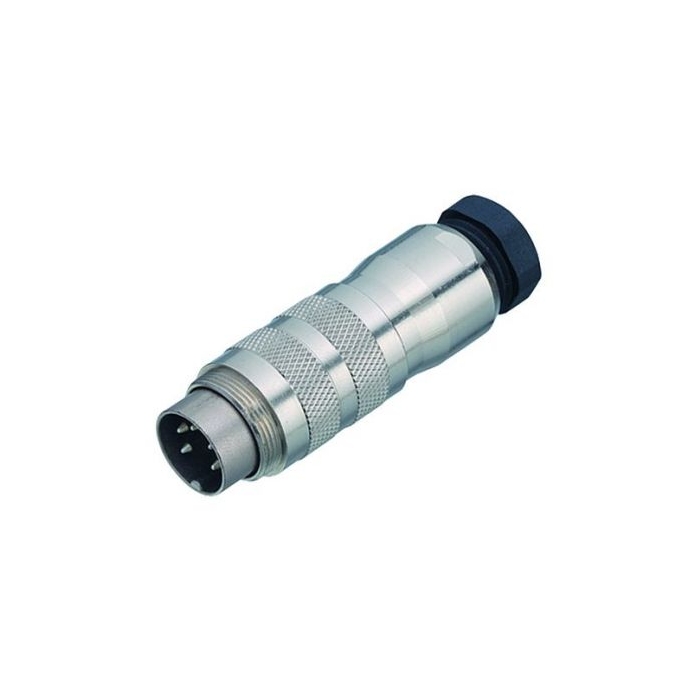

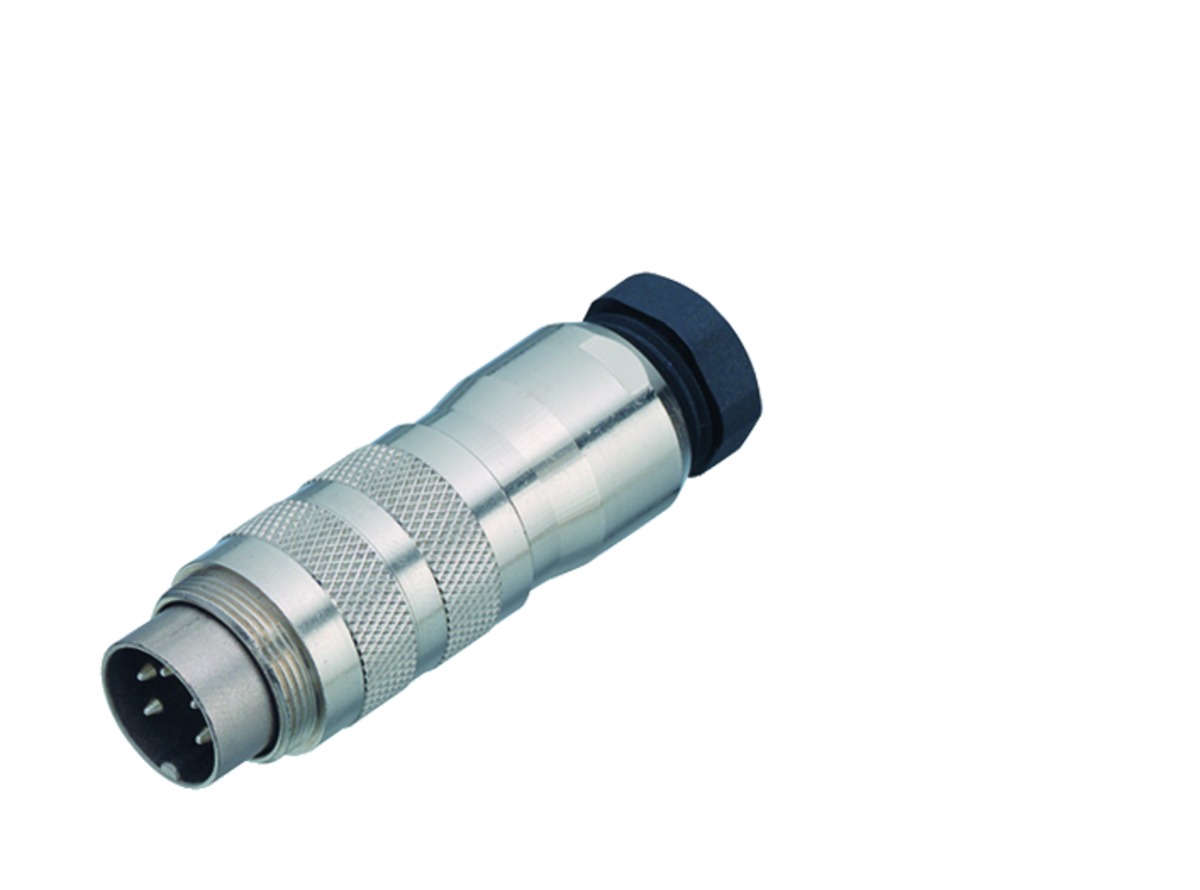

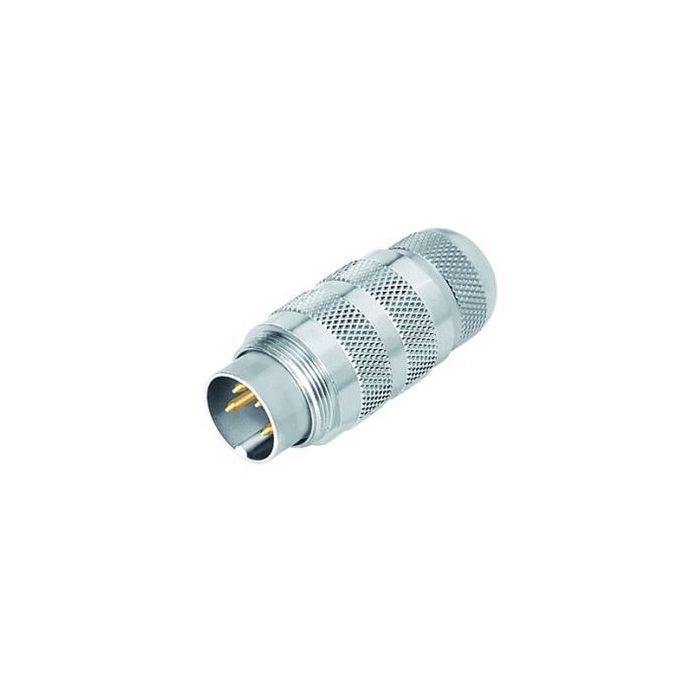

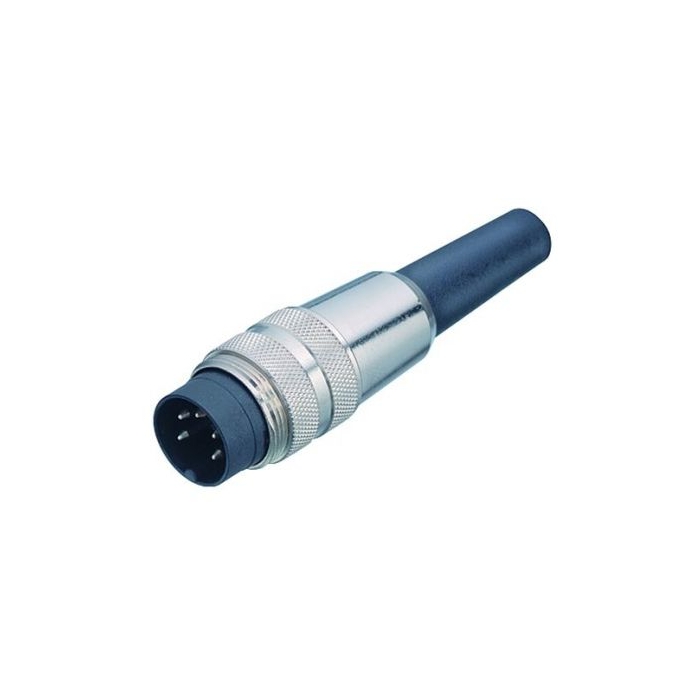

Прямой круглый разъём, контакты: 8 DIN, вилка (папа), Iном. = 5A, Uном. = 60 В, выводы под пайку, тип монтажа: на кабель Ø4-6 мм, степень защиты IP67, с экранированием, тип замка: резьбовая замковая система M16 Locking.

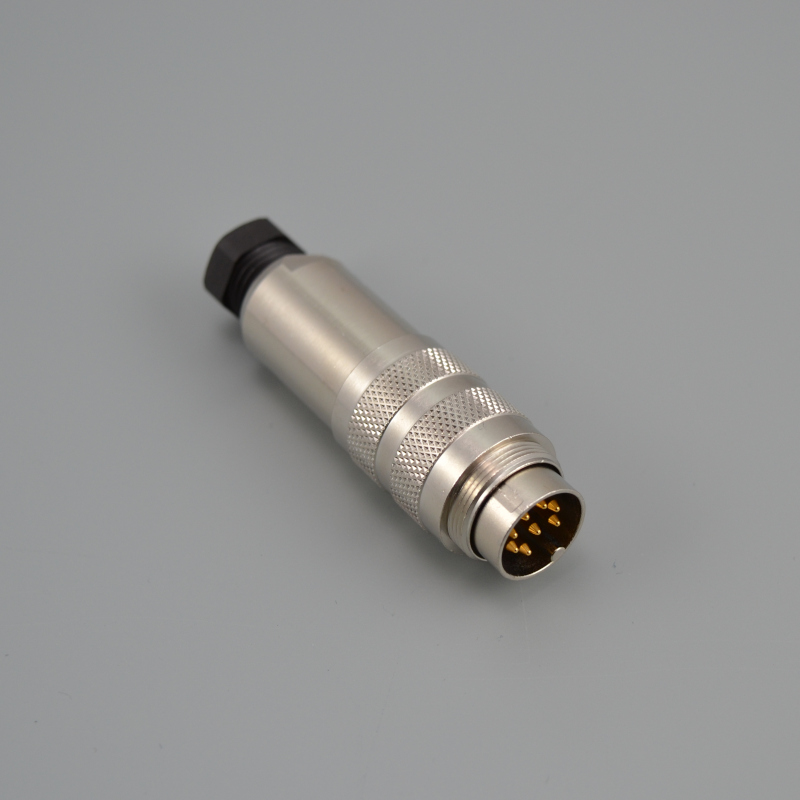

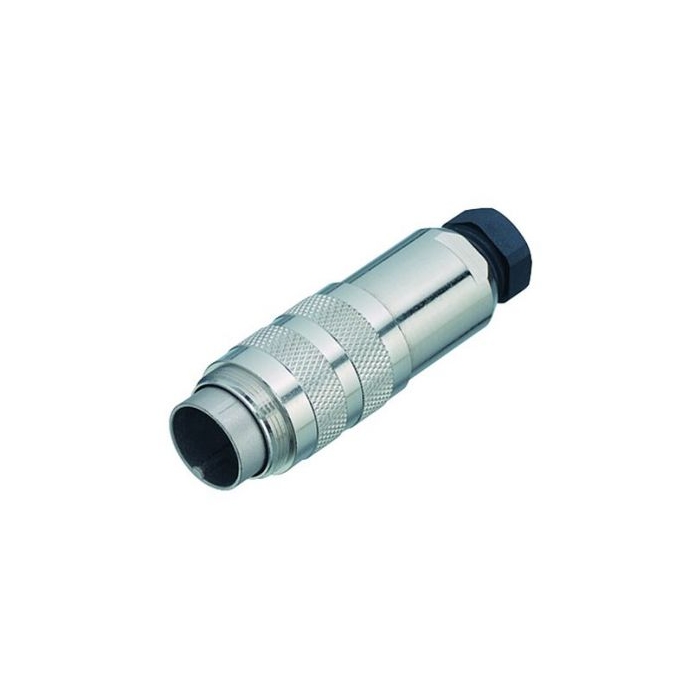

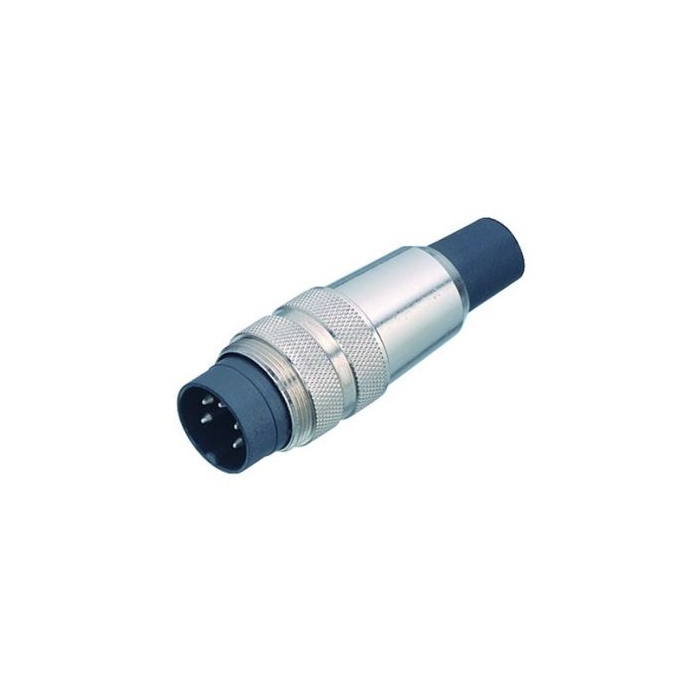

Прямой круглый кабельный разъём, контакты: 8 DIN, вилка (папа) посеребрённые, Iном. = 5A, Uном. = 60 В, выводы под пайку, монтаж на кабель Ø4-6 мм, с экранированием, степень защиты IP67, тип сочленения с ответной частью: резьбовой замок M16 Locking.

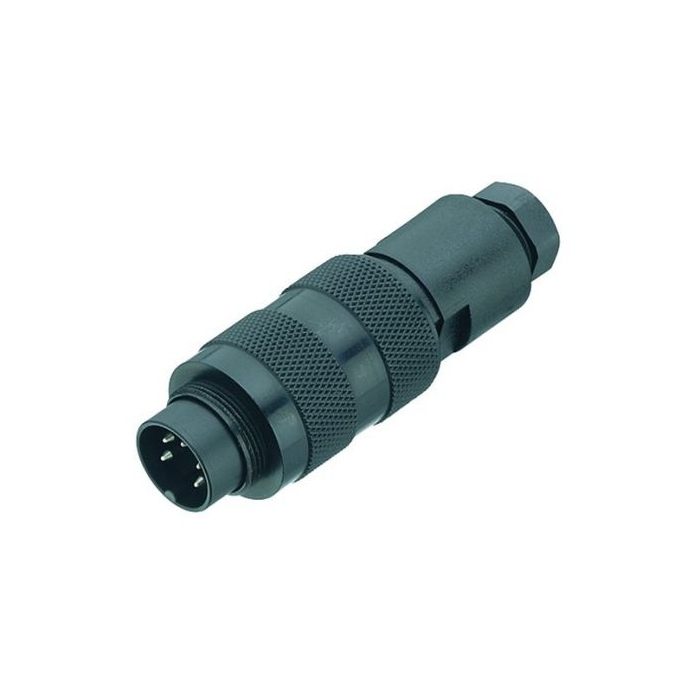

Прямой круглый разъём, контакты: 8 DIN, вилка (папа), Iном. = 5A, Uном. = 60 В, выводы под пайку, монтаж: на кабель Ø4-6 мм, степень защиты IP67, с экранированием, тип сопряжения: M16 Locking.

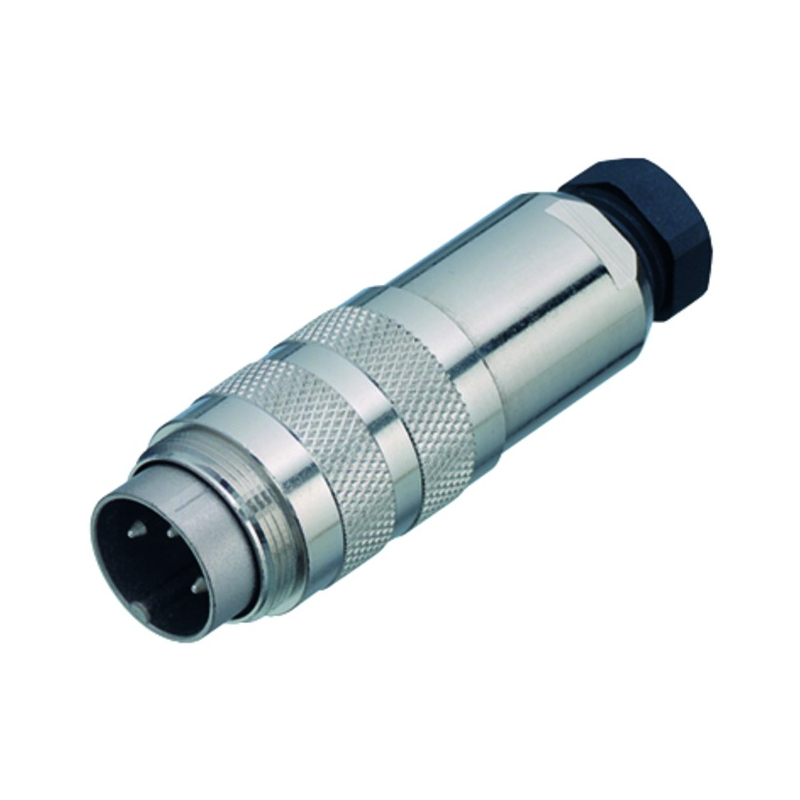

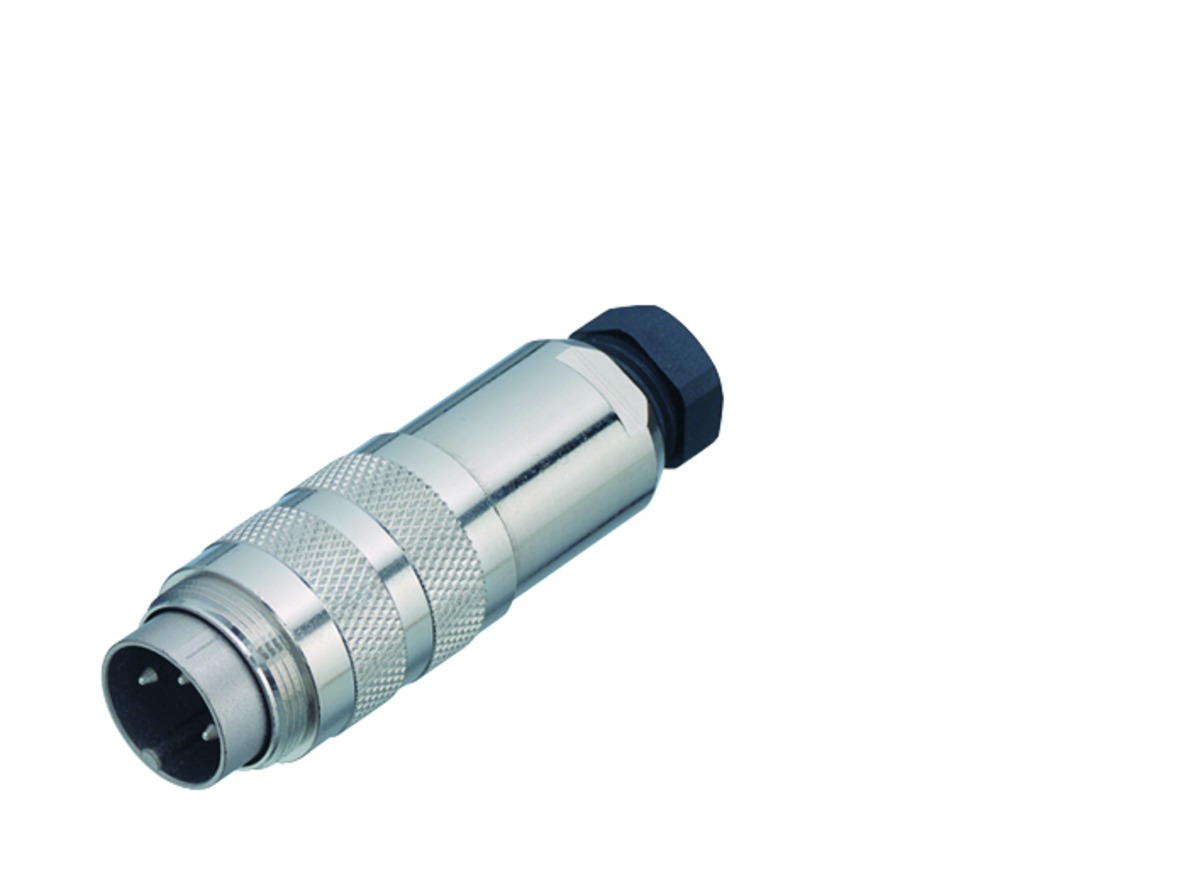

Прямой круглый разъём, контакты: 8 DIN, вилка (папа), Iном. = 5A, Uном. = 60 В, выводы под обжим, тип монтажа: на кабель Ø4-8 мм, степень защиты IP67, без экранирования, замок: M16 Locking.

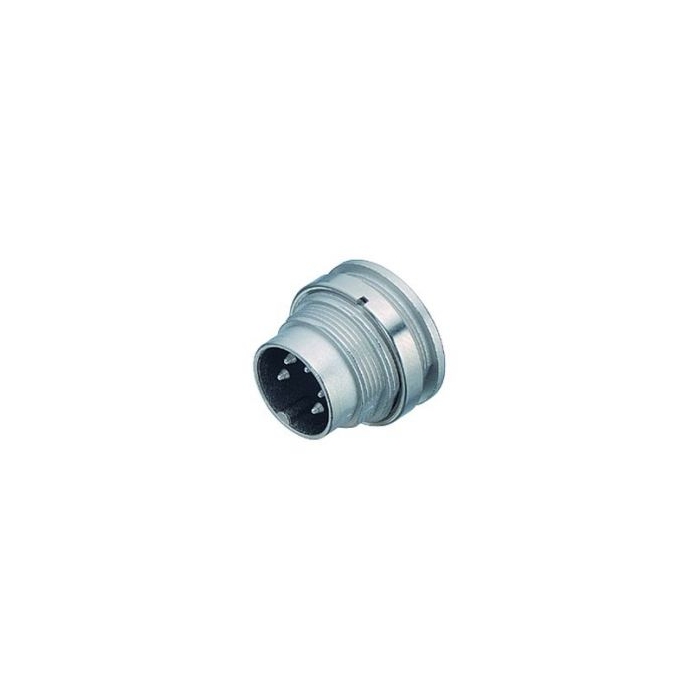

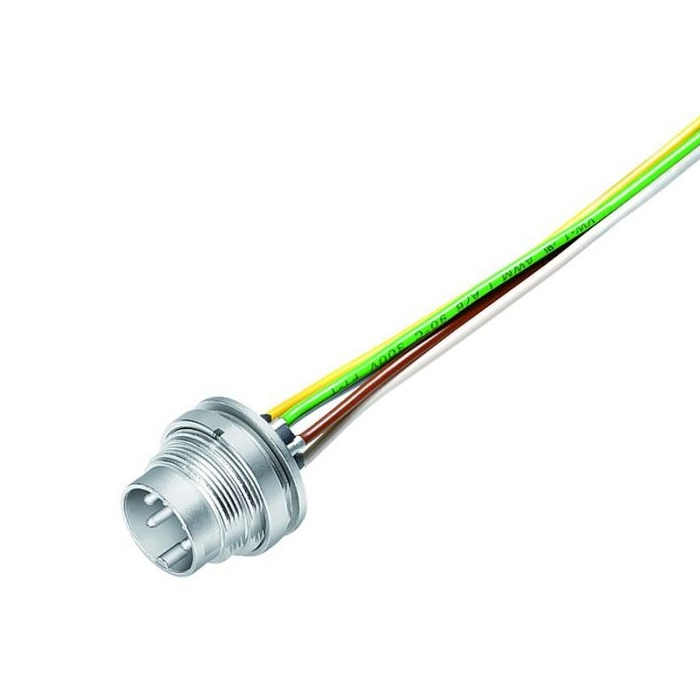

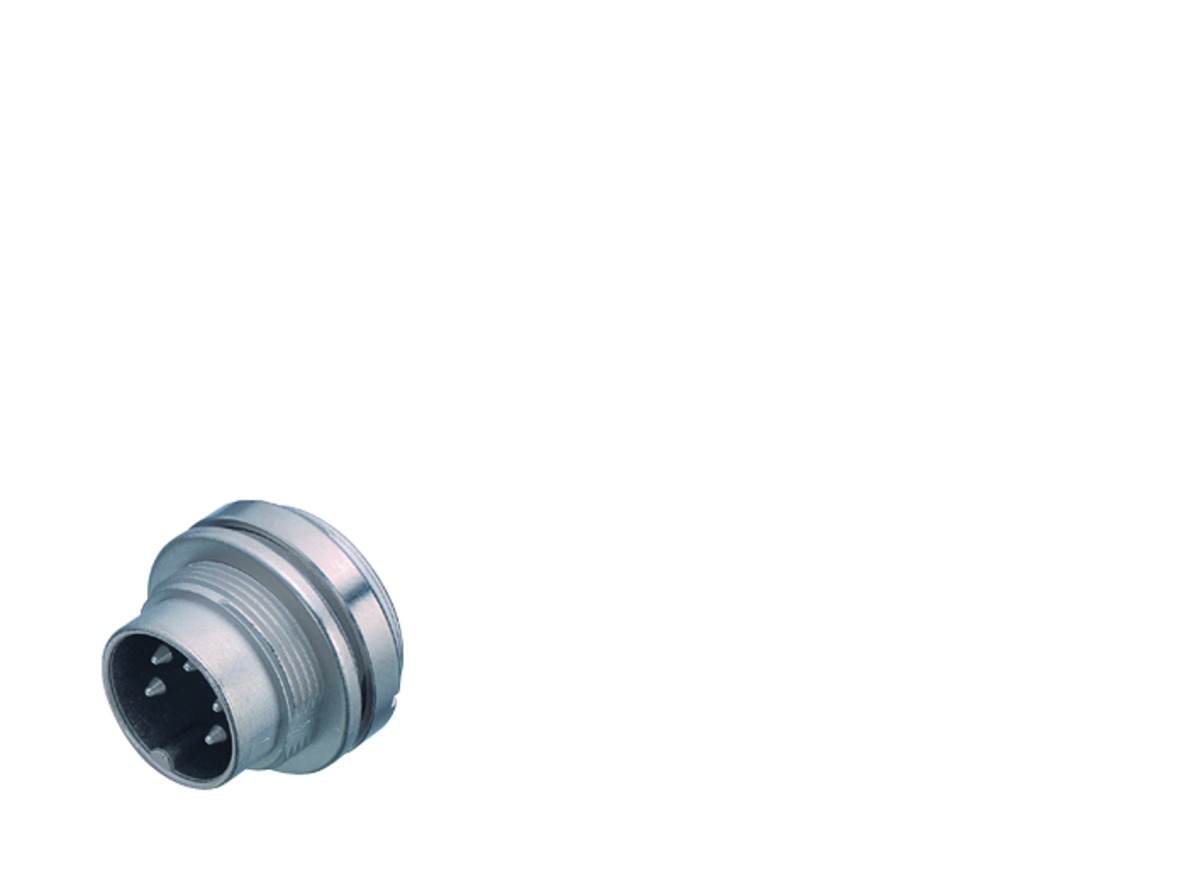

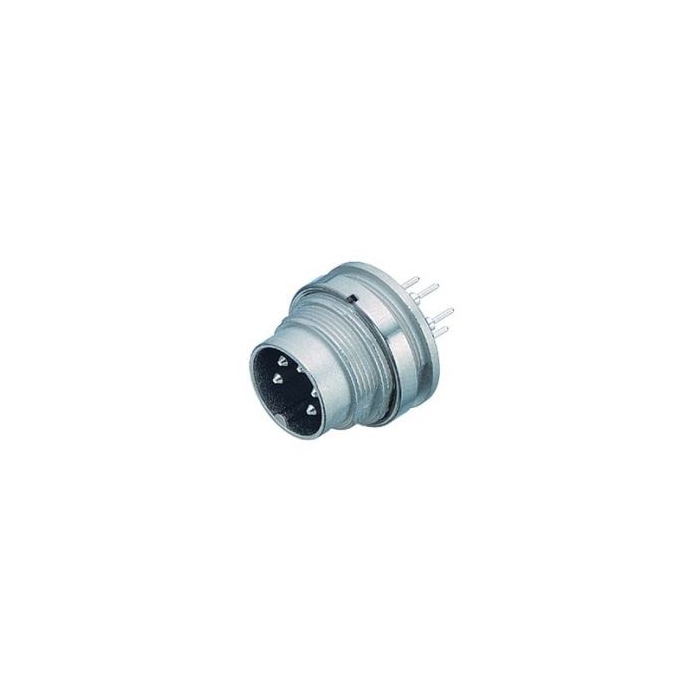

Количество контактов: 8 DIN, male panel mount connector, crimp, screwed from front.

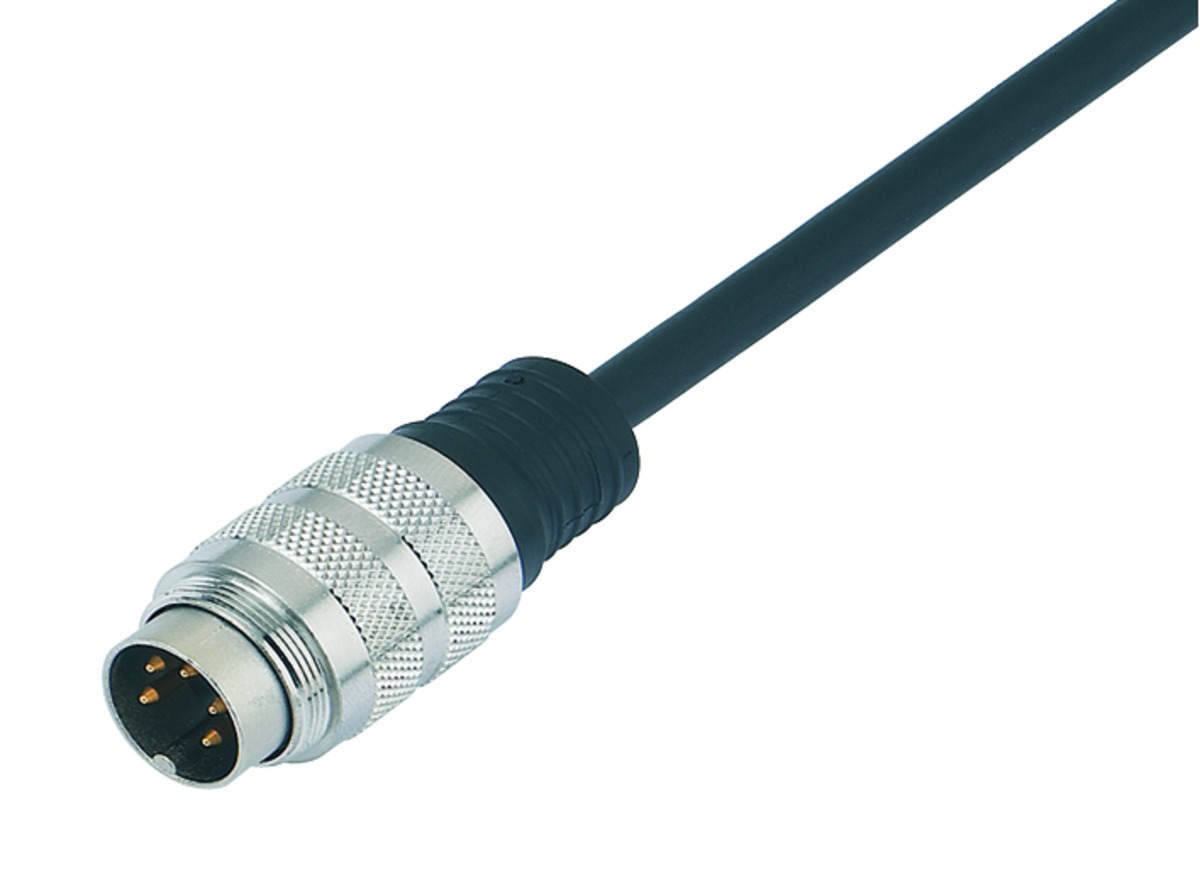

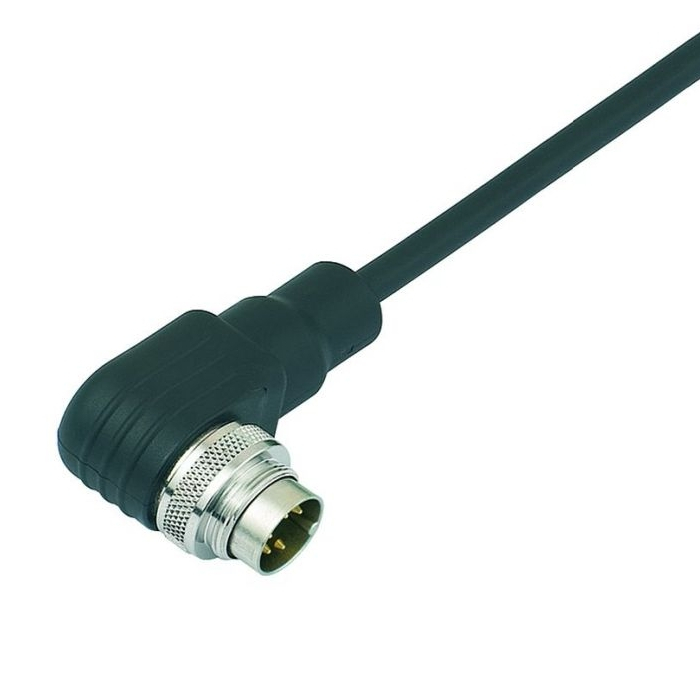

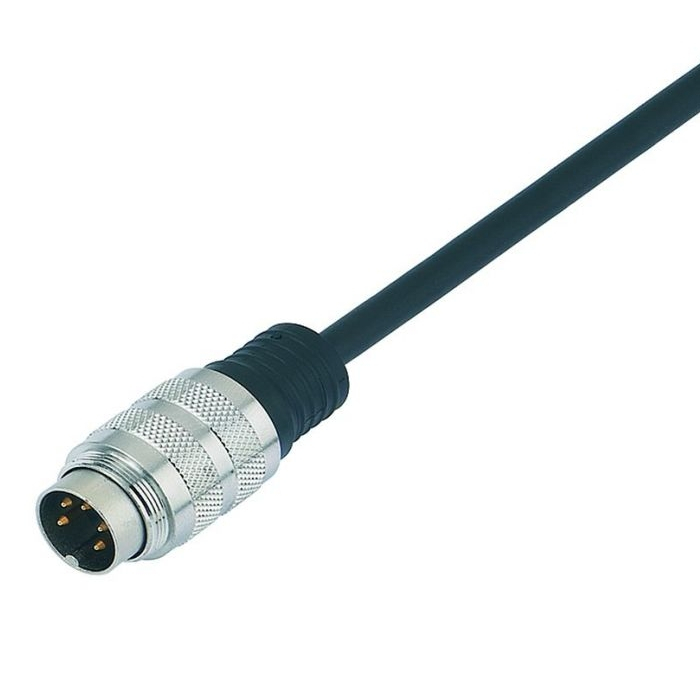

Количество контактов: 8 DIN, cable: 8 x 0.25мм², cable plug connector, экранированный.

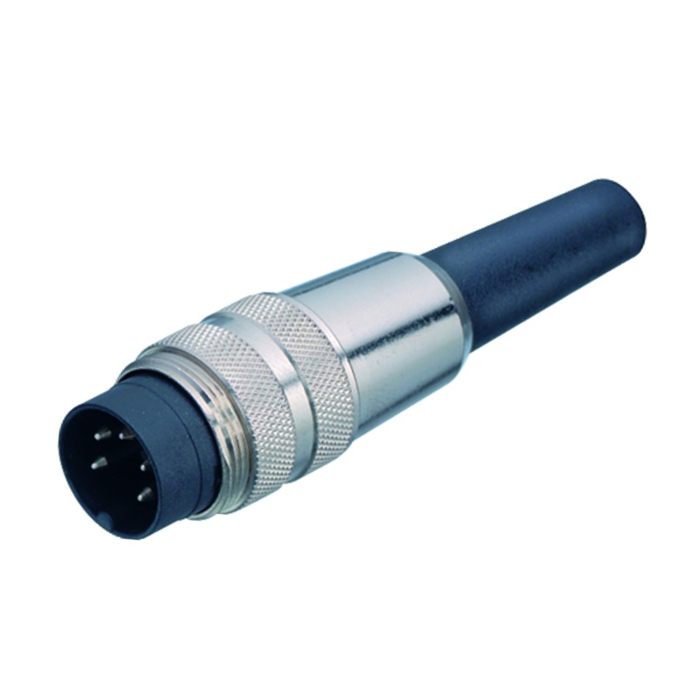

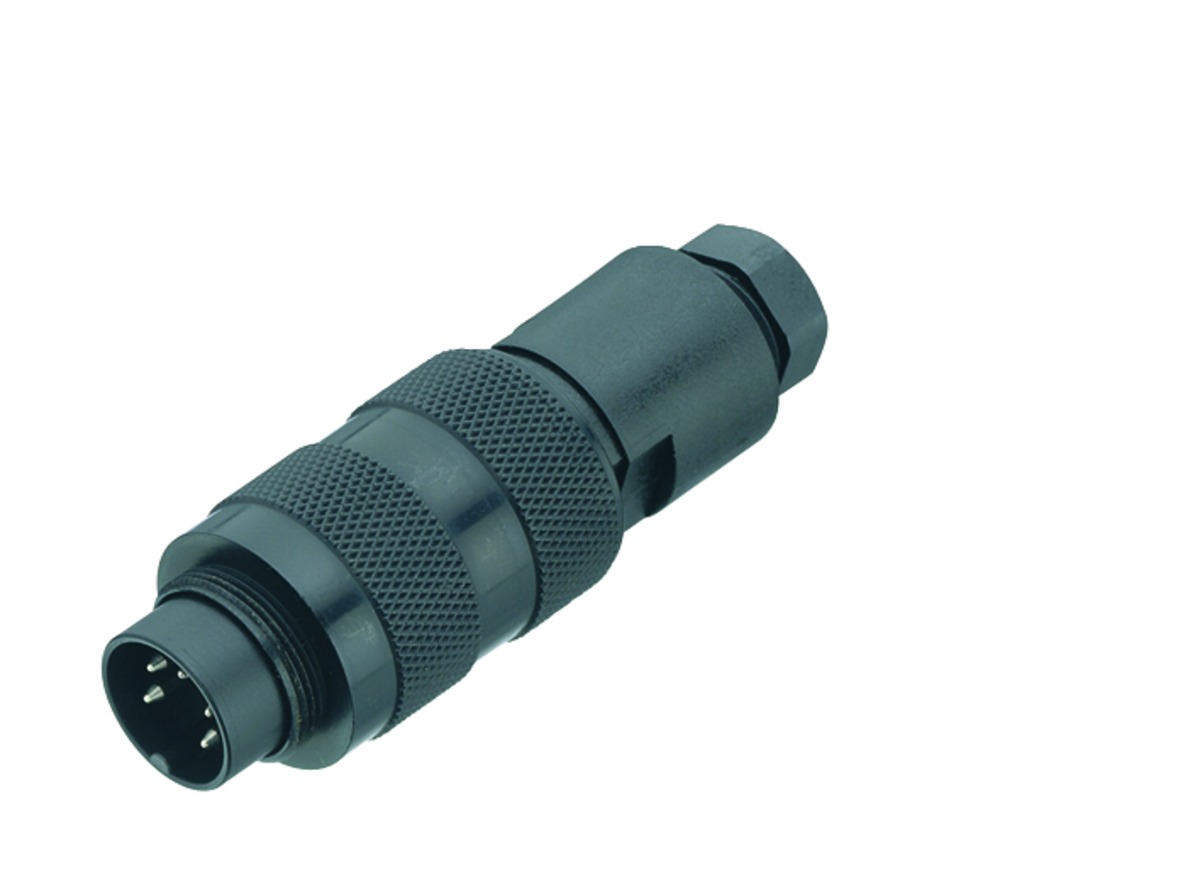

Прямой круглый разъём, контакты: 8 DIN, вилка (папа), Iном. = 5A, Uном. = 60 В, выводы под пайку, монтаж: на кабель Ø3-6 мм, степень защиты IP40, без экранирования, тип сопряжения: M16 Locking.

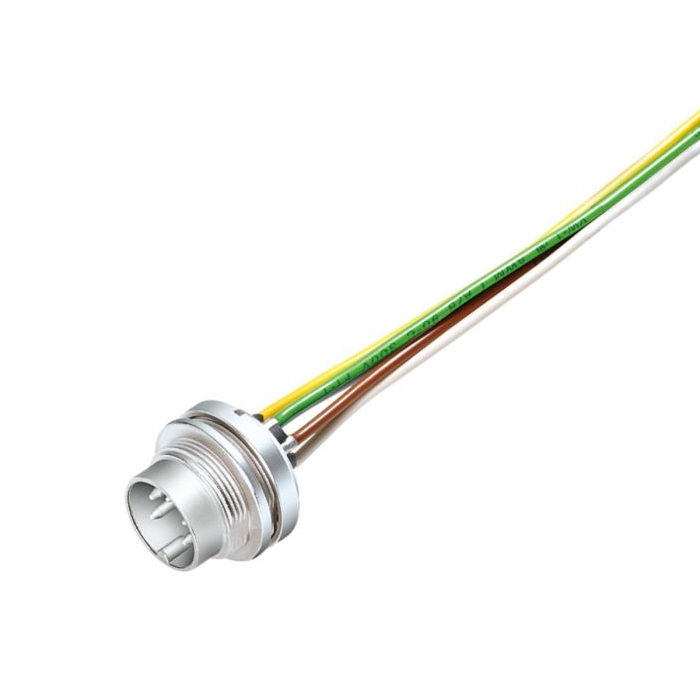

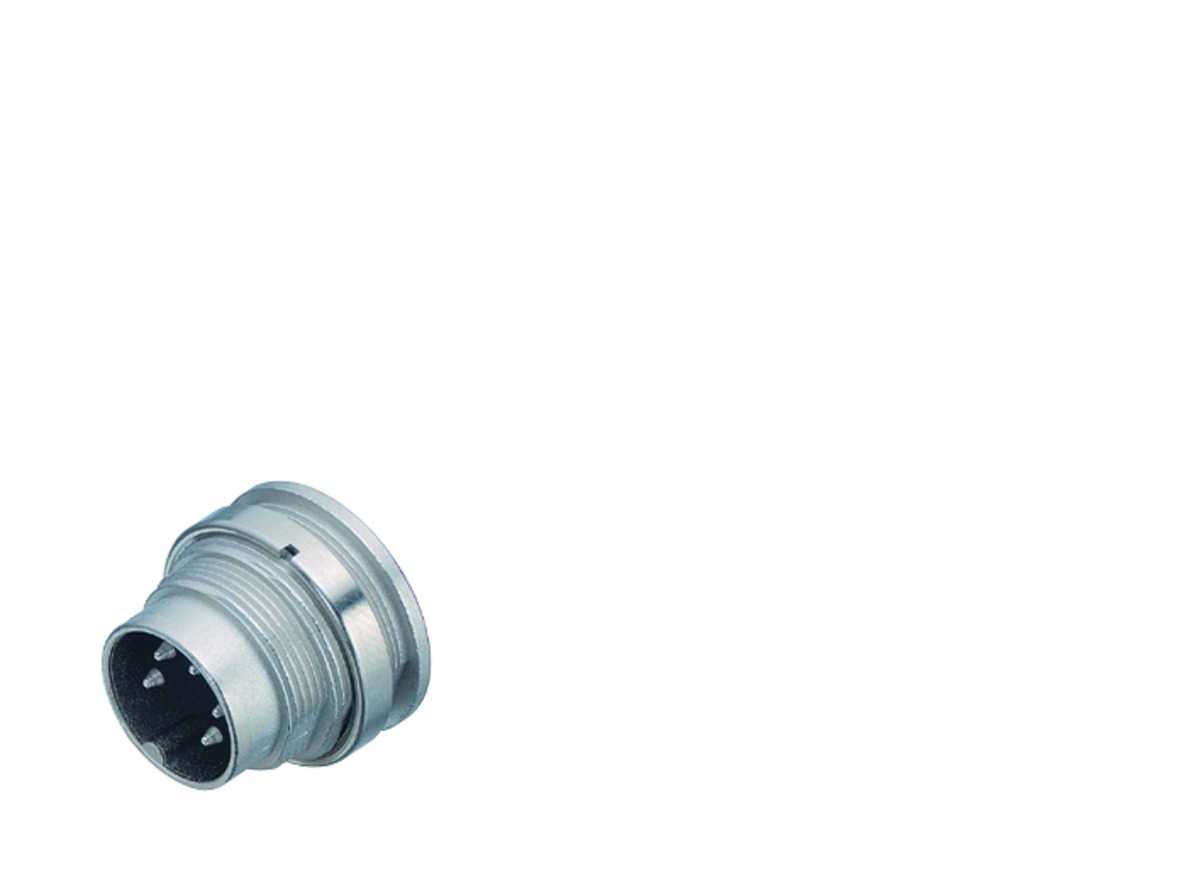

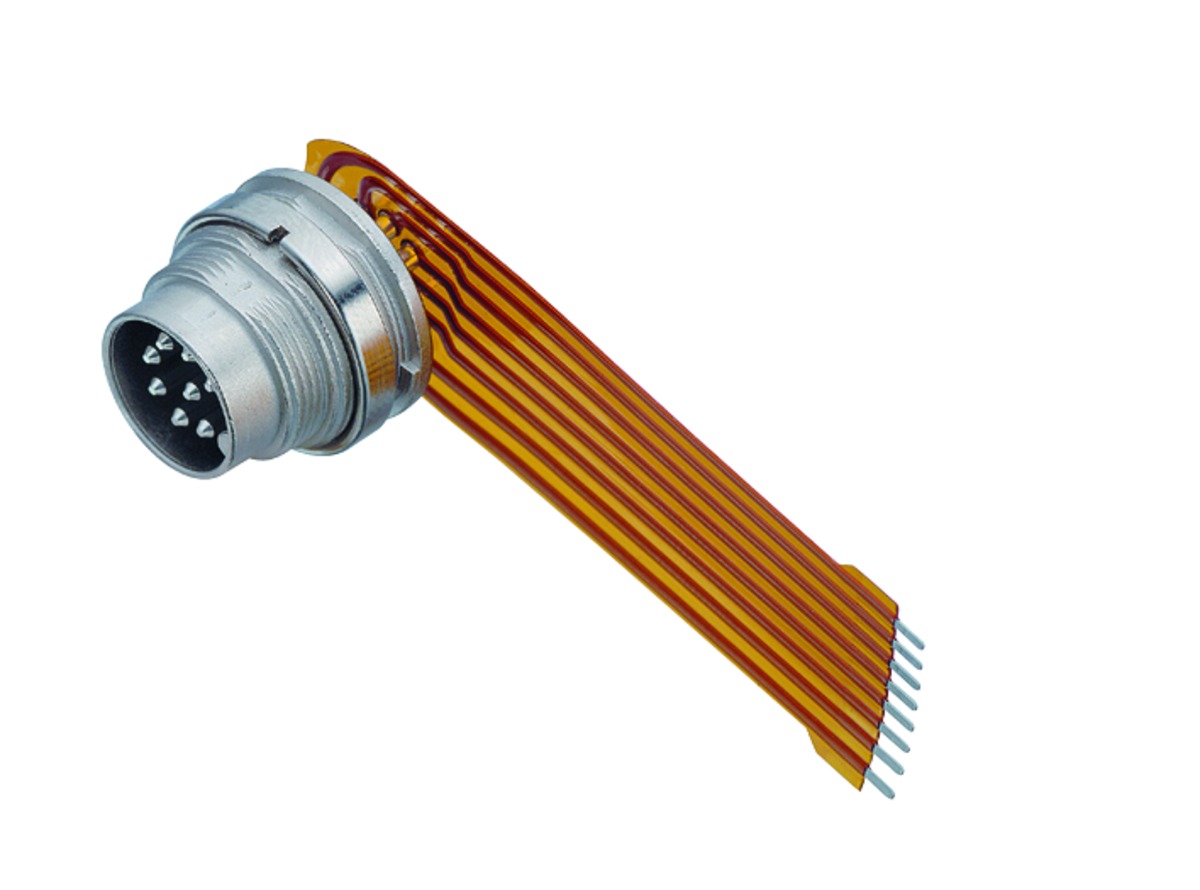

Количество контактов: 8 DIN, male panel mount connector with flexible plate, screwed from front, silver plated contacts.
