Binder 77-3408-0000-20003-1000 Кабель с 3-контактным угловым разъёмом мама, 10м, 4A, IP67
- Описание
Круглый угловой разъём с кабелем, 3 контакта, мама, длина кабеля: 10 м, сечение провода: 3x0,34 мм², Iном. = 4A, Uном. = 60V, резьбовой замок M8 Lock, степень защиты: IP67, без экранирования.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 77-3408-0000-20003-1000
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Другие наименования
- 77 3408 0000 20003 1000
- 77 3408 0000 20003-1000
- 7734080000200031000
- 718-7734080000200031000
- 718 77 3408 0000 20003 1000
- 7187734080000200031000
- 718-77-3408-0000-20003-1000
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
718 |
|
Тип разъема
Connector Type
|
Female, circular |
|

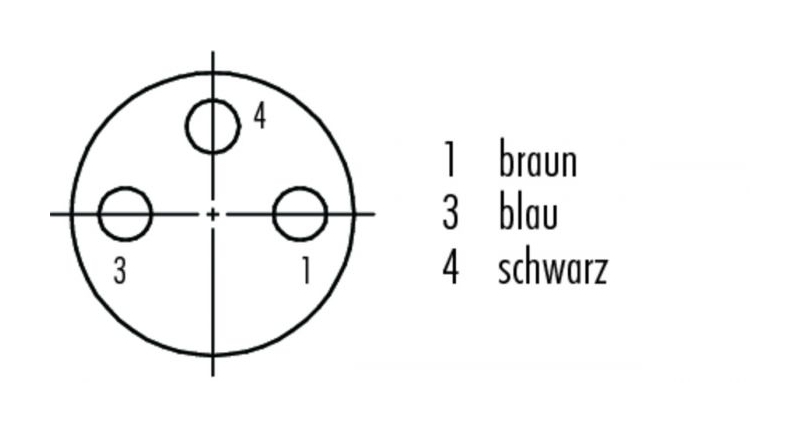

Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
3 |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Угловой 90° |
|
Ток номинальный
Англ. Current Rating. |
4A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
60V |
|
Номинальное импульсное напряжение
Англ. Rated Impulse Voltage |
800V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Gold |
|
Материал контактов
Contact Material
|
Brass |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Overmolded |
| Сечение провода | 3x0,34 мм² |
|
AWG
AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США. |
22 |
|
Длина кабеля
Cable Length - Unexposed
|
10 м |
|
Материал оболочки кабеля
Jacket (Insulation) Material
|
Poly-Vinyl Chloride (PVC) |
|
Материал оболочки, покрытие
Shell Material, Finish |
Polyurethane (PUR) |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
M8 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP67 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
non-shielded |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-25 ~ 85°C |
|
Ресурс
Русурс или срок службы (англ. Durability) изделия при определённых условиях:
|
более 100 циклов |
