Binder 09-4227-00-07 Круглый разъём на панель, 7 контактов папа, 10 А, IP67
- Описание
Прямой круглый разъём, контакты: 6+PE, вилка (папа), Iном. = 10A, Uном. = 250 В, выводы под пайку, тип монтажа: на панель спереди, степень защиты IP67, без экранирования, тип фиксации: резьбовая замковая система RD 24 Locking.
- Производитель
- Binder
- Раздел каталога
- Круглые разъёмы
- Артикул
- 09-4227-00-07
- Документация
- Binder 09 4227 00 07 (спецификация)
Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.
Разъём для монтажа на панель спереди

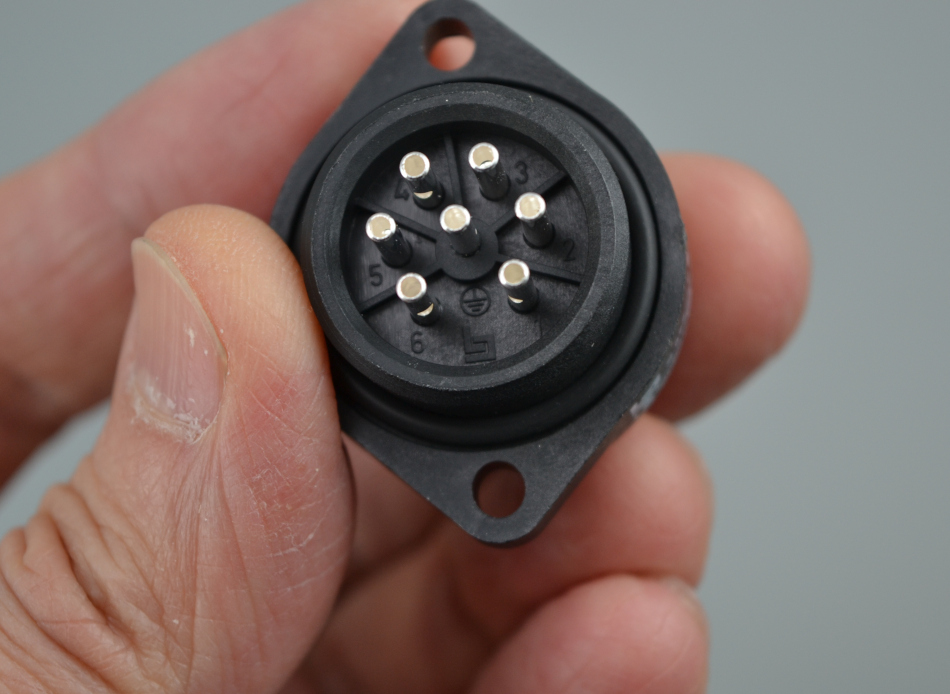

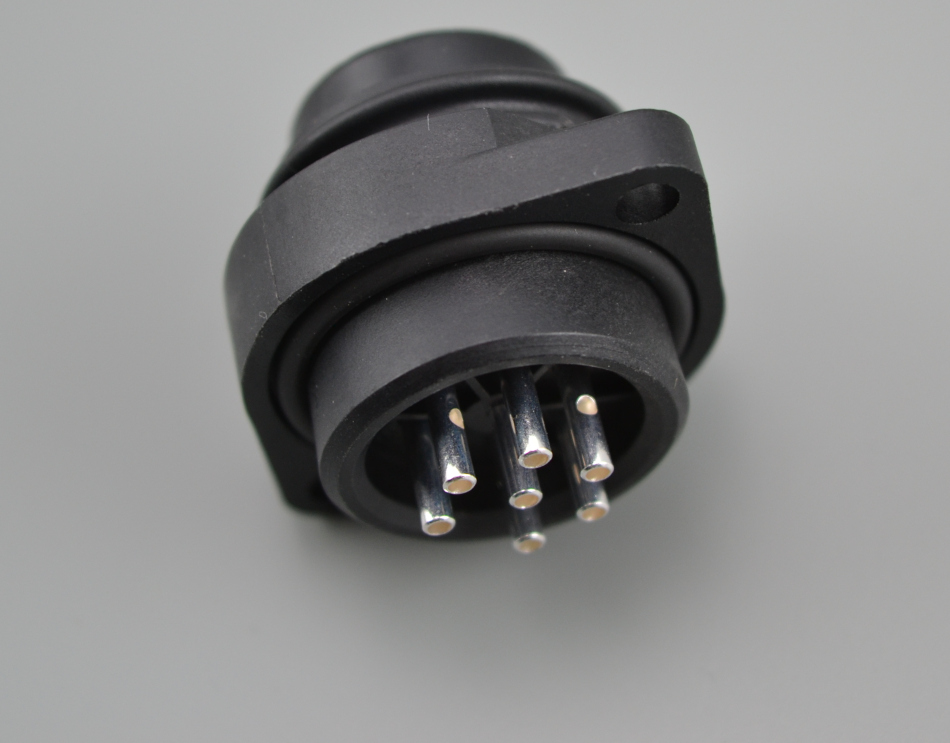

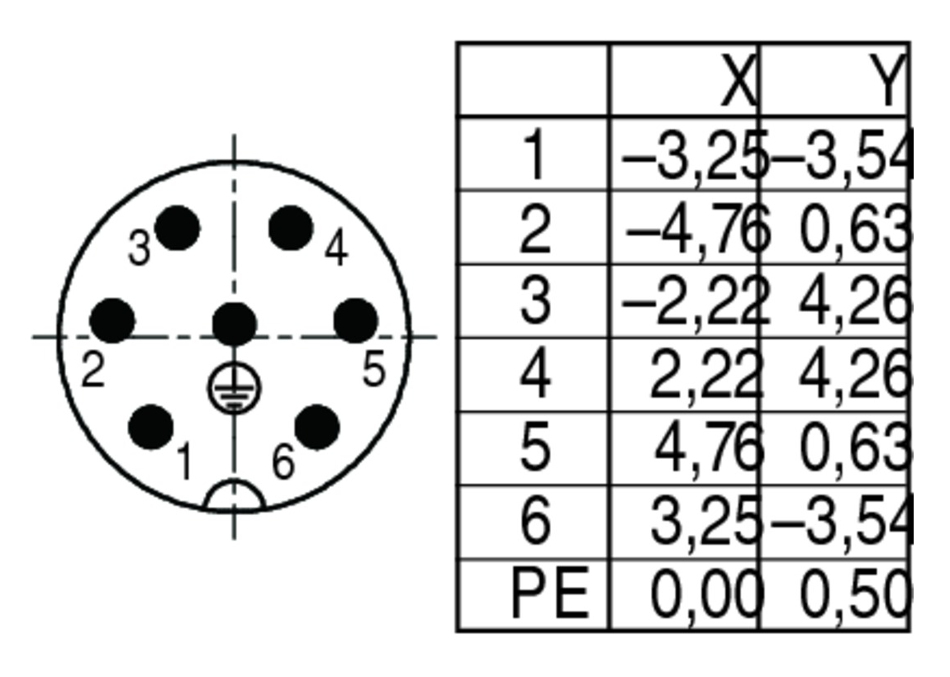

Контакты разъёма изготовлены из латуни и покрыты серебром, количество 6+PE (6 силовых контактов + земля), все под провод сечением 0,75 мм². Номинальное напряжение составляет 250 В, номинальное импульсное напряжение 4000 В. Номинальный ток: 10 А.
Резьбовая замковая система RD24 обеспечивает надёжный контакт соединяемых проводников, а также неподвижность вилки и розетки относительно друг друга. Для правильного позиционирования сочленения разъём имеет ориентационный ключ. Количество циклов «соединение/разъединение»: более 500. В скрученном состоянии этот разъём обеспечивает защиту IP67.

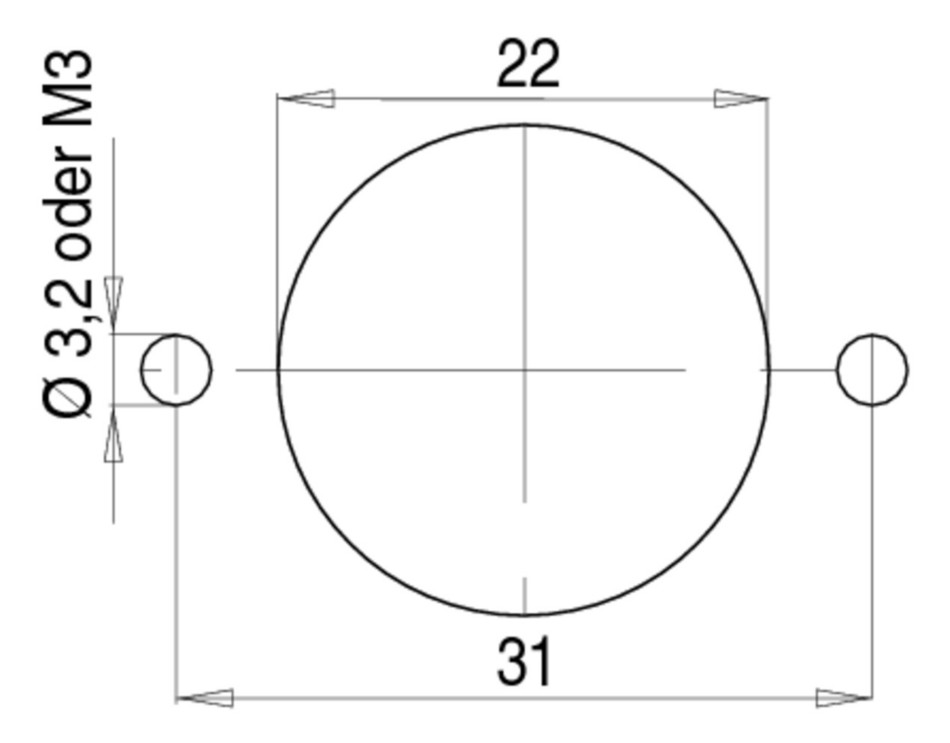

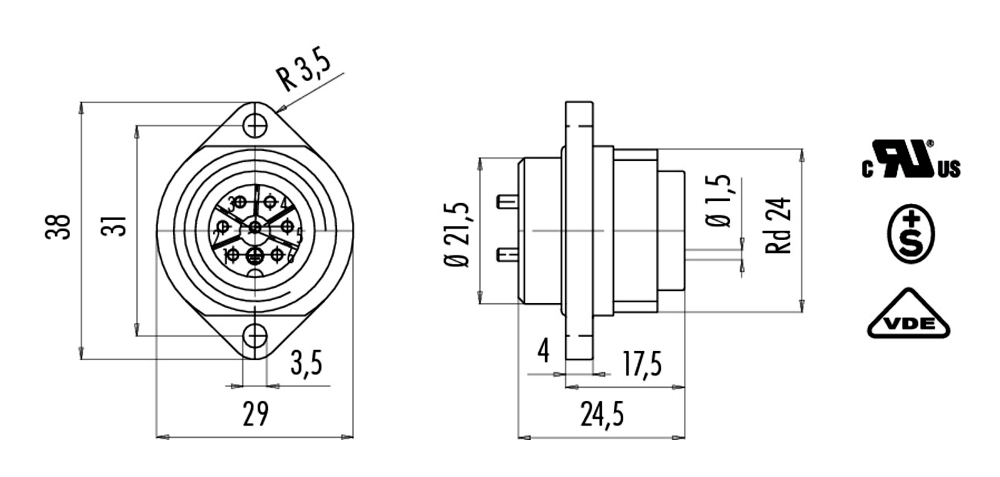

Корпус выполнен из негорючего пластика PBT. Для крепления к панели во фланце корпуса сделано два отверстия Ø3,5 мм, под фланцем есть уплотнительное колечко для герметизации стыка между разъёмом и корпусом оборудования.
Разъём изготовлен без экранирования.
Другие наименования
- 09 4227 00 07
- 09-4227-00-07
- 0942270007
- 692/693-0942270007
- 692/693 09 4227 00 07
- 692/693-09-4227-00-07
|
Производитель
Англ.: Manufacturer. |
Binder |
|
Серия
Англ.: Series. |
692/693 |
|
Тип разъема
Connector Type
|
Circular, male |
|
Количество контактов
Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing). |
6+PE |
|
Форма разъёма
Форма разъёма (англ. Connector Form):
|
Прямой |
|
Ток номинальный
Англ. Current Rating. |
10A |
|
Напряжение номинальное
Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики. |
250V |
|
Покрытие контактов
Англ.: Contact Finish или Contact Plating. |
Silver |
|
Тип монтажа
Mounting Type
|
Front Mount |
|
Выводы
Тип заделки контактов разъёма для подключения кабеля (англ. Termination).
|
Solder |
| Сечение провода | 0,75 мм² |
|
Тип сопряжения
Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма.
|
RD 24 Lock |
|
Степень защиты
Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов):
Вторая цифра (защита от проникновения воды):
|
IP67 |
|
Экранирование разъёма
Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded). |
non-shielded |
|
Рабочая температура
Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения:
Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F] |
-40 ~ 100°C |
|
Ресурс
Русурс или срок службы (англ. Durability) изделия при определённых условиях:
|
более 500 циклов |
