Binder 09-0126-70-07 Круглый разъём на кабель, 7 контактов мама

Описание: Прямой круглый разъём, 7 контактов розетка (мама), I_ном. = 5A, U_ном. = 125 В, выводы под пайку, монтаж на кабель Ø6-8 мм, степень защиты IP67, без экранирования, тип сопряжения: резьбовой замок M16 Locking.
Производитель: Binder
Раздел каталога: Круглые разъёмы
Артикул: 09-0126-70-07
Документация: Binder 09 0126 70 07 (спецификация)

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Характеристики Описание Доставка

Круглый разъём питания

Прямой круглый соединитель 723 серии с M16 резьбовой замковой системой является частью семейства силовых разъемов питания Binder.

Резьбовая замковая система M16 обеспечивает надёжный контакт и неподвижность розетки и вилки друг относительно друга. В сопряженном состоянии этот разъём обеспечивает защиту IP67.

Тело контактной части изготовлено из негорючего пластика PBT (UL 94 V-0), корпус разъёма выполнен из полиамида (PA). Количество контактов 7 на разъем. Контакты изготовлены из бронзы (CuSn) и покрыты серебром (Ag). Выводы имеют специальную форму и ориентацию для удобства распайки проводов сечением 0,75 мм². Номинальный ток: 5 А. Номинальное напряжение составляет 125 В, номинальное импульсное напряжение – 800 В. Сопротивление изоляции – 10¹⁰ Ом.

Кабельный вывод допускает использование кабеля с наружным диаметром, составляющим 6-8 мм.

Разъём изготовлен без возможности экранирования.

Чтобы закрепить разъем кабеля на разъеме оборудования, резьбовое кольцо затягивается до остановки «от руки» (усилие примерно 50 Н·см).

Применение

Разъём Binder 09-0126-70-07 предназначен для использования в промышленных системах управления и электропитания.

Разъемы со степенью защиты IP 67 не подходят для использования под водой. При использовании на открытом воздухе разъемы должны быть дополнительно защищены от коррозии.

Спецификация поставки

Уплотнительное кольцо – 1 шт.;
замковое кольцо – 1 шт.;
контактная часть – 1 шт.;
корпус разъёма – 1 шт.;
уплотнение кабельного ввода – 1 шт.;
цанговый обжим – 1 шт.;
гайка кабельного ввода – 1 шт.

Разъёмы поставляются россыпью.

Другие наименования

09 0126 70 07
09-0126-70-07
0901267007
723-0901267007
723 09 0126 70 07
7230901267007
723-09-0126-70-07

Производитель Англ.: Manufacturer.	Binder
Серия Англ.: Series.	723
Тип разъема Connector Type	Female, circular

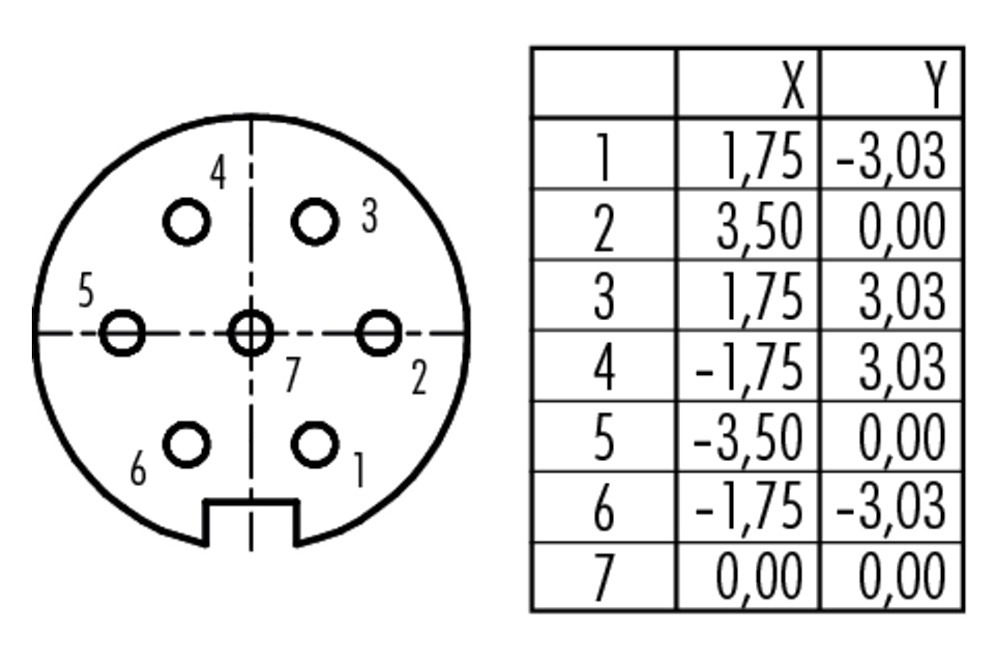

Количество контактов Англ. Number of Positions или Contacts. Пример: 4+PE - 4 сигнальных или силовых контакта + земля (англ. Protection Earthing).	7
Форма разъёма Форма разъёма (англ. Connector Form): Прямой разъём (англ. Straight) – корпус разъёма сделан так, что ось кабельного ввода и ось сопряжения разъёма с ответной частью совпадают. Угловой 90° (англ. Right-angle) – корпус разъёма изготовлен таким образом, что кабельный ввод находятся под прямым углом относительно оси сопряжения разъёма с ответной частью.	Прямой
Ток номинальный Англ. Current Rating.	5A
Напряжение номинальное Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.	125V
Номинальное импульсное напряжение Англ. Rated Impulse Voltage	800V
Покрытие контактов Англ.: Contact Finish или Contact Plating.	Silver
Тип монтажа Mounting Type	Cable Mount
Выводы Тип заделки контактов разъёма для подключения кабеля (англ. Termination). Wire Leads – проволочные выводы; PC Pins – контактные штырьки для печатной платы; Solder Cup – трубчатый вывод под пайку провода; Crimp – обжимной контакт; Screw Termination – винтовой зажим; Clamp Connection – клеммное соединение; Wire Wrap – соединение накруткой.	Solder
Сечение провода	0,75 мм²
AWG AWG (American Wire Gauge System) — шкала для измерения диаметров проволоки, принятая в США.	20
Кабельный вывод Кабельный вывод (англ. Cable Outlet) определяет наружный диаметр кабеля, на который может устанавливаться разъём.	Ø6-8 мм
Тип сопряжения Тип сопряжения (англ. Connector Locking System или Fastening Type) – тип фиксации при соединении ответных частей разъёма. Bolted (Threaded Lock) – разъём с резьбовым замком (вилка прикручивается к розетке за счёт гайки с резьбой). M23 Locking – разъём с резьбовым замком с метрической резьбой M23 . M23 Locking Anticlockwise – тоже, но с левой резьбой. Bayonet Locking – байонетное соединение (быстро выполняемое соединение с фиксацией вилки и розетки посредством осевого перемещения и поворота или смещения одной части разъёма относительно другой). Push-Pull – при первом нажатии разъём соединяется и фиксируется, при повторном – разъединяется. Snap-In – при соединении вилки с розеткой разъёмы защелкиваются и фиксируются. Latch Lock – замок с защелкой.	M16 Lock
Степень защиты Степень защиты от проникновения (англ. Ingress Protection Rating) – классификационная система, определяющая степень защиты от проникновения внешних твёрдых предметов (включая защиту людей от доступа к опасным частям) и/или воды, которую обеспечивает оболочка оборудования, в соответствии с международным стандартом МЭК 529:1989 (ГОСТ 14254-96). Первая цифра (защита от проникновения внешних твёрдых предметов): 0 – нет защиты 1 – диаметр ≥50 мм 2 – диаметр ≥12,5 мм 3 – диаметр ≥2,5 мм 4 – диаметр ≥1,0 мм 5 – пылезащишенность (dust protected) 6 – пыленепроницаемость (dust tight) Х – отсутствие нормирования Вторая цифра (защита от проникновения воды): 0 – нет защиты 1 – вертикальное каплепадение 2 – каплепадение (номинальный угол 15°) 3 – дождевание 4 – сплошное обрызгивание 5 – действие струи 6 – сильное действие струй 7 – временное непродолжительное погружение 8 – длительное погружение Х – отсутствие нормирования	IP67
Экранирование разъёма Разъёмы выпускаются с экранированием (shielded) и без него (non-shielded).	non-shielded
Рабочая температура Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать. Сокращения: T_A – температура окружающей среды (англ. Ambient Temperature) T_C - температура корпуса (англ. Case Temperature) T_j - температура p-n-перехода (англ. Junction Temperature) T_STG - температура хранения (англ. Storage Temperature) Формулы связи шкалы Фаренгейта и Цельсия: ([°F] – 32) : 1,8 = [°C] [°C] × 1.8 + 32 = [°F]	-40 ~ 95°C
