Nidec Copal Electronics F251RF-12LLB

Описание

Аксиальный вентилятор DC, номинальное напряжение питания: 12 В, мощность: 360 мВт, скорость воздушного потока: 0,04 м³/мин., размер: 25х25х10 мм, подшипники: 1 Ball/1 Sleeve, выводы: 3 провода (тахометр).

Производитель
Nidec Copal Electronics
Раздел каталога
Вентиляторы DC
Артикул
F251RF-12LLB
Документация
Nidec Copal Electronics F251RF-12LLB (спецификация)

Цены, техническая информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Актуальную информацию запрашивайте у наших менеджеров.

Вентилятор 25х25х10 12VDC

Двигатель вентилятора питается от источника постоянного тока 12 В, рабочее напряжение лежит в диапазоне от 10,2 до 13,8 В. Номинальная потребляемая мощность составляет 360 мВт.

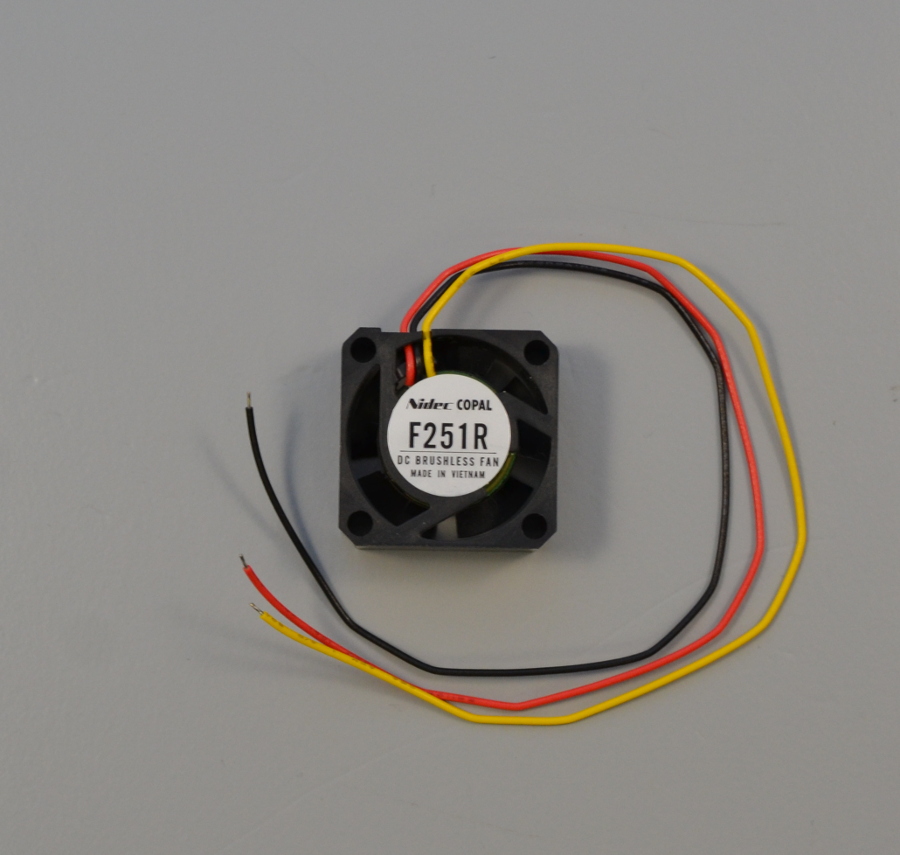

Выводы: три провода UL1685, AWG28 длиной 150 мм. Концы проводов зачищены под пайку.

  • красный – питание «+»;
  • чёрный – питание «-»;
  • жёлтый – тахометр (датчик скорости).

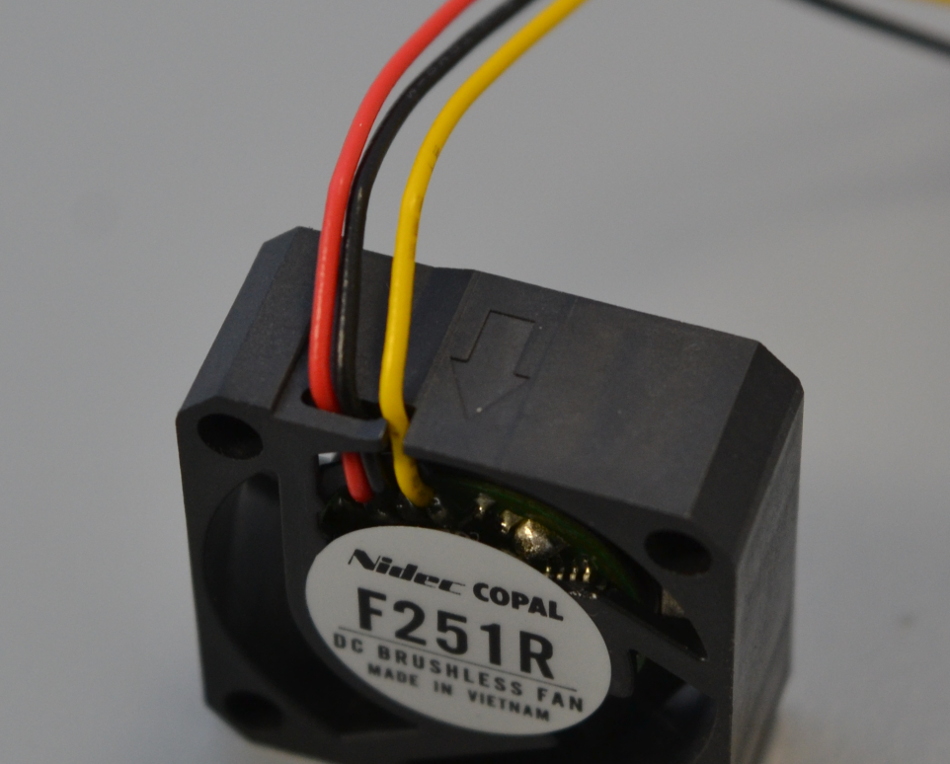

Воздушный поток направлен навстречу, если смотреть на лопасти со стороны этикетки.

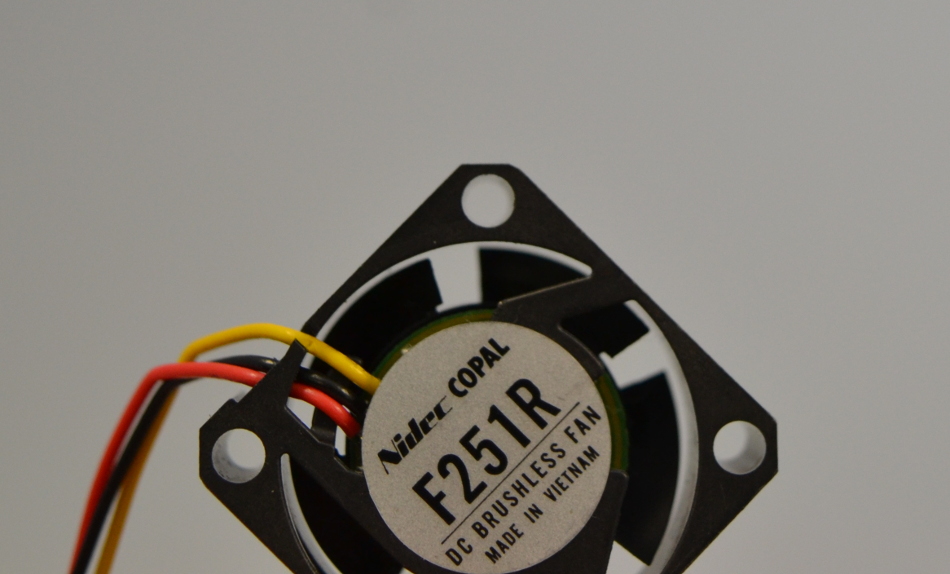

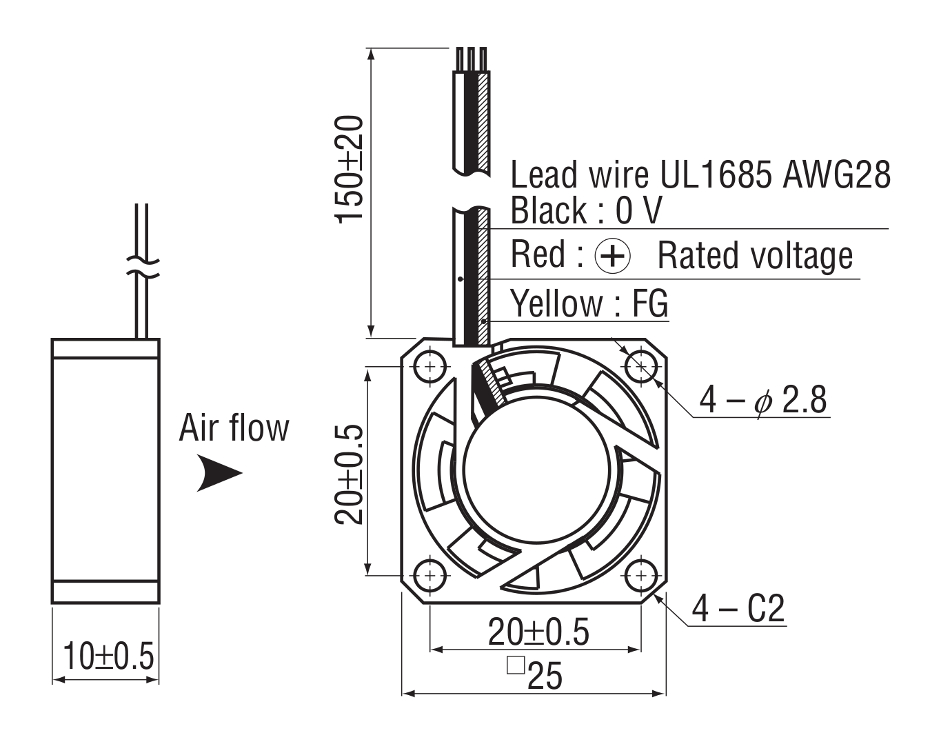

Корпус и лопасти изготовлены из чёрного пластика. Крепление вентилятора осуществляется через 4 отверстия диаметром 2,8 мм, которые расположены по углам корпуса (см. чертёж).

Производитель

Англ.: Manufacturer.

Nidec Copal Electronics
Серия

Англ.: Series.

F251RF
Тип вентилятора
Fan Type
Tubeaxial
Размер/габарит

Англ. Size / Dimension

Square - 25mm L x 25mm H
Ширина
Width
10.00mm
Напряжение номинальное

Номинальное напряжение (англ. Rated Voltage) – значение напряжения, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

12VDC
Рабочее напряжение

Рабочее напряжение (англ. Operation Voltage) – диапазон значений напряжения, при котором изделие нормально выполняет свои рабочие функции.

10.2 ~ 13.8VDC
Ток номинальный

Ток номинальный (англ. Current Rating) – определённое изготовителем значение тока, к которому относятся рабочие и эксплуатационные характеристики.

0.030A
Мощность

Power (Watts)

360mW
Воздушный поток

Воздушный поток (англ. Air Flow) – объём перемещаемого вентилятором воздуха в единицу времени.

Чаще всего значение воздушного потока импортных вентиляторов указывается в CFM (кубический фут в минуту). Чтобы пересчитать это значение в «кубометр в минуту», достаточно значение CFM умножить на 0,02832.

1.4 CFM (0.040m³/min)
Статическое давление

Статическое давление (англ. Static Pressure) – давление создаваемое вентилятором при нагнетании воздуха в абсолютно герметичный бокс больших размеров. Этот параметр характеризует способность вентилятора проталкивать воздух сквозь узкие щели радиатора.

0.080 in H2O (19.9 Pa)
Тип подшипников

Основные типы подшипников (англ. Bearing Type или Bearing system), используемых в двигателях вентиляторов для охлаждения РЭА:

  • Ball – подшипники качения;
  • Sleeve – подшипники скольжения;
  • Hydrodynamic – гидродинамические подшипники скольжения;
  • Sealed Sleeve – подшипники скольжения с уплотнением против вытекания масла;
  • Superflo – подшипники скольжения с механизмом постоянной смазки.
1 Ball/1 Sleeve
Выводы

Тип заделки контактов для подключения (англ. Termination).

  • Wire Lead – проволочные выводы;
  • PC Pin – контактные штырьки для монтажа на плату через отверстия;
  • Solder Cup – трубчатый вывод под пайку провода;
  • Crimp – обжимной контакт;
  • Screw Termination – винтовой зажим;
  • Clamp Connection – клеммное соединение;
  • QC (Quick Connection) – быстроразъёмное соединение;
  • Wire Wrap – соединение накруткой;
  • IDC (Insulation Displacement Connector) - соединитель с подрезкой и смещением изоляции провода.
3 Wire Leads
Скорость вращения

RPM (Rotation Per Minute) – число оборотов в минуту (1/мин.).

6500 RPM
Шум
Noise
11 dB(A)
Особенность

Features

Speed Sensor (Tach)
Рабочая температура

Рабочая температура (англ. Operating Temperature) – это диапазон температур, при которых компонент или устройство может нормально функционировать.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8  = [°C]

[°C] × 1.8 + 32 = [°F]

-10 ~ 60°C
