Omron G7L-1A-BUBJ-CB DC24

Описание

Силовое реле общего назначения, конфигурация контактов: SPST-NO (1 Form A) без фиксации, ток контактов: 30 А, питание катушки: 24 VDC, тестовая кнопка, выводы: винтовые зажимы, монтаж на корпус.

Производитель
Omron
Раздел каталога
Силовые реле (ток >2 А)
Артикул
G7L-1A-BUBJ-CB DC24
Документация
Omron Серия G7L

Информация и изображения представлены для ознакомления. Завод-изготовитель может изменять характеристики и внешний вид изделия без уведомления. Для получения актуальной информации запрашивайте у нас заводскую спецификацию.

Производитель

Manufacturer

Omron
Серия

Англ. Series

G7L
Тип реле

Англ. Relay Type

General Purpose
Конфигурация контактов

Конфигурация контактов (англ. Contact Form) включает в себя количество полюсов (англ. Number of Poles) и количество положений (англ. Number of Throws). Полюс – это контакт общий для каждой коммутируемой цепи. Каждый контакт, на который может соединяться полюс, называетя положением. Реле может иметь M полюсов и N положений.

Конфигурации контактов реле

SPST – один полюс, одно положение (англ. Single-Pole Single-Throw).

SPDT – один полюс, два положения (англ. Single-Pole Double-Throw).

DPDT – два полюса, два положения (англ. Double-Pole Double-Throw).

Для обозначения конфигураций с большим количеством контактов заменяют соответствующую букву на цифру, например: 5PST – пять полюсов с одним положением.

Основные типы контактов:

  • тип A (NO) – нормально разомкнутые контакты (англ. Normally Open Contacts или Make Contacts);
  • тип B (NC) – нормально замкнутые контакты (англ. Normally Closed Contacts или Break Contacts);
  • тип C (CO) – переключатель (англ. Changeover Contacts или Transfer Contacts).

Типы контактов

SPST-NO (1 Form A)
Режим работы реле

По режиму работы реле делятся на однотактные и реле с фиксацией контактов.

  • Однотактное реле, стандартное или реле без фиксации (англ. Single-side Stable Relay, Standard, Non-latching) – контакты такого реле переключаются при подаче управляющего напряжения на катушку, обратное переключение происходит при снятии управляющего напряжения.
  • Реле с фиксацией контактов или запоминающее реле (англ. Latching Relays) сохраняет состояние «ВКЛ» или «ВЫКЛ» при снятии управляющего напряжения, а также при подаче импульсного напряжения. Конструктивно такое реле может быть с одной катушкой (англ. Single Coil) или с двумя (англ. Dual Coil). В однокатушечном реле с фиксацией контактов установка и сброс происходят при подаче на катушку разнополярного напряжения: когда ток течет через катушку в прямом направлении, она функционирует как установочная, а когда в обратном – как катушка сброса. В двухкатушечном реле одна катушка выполняет функцию установки, вторая – сброса.
Non Latching
Напряжение катушки

Номинальное напряжение катушки (англ. Rated Coil Voltage) – значение напряжения на катушке реле, определённое изготовителем, к которому относятся рабочие и эксплуатационные характеристики.

24VDC
Ток катушки
Coil Current
79mA
Номинальный ток нагрузки

Номинальный ток нагрузки (англ. Con­tact Rating Current) – значение тока резистивной нагрузки (если не указано иное), при котором контакты реле надежно переключаются при опреде­ленных условиях.

30A
Коммутируемое напряжение

Коммутируемое напряжение (англ. Switching Voltage) – значение напряжения в коммутируемой цепи. При использовании реле необходимо обращать внимание на максимально допустимое значение коммутируемого напряжения, его превышение может привести реле к выходу из строя.

250VAC - Max
Turn On Voltage (Max)
Turn On Voltage (Max)
18 VDC
Turn Off Voltage (Min)
Turn Off Voltage (Min)
3.6 VDC
Operate Time
Operate Time
30ms
Release Time
Release Time
30ms
Особенность
Features
Insulation - Class B, Test Button
Тип монтажа

Англ. Mounting Type

Chassis Mount
Тип выводов
Termination Style
Screw Terminal
Мощность катушки

Мощность катушки (англ. Coil Power) – мощность, потребляемая катушкой при номинальном напряжении.

1.9 W
Сопротивление катушки

Англ.: Coil Resistance.

303 Ohms
Рабочая температура

Англ.: Operating Temperature.

Сокращения:

  • TA – температура окружающей среды (англ. Ambient Temperature)
  • TC - температура корпуса (англ. Case Temperature)
  • Tj - температура p-n-перехода (англ. Junction Temperature)
  • TSTG - температура хранения (англ. Storage Temperature)

Формулы связи шкалы Фаренгейта и Цельсия:

([°F] – 32) : 1,8 =[°C]

[°C]×1.8+32=[°F]

-25 ~ 60°C
Упаковка

Упаковка (англ. Packaging)

  • Tube – компоненты упаковываются в пластиковую трубку специального профиля с фиксирующими резиновыми заглушками или пластиковыми штифтами по краям. Такая упаковка защищает выводы упакованных деталей от деформации. Для упаковки используются трубки с соответствующими показателями по защите от статического электричества и влажности.
  • Tape & Reel – электронные компоненты находятся на ленте, намотанной на пластиковую катушку. Размер катушки, шаг, количество, ориентацию и другую подробную информацию обычно можно найти в заводской спецификации детали. Такой тип упаковки позволяет использовать автоматическое сборочное оборудование.
  • Tape & Box – лента, содержащая детали, свернута в спираль или сложена «гормошкой» и вставлены в коробку. Лента обычно вытягивается из отверстия в верхней части коробки. Размер ленты, количество и ориентация деталей, а также другая подробная информация обычно указывается в заводской спецификации. Лента и коробка упакованы в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Cut Tape – компоненты находятся на ленте, отрезанной от катушки Tape & Reel, и содержит точное количество заказанных деталей. Необходимо учитывать, что отрезная лента не содержит кондуктора, поэтому такая упаковка непригодна для многих автоматических сборочных машин.
  • Tray – компоненты упакованы на лоток. Лотки упаковываются в соответствии с требованиями защиты от электростатического разряда (ESD) и уровня защиты от влаги (Moisture Sensitivity Level), установленными изготовителем.
  • Bulk – упаковка россыпью (обычно в пакет). Такой тип упаковки, как правило не пригоден для автоматизированного монтажа. Массовые партии упаковываются в соответствии с требованиями защиты ESD (ElectroStatic Discharge) и MSL (уровень чувствительности к влажности), установленными изготовителем.
Bulk

Самовывоз

Вы можете забрать товар самостоятельно в нашем офисе по адресу г. Санкт-Петербург, проспект Шаумяна, 10, к1.

Доставка по Санкт-Петербургу

Наша компания осуществляет собственную курьерскую доставку по Санкт-Петербургу в пределах КАД. Доставка по Ленинградской области согласовывается дополнительно.

Вы также можете воспользоваться услугами специализированных курьерских служб по их тарифам.

Доставка по России

Доставка товаров по России осуществляется посредством выбранной Вами транспортной компании (ТК) и по её тарифам.

Подробную информацию о доставке смотрите в соответствующем разделе нашего сайта: подробнее о доставке.

Кол-во Цена за ед.

Вас также может заинтересовать

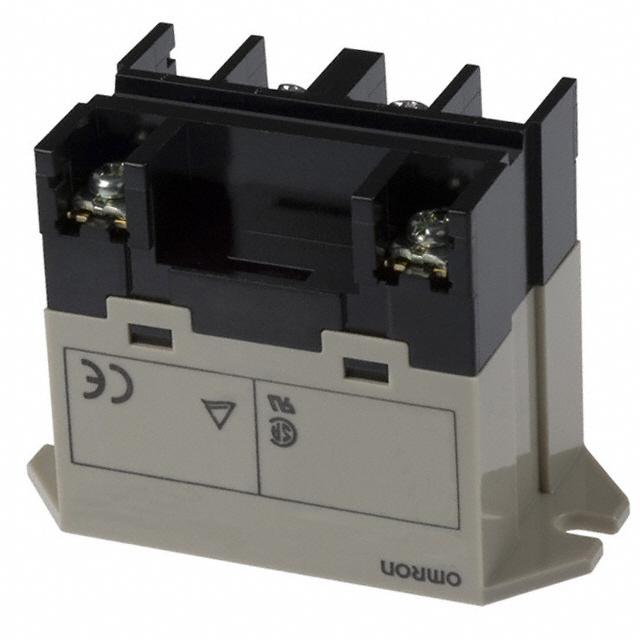

G7L-2A-BUBJ-CB AC100/120
